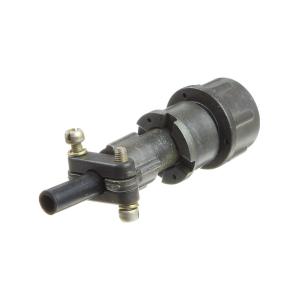

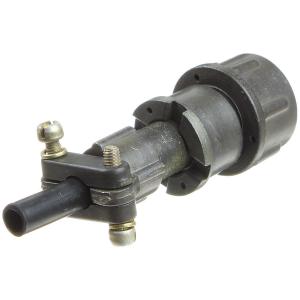

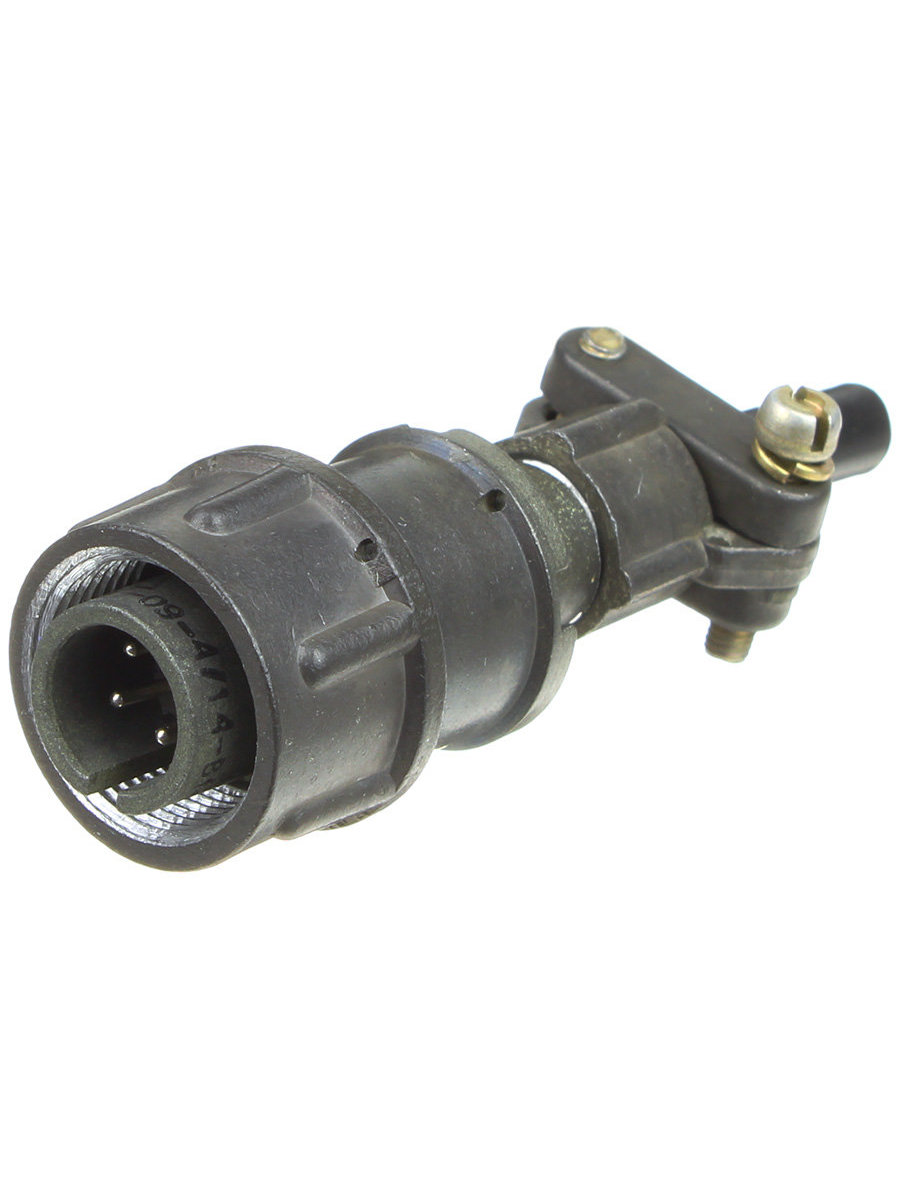

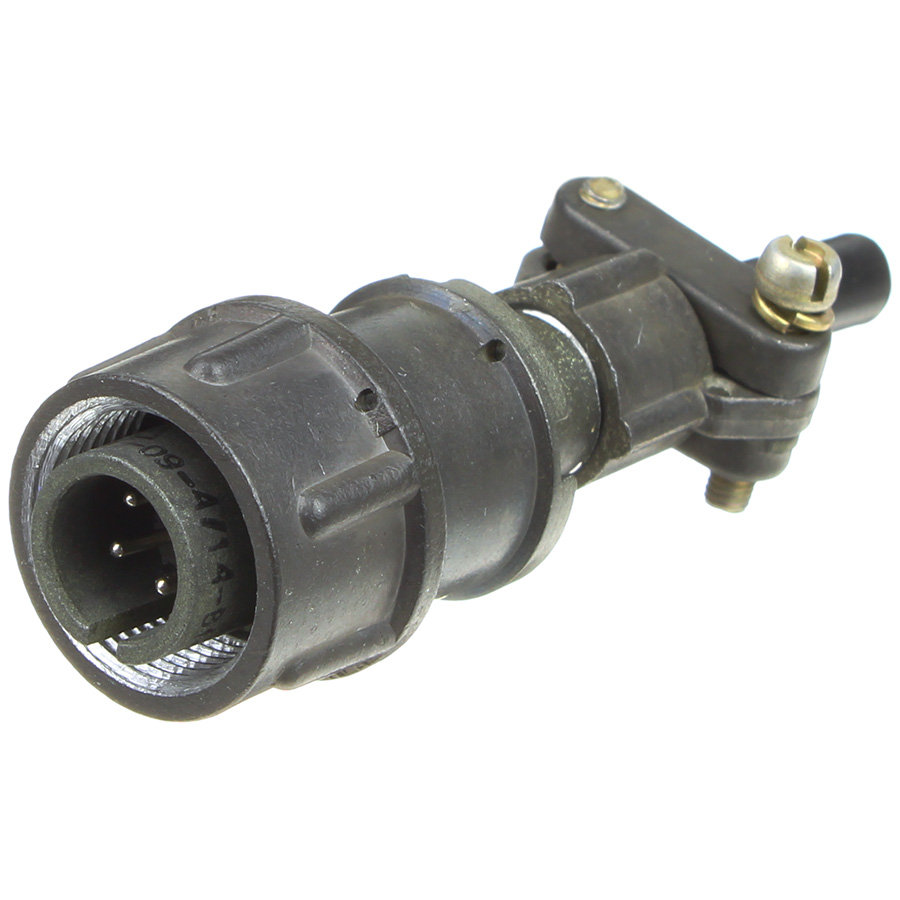

Разъём ОНЦ-РГ-09-4/14-В14 2002-04г.г вилка кабельная с патрубком

Разъём вилка ОНЦ-РГ-09-4/14-В14 каб

Год производства 2002-2004г.г.
Производитель (Brand) Элекон Россия, Казань

Соединитель ОНЦ-РГ-09-4/14-В14 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.

Расшифровка условного обозначения: ОНЦ-РГ-09-4/14-В14 ОНЦ-РГ-09 - тип соединителя; 4 - количество контактов; 14 - условный размер корпуса; В - часть соединителя: В - вилка, Р - розетка; Конструктивное исполнение: 1 - приборная часть без кожуха (патрубка); 2 - приборная часть неэкранированная с прямым кожухом (патрубком); 3 - приборная часть экранированная с прямым кожухом (патрубком); 7 - приборная часть без кожуха Источник: - пластмассовое исполнение; 11 - кабельная часть без кожуха (патрубка); 12 - кабельная часть неэкранированная с прямым кожухом (патрубком); 13 - кабельная часть экранированная с прямым кожухом (патрубком); 14 - кабельная часть неэкранированная с угловым кожухом (патрубком); 15 - кабельная часть экранированная с угловым кожухом (патрубком); 17 - кабельная часть неэкранированная с прямым кожухом - пластмассовое Источник: исполнение.

Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный
Климатическое исполнение: УХЛ
Условный размер корпуса: 14 мм
Состав соединителя: вилка
Вид корпуса: кабельный
Исполнение монтажной части: с прямым кожухом
Вид сочленения: резьбовой
Поляризация корпуса: одношпоночная
Покрытие контактов: серебро
Общее количество контактов: 4
Сопротивление контактов, не более, МОм:
диаметр контакта 1,0 мм 50
диаметр контакта 1,5 мм 30
Максимальный токовая нагрузка на одиночный контакт, А: 4....20
Максимальное рабочее напряжение, В: 500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g): 1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g): 400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.): 5,3·10-4 (400)
Рабочая температура окружающей среды, °C: от -60 до +70
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 500

Количество в упаковке, шт: 1
