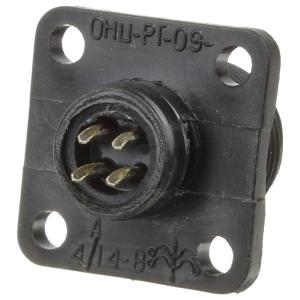

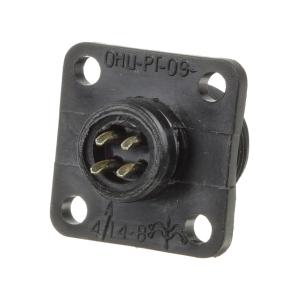

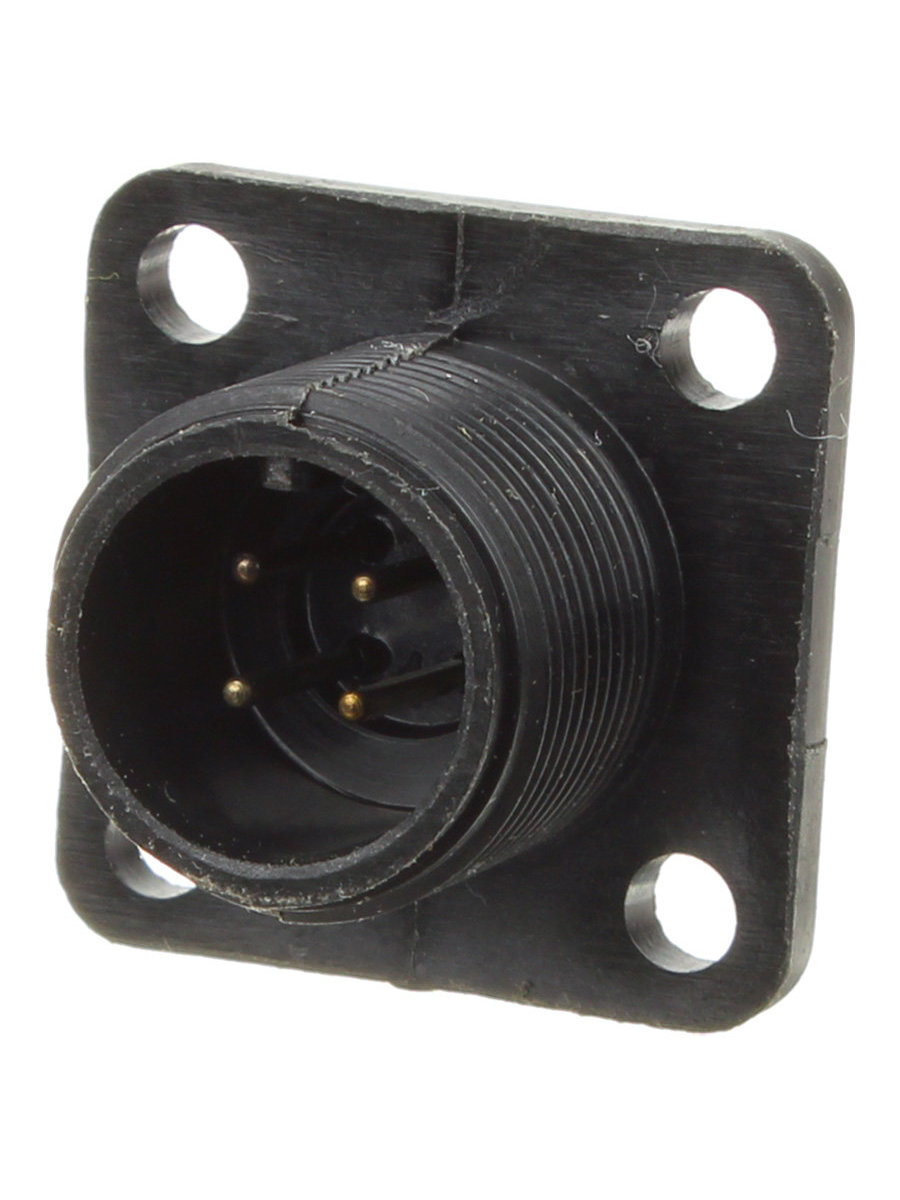

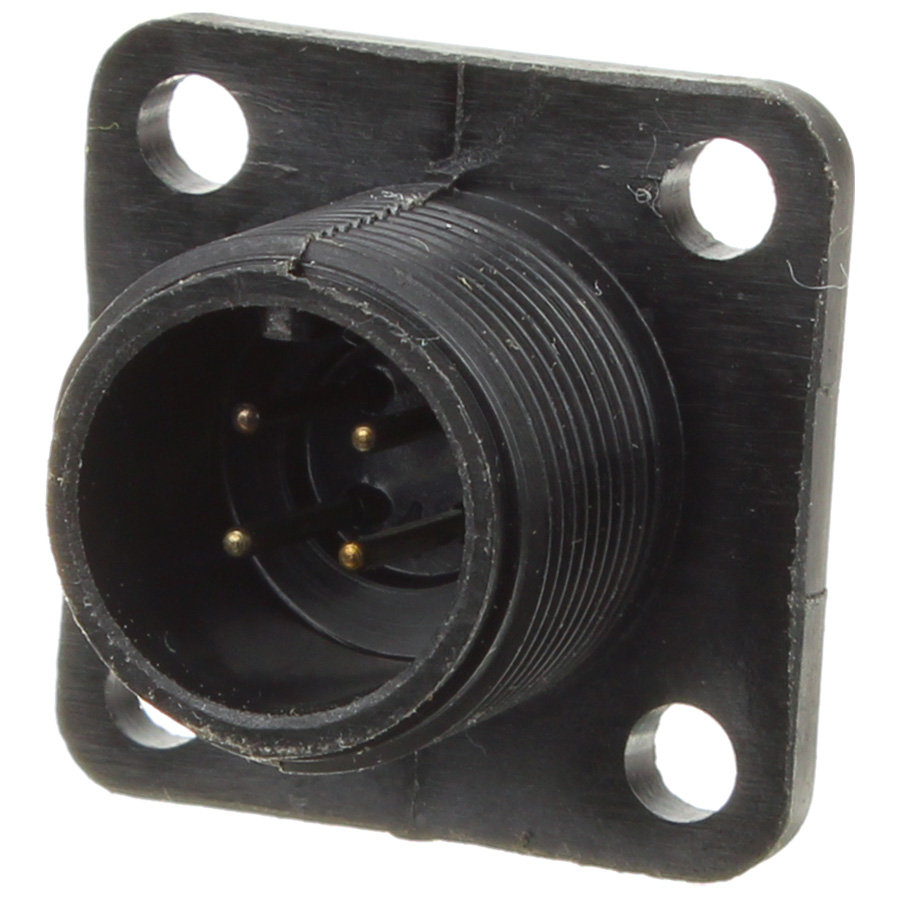

Разъём ОНЦ-РГ-09-4/14-В7 пластик 90г. вилка на блок

Разъём ОНЦ-РГ-09-4/14-В7 пластик 90г. вилка на блок

Год производства 1990г.
Производитель (Brand) Элекон Россия, Казань

Соединитель ОНЦ-РГ-09-4/14-В14 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.


Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный
Климатическое исполнение: УХЛ
Условный размер корпуса: 14 мм
Состав соединителя: вилка
Вид корпуса: блочный
Исполнение монтажной части: без кожуха
Вид сочленения: резьбовой
Поляризация корпуса: одношпоночная
Покрытие контактов: серебро
Общее количество контактов: 4
Сопротивление контактов, не более, МОм:
диаметр контакта 1,0 мм 50
диаметр контакта 1,5 мм 30
Максимальный токовая нагрузка на одиночный контакт, А: 4....20
Максимальное рабочее напряжение, В: 500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000
Синусоидальная вибрация, диапазон частот: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g): 1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g): 400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.): 5,3·10-4 (400)
Рабочая температура окружающей среды, °C: от -60 до +70
Минимальная наработка, часов: 10000
Количество сочленений-расчленений: 500
Количество в упаковке, шт: 1
