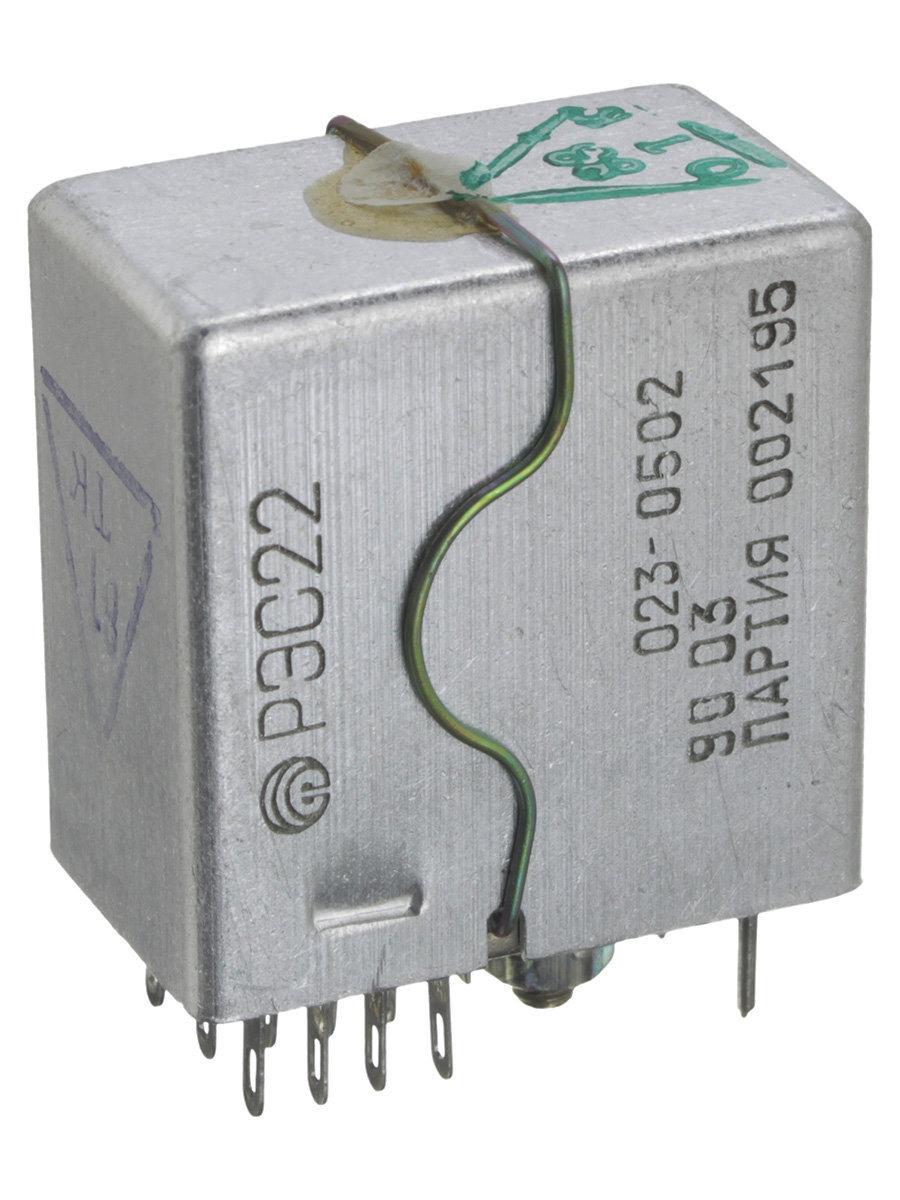

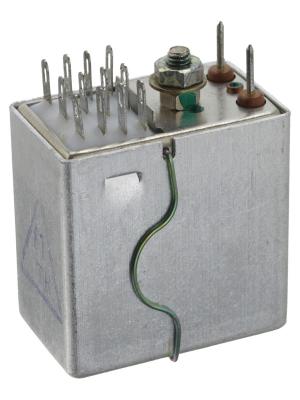

Реле РЭС22 РФ4.523.023-0502

Реле РЭС22 РФ4.523.023-05.02 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, с четырьмя переключающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока. Реле РЭС22 выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия. Обеспечивают возможность применения как при печатном, так и при навесном монтаже. Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Коммутирует токи не более 2,0 А при напряжении до 250 В в зависимости от режима коммутации. Рабочее номинальное напряжение, В - 12; 24; 30; 48; 60. Время срабатывания, мс - от 12 до 15. Время отпускания, мс - от 5 до 8. Тип корпуса - металлический, негерметичный, пылевлагозащищённый.
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: - в нормальных климатических условиях: - в условиях повышенной влажности: - при максимальной температуре: 100 10 20 Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом, В: 500 Вибрационные нагрузки: - диапазон частот, Гц: - ускорение, м/с2: 1500 30 Линейное ускорение, м/с2: до 150 Механический удар, одиночного действия с ускорением, м/с2: 1000 Механический удар, многократного действия с ускорением, м/с2: 250 Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, кПа: от 0,6 до 104 Рабочая температура окружающей среды, °C: от -60 до +85 Масса реле, г: 36
