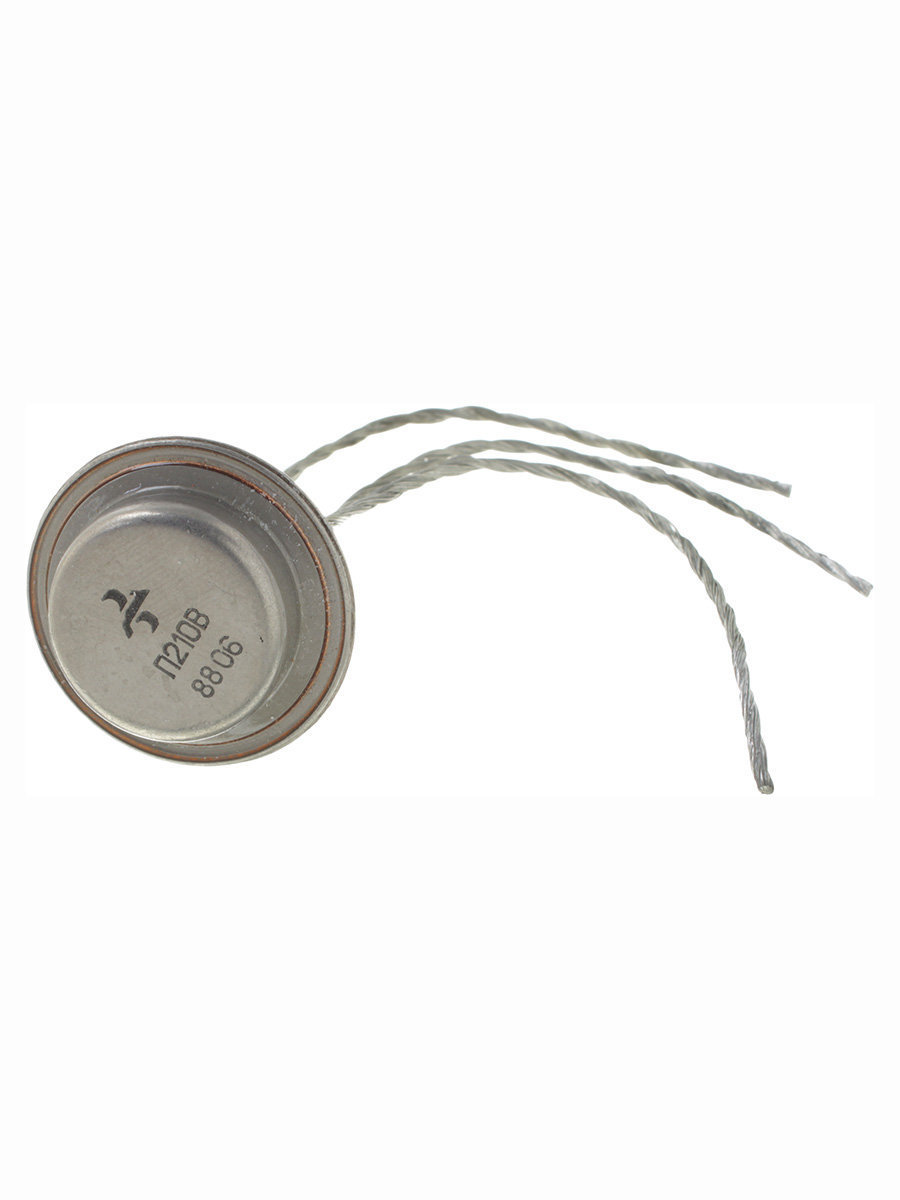

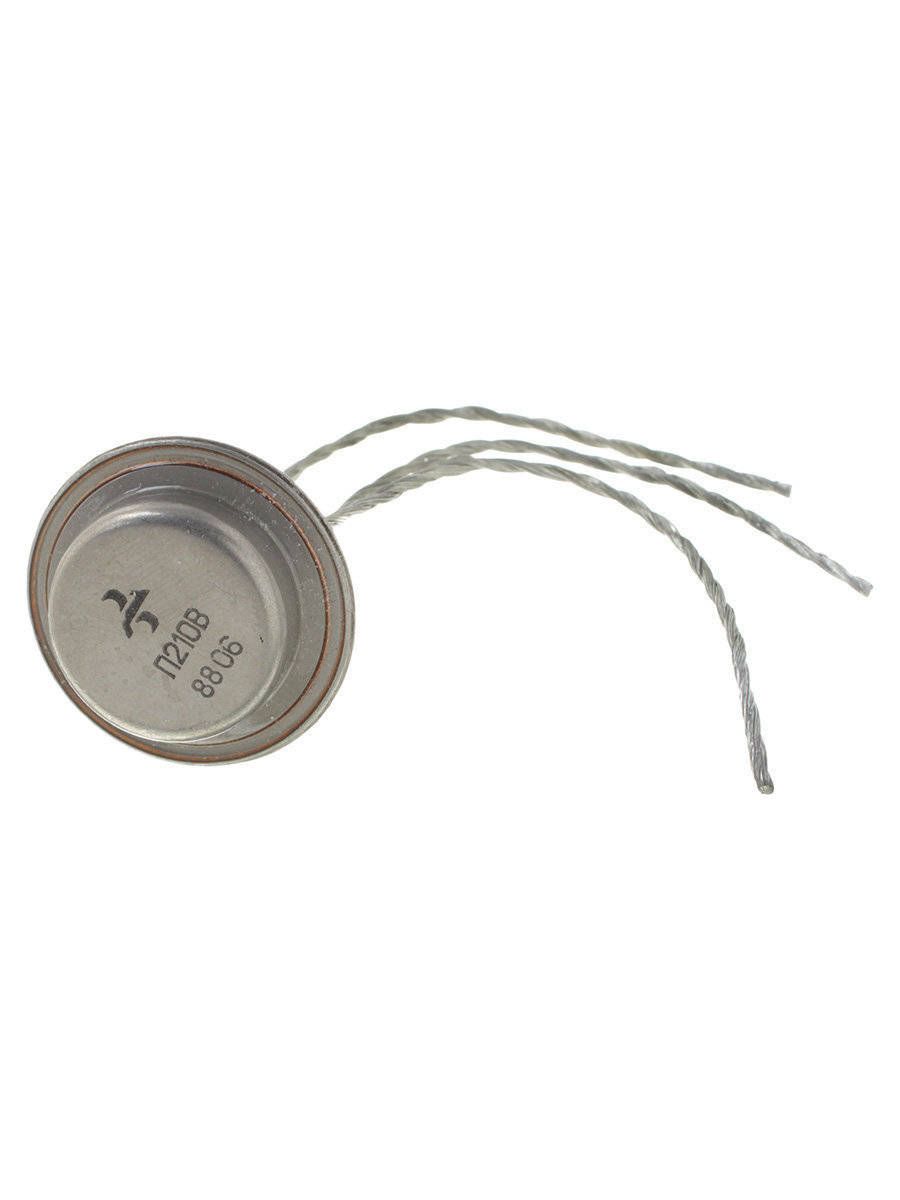

Транзистор П210В

Транзисторы П210В германиевые сплавные структуры p-n-p универсальные. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения. Используются для работы в радиотехнических и электронных устройствах общего и специального назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора. Тип корпуса: КТЮ-3-18. Масса транзистора не более 37,0 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.
Основные технические характеристики транзистора П210В:
- Структура транзистора: p-n-p
- Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 45 Вт;
- fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;
- Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;
- Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;
- Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
- Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 15 мА;
- h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 10.
