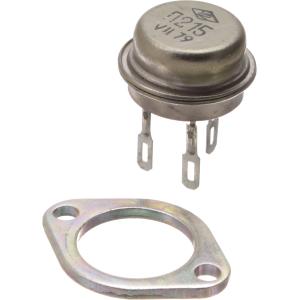

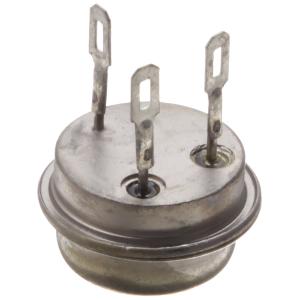

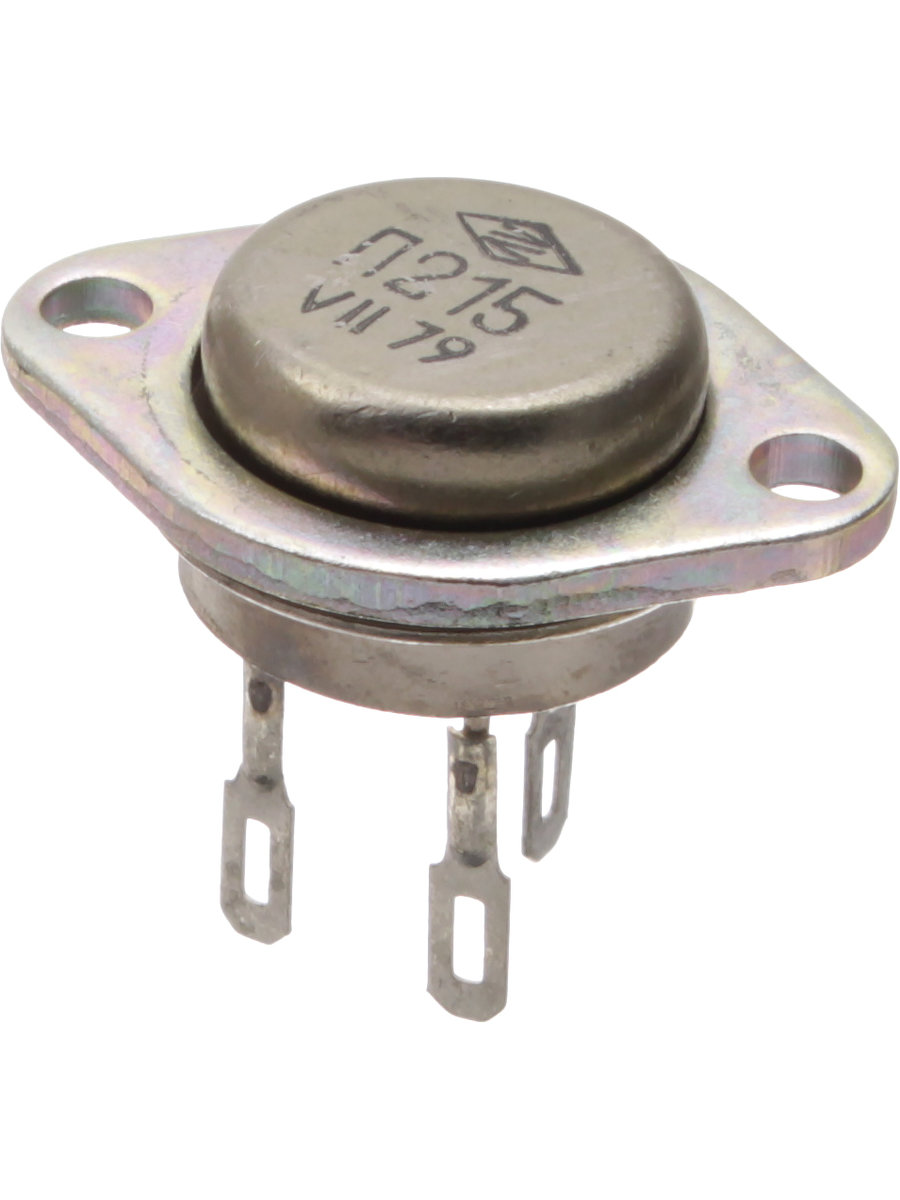

Транзистор П215

Транзисторы П215 германиевые сплавные структуры p-n-p универсальные. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения. Используются для работы в радиотехнических и электронных устройствах общего и специального назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора. Масса транзистора не более 12,5 г, крепежного фланца не более 4,5 г.
Основные технические характеристики транзистора П215: • Структура транзистора: p-n-p • Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 10 Вт; • fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,15 МГц; • Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 80 В; • Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В; • Iк max - Максимально допустимый постоянный ток коллектора: 5 А; • Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,3 мА; • h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 20... 150; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,3 Ом. Расшифровка маркировки биполярного транзистора: П215 П - буква, обозначающая тип полупроводникового прибора, где П - плоскостной транзистор; 215 - число, указывающее на область применения и исходный полупроводниковый материал, где от 201 до 299 - германиевые мощные транзисторы низкой частоты.
