Транзистор КТ819ВМ

Транзисторы КТ819ВМ кремниевые мезаэпитаксиально-планарные структуры n-p-n переключательные.
Предназначены для применения в усилителях и переключающих устройствах.
Используются для работы в электронной аппаратуре общего назначения.

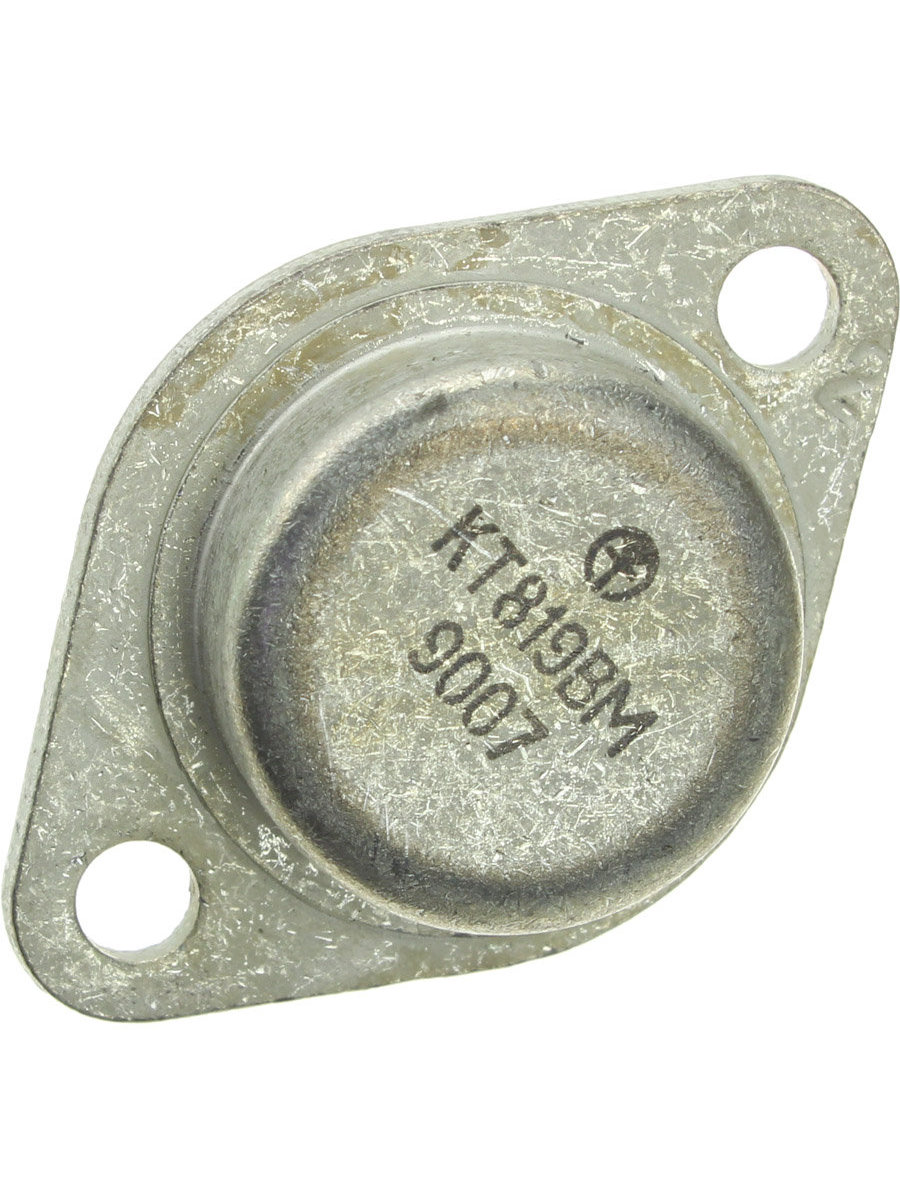

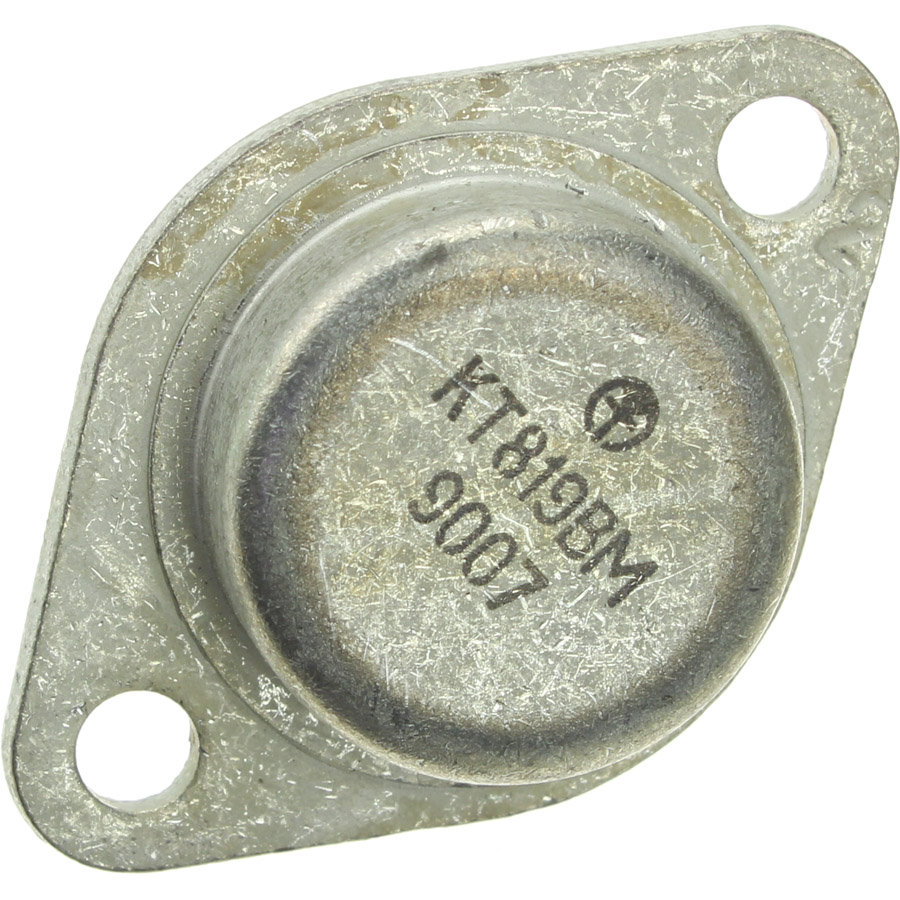

Выпускаются в металлическом корпусе со стеклянными изоляторами и жёсткими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТ-9 (TO-3).
Масса транзистора не более 20,0 г.
Климатическое исполнение: «УХЛ2» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия:
- приемка «1» - аА0.336.189 ТУ.
Импортный аналог: BD182, BDW21B, BDW51A, 2N6471, BDX60.

Основные технические характеристики транзистора КТ819ВМ:
• Структура транзистора: n-p-n;
• Рк max - Постоянная рассеиваемая мощность коллектора: 2 Вт;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 100 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 70 В (0,1кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 15 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 20 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (40В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,4 Ом
