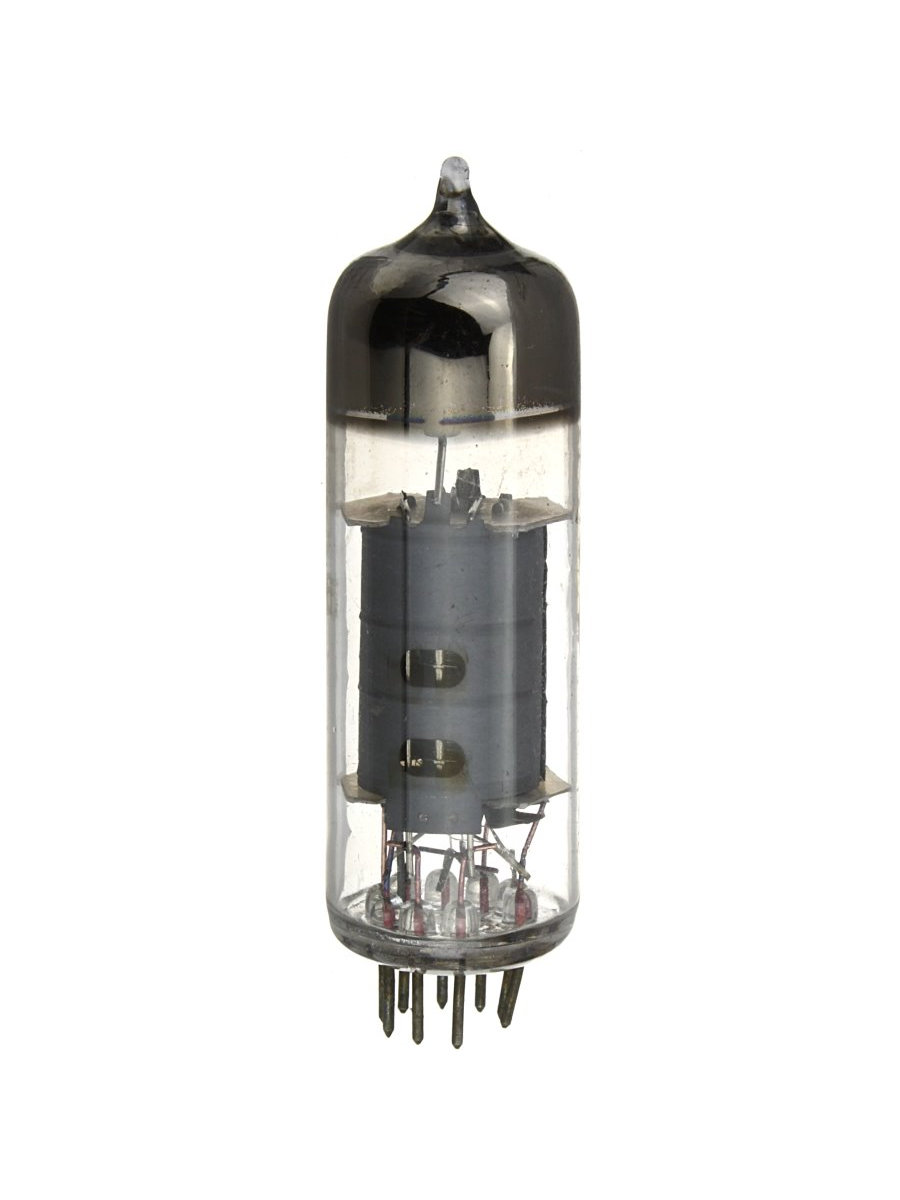

Радиолампа 6И1П-К триод - гептод

Взаимозаменяемость:
Зарубежный аналог: ECH81, 6AJ8

Общие данные
Триод-гептод 6И1П предназначен для преобразования частоты одновременным автоматическим регулированием усиления. Применяется в сетевых супер гетеродинных приемниках.
Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 750 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пф
Входная емкость триода ......... 2,6 ± 0,6
Выходная емкость триода ........ 2,3 ± 0,4
Проходная емкость триода ........ 1,0 ± 0,2
Входная емкость гептода по первой сетке ....... 5,1 ± 1,0
Входная емкость гептода по третьей сетке ........ 5,3 ± 1,3
Выходная емкость гептода ........ 7,4 ± 1,4
Проходная емкость гептода по первой сетке ..... 0,006
Емкость между сеткой триода и катодом .... 0,02
Емкость между сеткой гептода и катодом . . . 0,0017
Емкость между третьей сеткой гептода и катодом 0,06
Номинальные электрические данные
Напряжение накала, в ........ 6,3
Напряжение на аноде гептода, в ....... 250
Напряжение на второй и четвертой сетках, в ..... 100
Напряжение на третьей сетке гептода, в ....... -9,4
Напряжение смещения на первой сетке гептода, в ............. -2
Напряжение смещения на первой сетке триода, в ...-9,4
Напряжение на аноде триода, в ..... 100
Ток накала, ма ........... 300 ± 25
Ток в цепи анода триода, ма ...... 11 ± 4
Ток в цепи анода гептода, ма ...... 3,3 ± 1,2
Ток в цепи второй и четвертой сеток, ма ..... 6 ± 2
Ток в цепи третьей сетки гептода, мка ..... 200
Ток в цепи первой сетки триода, мка .... 200
Крутизна преобразования гептода, ма/в ....... 0,77
Крутизна преобразования гептода при напряжении накала 5,7 в, ма/в ...... не менее 0,45
Внутреннее сопротивление гептода, Мом ... 1
Крутизна характеристики триода, ма/в ... 3,7
Крутизна характеристики триода при напряжении накала 5,7 в, ма/в ...... не менее 2,5
Коэффициент усиления триода ...... 25
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде гептода, в .... 300
Наибольшее напряжение на второй и четвертой сетках, в ....300
Наибольшее напряжение на аноде триода, в ..... 250
Наибольшая мощность, рассеиваемая на аноде гептода, вт ..... 1,7
Наибольшая мощность, рассеиваемая на второй и четвертой сетках, вт ...... 1
Наибольшая мощность, рассеиваемая на аноде триода, вт ...... 0,8
Наибольший ток катода гептода, ма ........ 12,5
Наибольший ток катода триода, ма ........ 6,5
Наибольшее сопротивление в цепи первой сетки гептода, Мом ....... 2
Наибольшее сопротивление в цепи третьей сетки гептода, Мом ...... 3
Наибольшее сопротивление в цепи триода, ком .... 500
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
