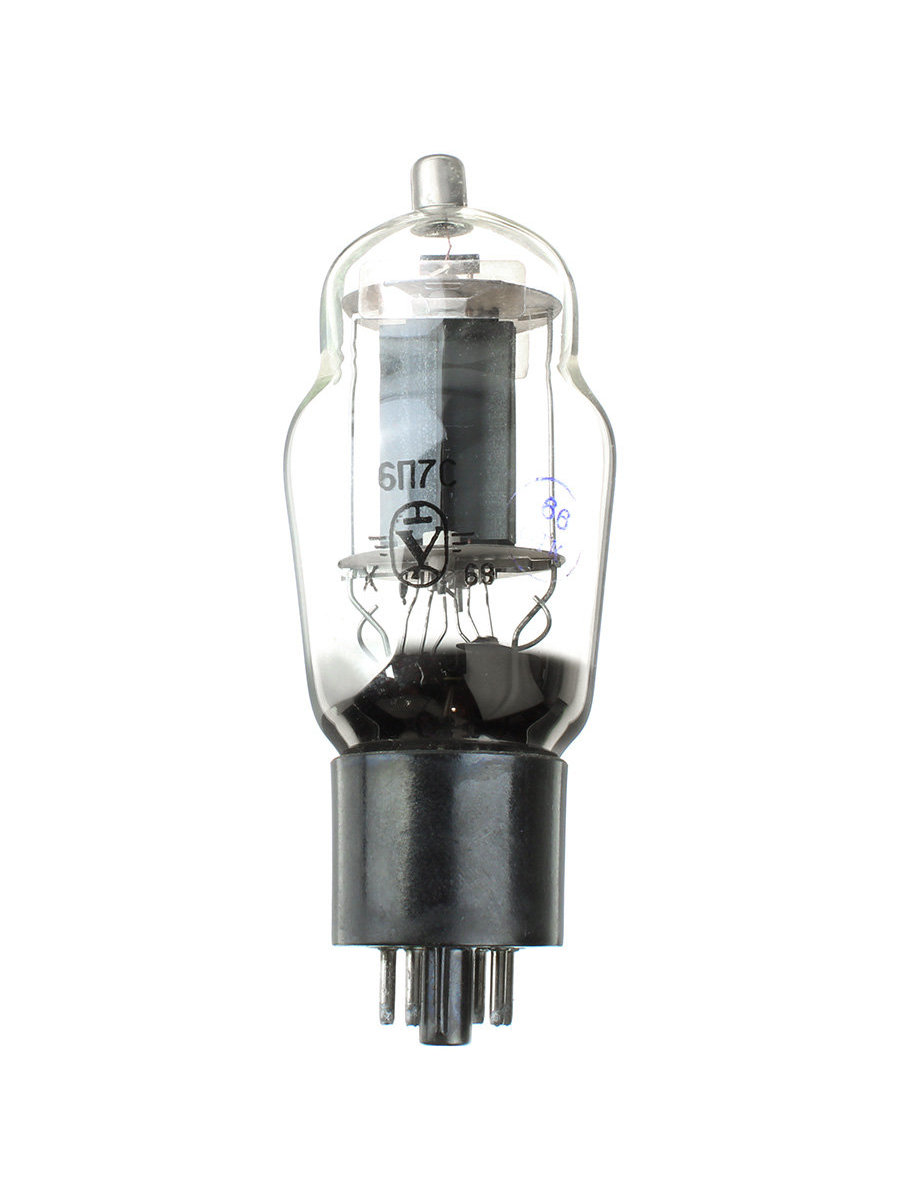

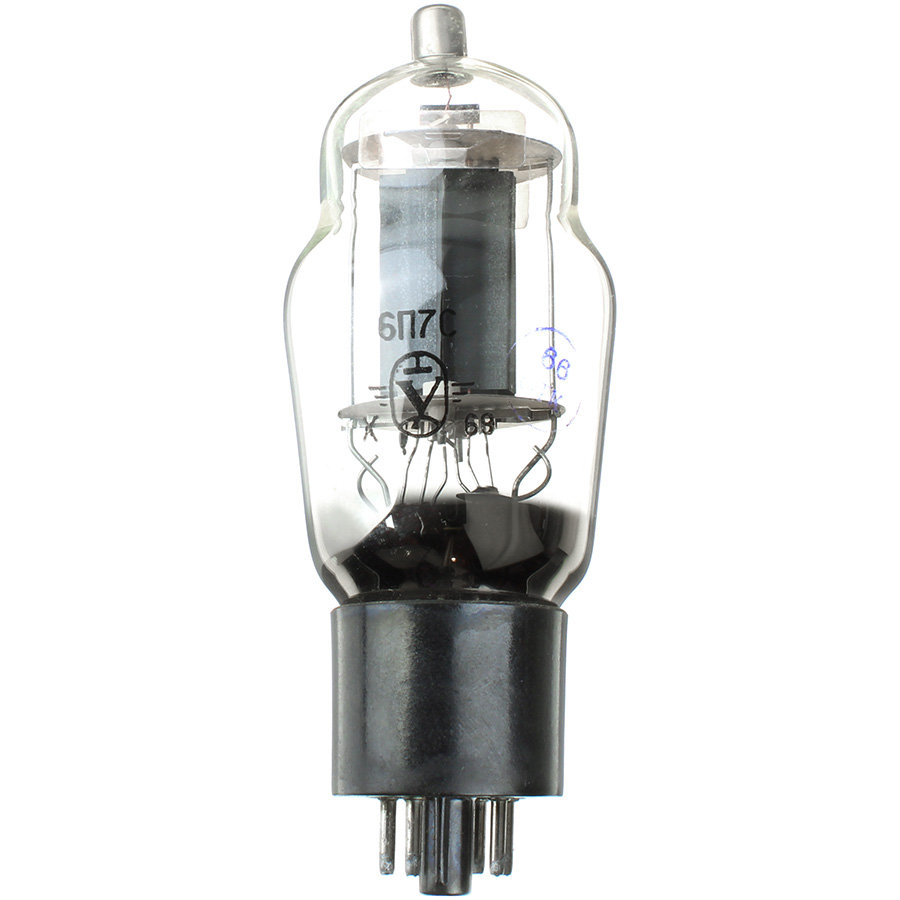

Радиолампа 6П7С Тетрод

6П7С выходной лучевой тетрод предназначен для работы в выходных каскадах усилителей низкой частоты. относится к разделу электровакуумных приборов и ламп различного назначения. По конструкции состоит из вакуумно-герметичной, жесткой оболочки, внутри которой отсутствует кислород.

Параметры и характеристики 6П7С:

6П7С
Выходной лучевой тетрод.
Предназначен для работы в выходных каскадах генераторов развертки телевизионных устройств.
Долговечность не менее 500 ч.
Масса не более 100 г.

Основные технические характеристики 6П7С:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 900 ± 90 мА
Напряжение анода номинальное (постоянное) ...... 250 В
Напряжение анода предельное (постоянное) ...... 500 В
Напряжение анода предельное (амплитуда импульса) ...... 6 кВ
Ток анода ...... 72 ± 18 мА
Ток катода предельный ...... 100 мА
Напряжение сетки первой номинальное (постоянное) ...... -14 В
Напряжение сетки первой предельное (амплитуда импульса) ...... -400 В
Ток сетки первой обратный ...... не более 4 мкА
Напряжение сетки второй номинальное (постоянное) ...... 250 В
Напряжение сетки второй предельное (постоянное) ...... 350 В
Ток сетки второй ...... не более 8 мА
Мощность, рассеиваемая анодом, предельная ...... 20 Вт
Мощность, рассеиваемая сеткой второй, предельная ...... 3 Вт
Напряжение между катодом и подогревателем предельное (постоянное) ...... 135 В
Ток утечки между катодом и подогревателем ...... не более 100 мкА
Крутизна характеристики ...... 5,9 ± 1,1 мА/В
Коэффициент усиления при триодном включении ...... 8,5 ± 1,5
Внутреннее сопротивление ...... 32 ± 7,5 кОм
Емкость входная ...... 11,5 ± 2 пФ
Емкость выходная ...... 6 ± 1 пФ
Емкость проходная ...... не более 0,7 пФ

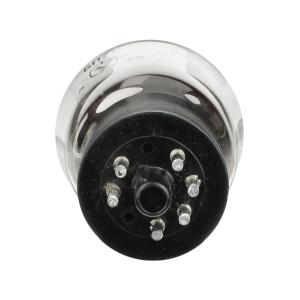

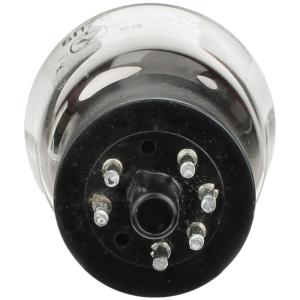

Оформление - стеклянное с октальным цоколем.
