Транзистор П217Б

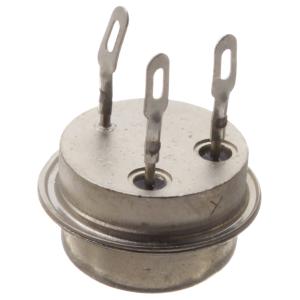

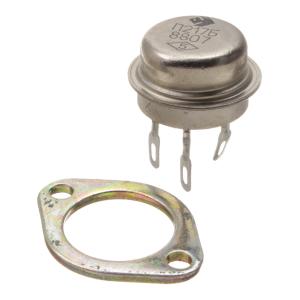

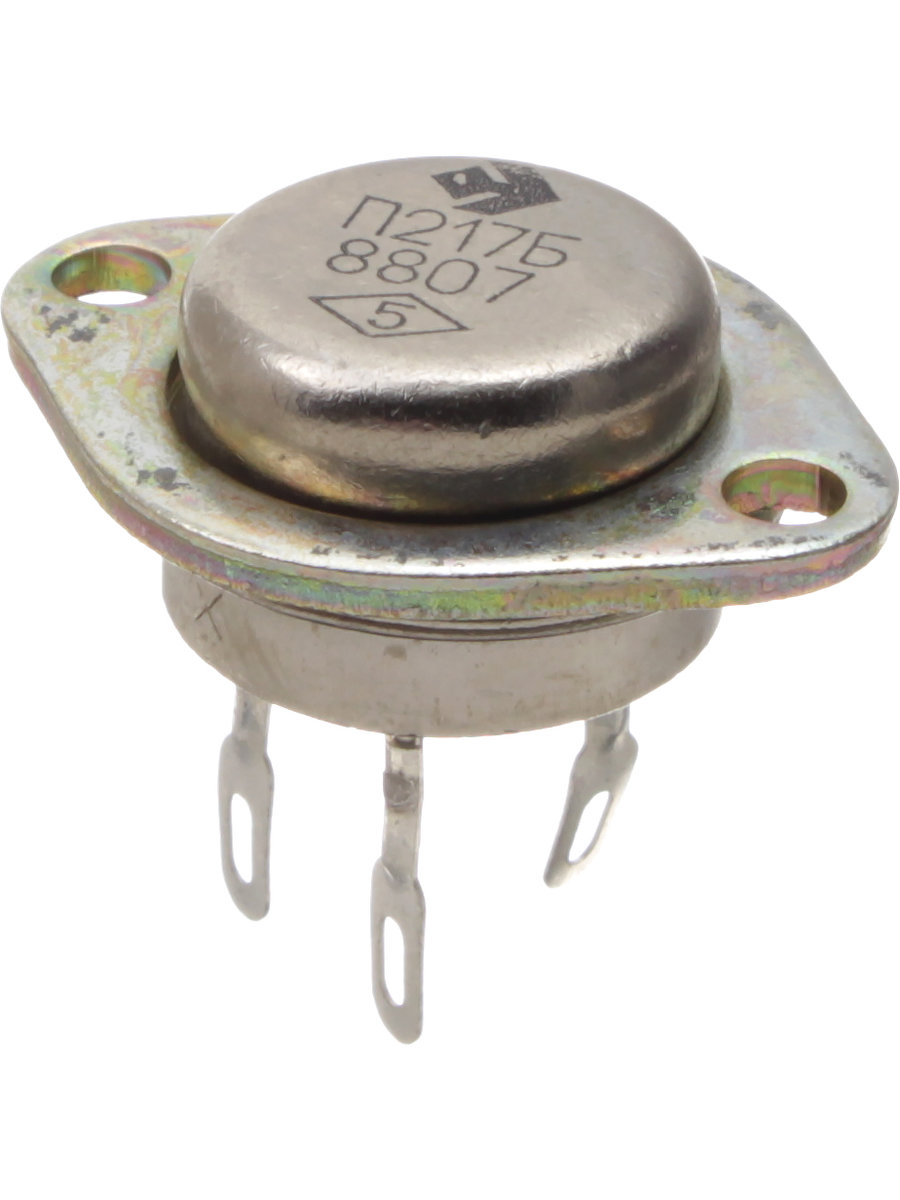

Транзисторы П217Б германиевые сплавные структуры p-n-p универсальные. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения. Используются для работы в радиотехнических и электронных устройствах общего и специального назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора. Масса транзистора не более 12,5 г, крепежного фланца не более 4,5 г.
Основные технические характеристики транзистора П217Б: • Структура транзистора: p-n-p • Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт; • fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,2 МГц; • Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 60 В; • Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 15 В; • Iк max - Максимально допустимый постоянный ток коллектора: 7,5 А; • Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мА; • h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: более 20; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом.
