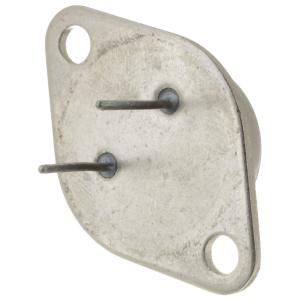

Транзистор КТ808БМ

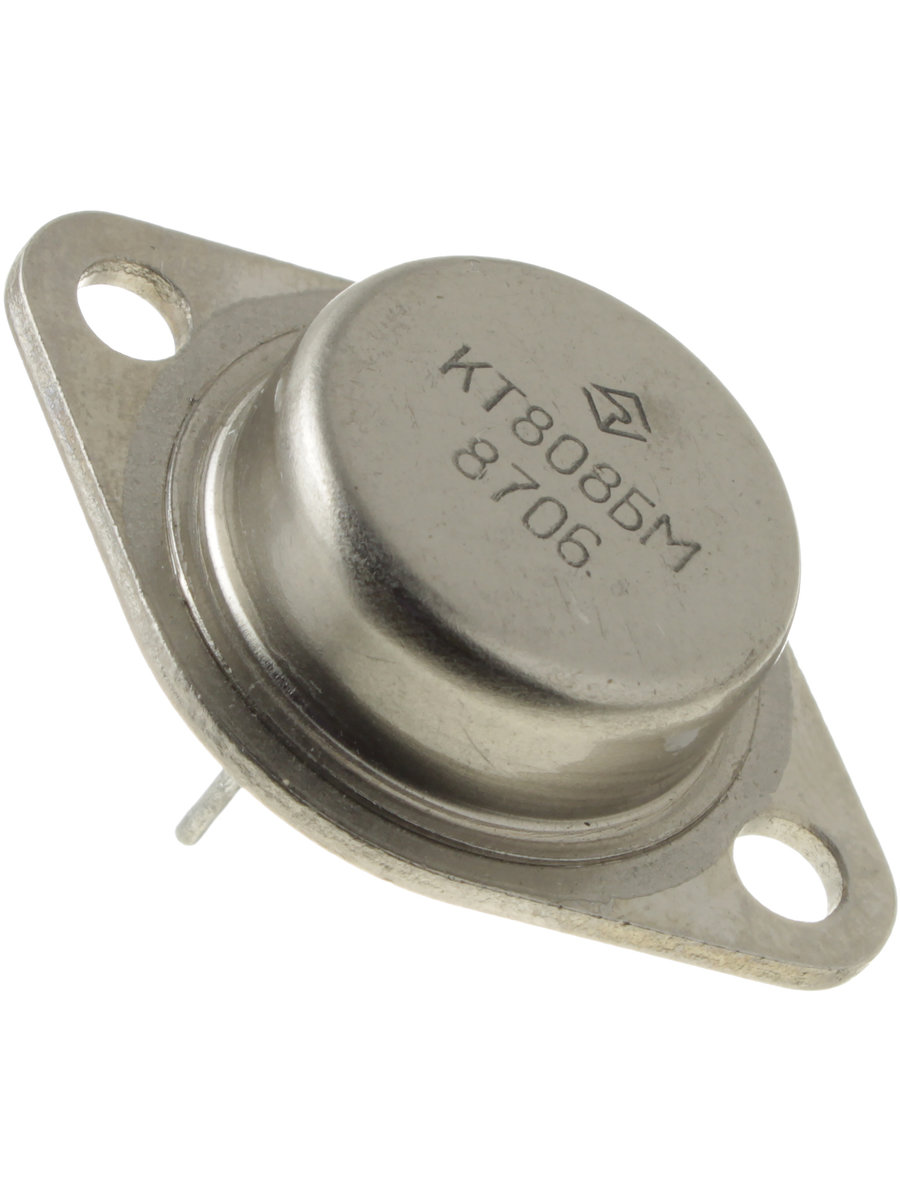

Транзисторы КТ808БМ кремниевые мезапланарные структуры n-p-n высоковольтные, переключательные. Предназначены для применения в переключающих устройствах, генераторах строчной развертки, электронных регуляторах напряжения. Используются для работы в узлах и блоках электронной аппаратуры общего назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами. Маркировка нанесена цифро-буквенным кодом на корпусе транзистора. Тип корпуса: КТ-9 (TO-3). Масса транзистора не более 20,0 г.
Основные технические характеристики транзистора КТ808БМ: • Структура транзистора: n-p-n; • Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 70 Вт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 8 мГц; • Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 100 (160 имп.) В; • Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В; • Iк max - Максимально допустимый постоянный ток коллектора: 10 А; • Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 2 мА (120В); • h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 125; • Ск - Емкость коллекторного перехода: не более 500 пФ; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,33 Ом.
