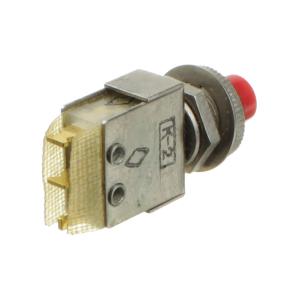

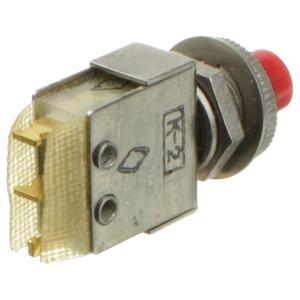

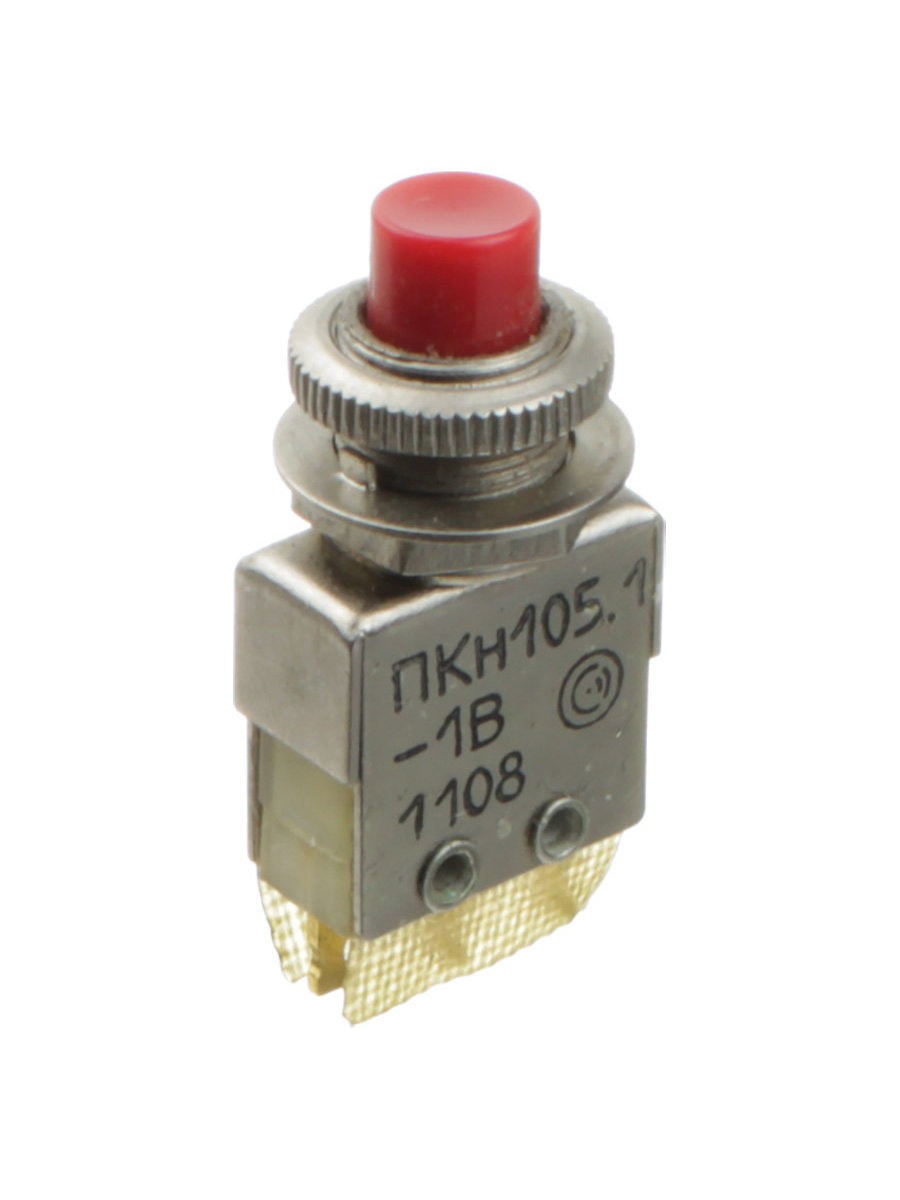

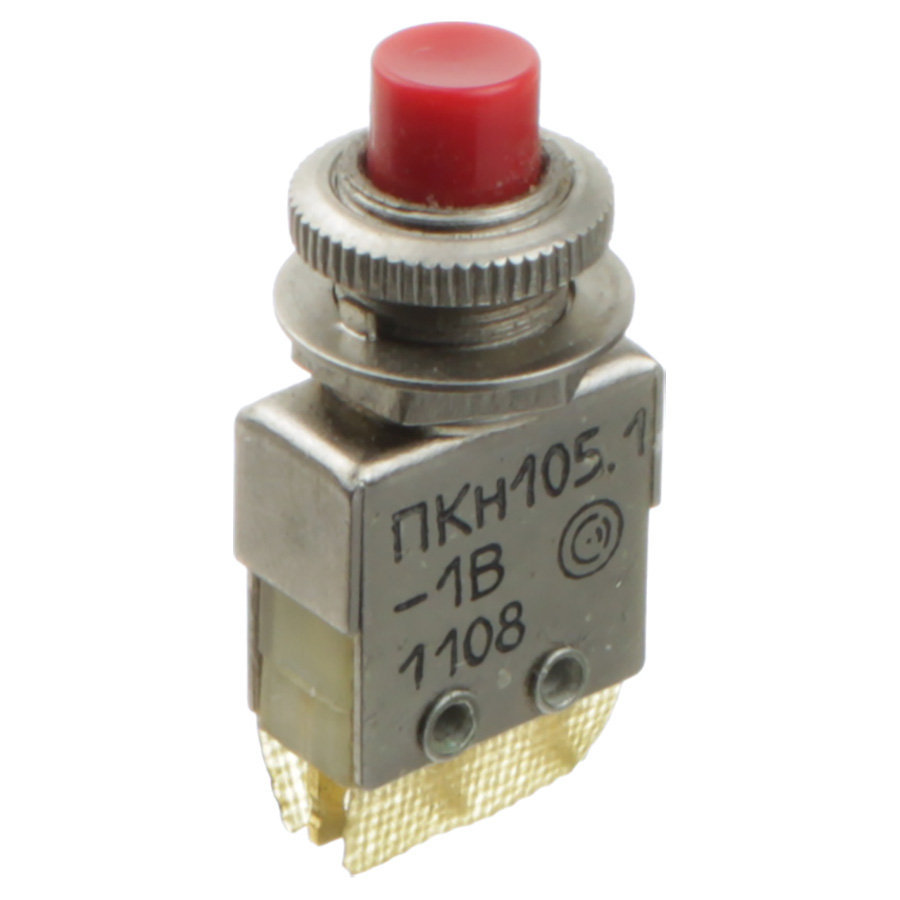

Кнопка ПКН105.1-1В "5" 2011г. золото

Переключатели ПКН105.1-1В кнопочные однополюсные с переключающими контактами без фиксации в нажатом положении.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А. Используется для работы в радиоэлектронной и радиотехнической аппаратуре специального назначения.
Переключатели ПКН105.1 выпускаются двух типономиналов в зависимости от коммутируемых нагрузок и 8 конструктивных исполнений в зависимости от числа полюсов (контактных групп) и цвета кнопки.
Кнопочные переключатели изготавливаются четырех цветов:
- красный (цифры «1» или «5» после дефиса в обозначении);
- зелёный (цифры «2» или «6» после дефиса в обозначении);
- жёлтый (цифры «3» или «7» после дефиса в обозначении);
- синий (цифры «4» или «8» после дефиса в обозначении).
Способ монтажа контактов - пайка. Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».

Расшифровка условного обозначения:
ПКН105.1-1В
ПКН - обозначение типа кнопочного переключателя;
105 - порядковый номер разработки;
1 - типономинал, определяющий электрические режимы коммутации;
1 - типономинал, определяющий электрическую схему и цвет кнопки;
В - всеклиматическое исполнение «В».
