PD/QC Type-C триггер быстрой зарядки (5/9/12/15/20В, до 65Вт)

Модуль триггера PD/QC позволяет получить необходимое напряжение от блоков питания с поддержкой соответствующих технологий и использовать его в различных целях, поддерживаемая мощность до 65Вт.

Не так давно человечество озаботилось повышением мощности, передаваемой через разъёмы — в частности, для зарядки различных устройств. Так как для поднятия ток необходимо использовать большее сечение контактов, то для сохранения старых типов разъёмов стали повышать напряжение. Так появилась технология Quick Charge. Следом, с принятием стандарта USB Type-C, была сертифицирована технология USB PowerDelivery.

Суть заключается в том, что «простое» устройство будет получать от блока питания стандартное напряжение USB — 5В. Но если оно совместимо с PD/QC, оно вступит в информационный обмен с блоком питания, сообщит о максимальном поддерживаемом напряжении, и сможет его получить. Для этого и нужен триггер — сообщить БП о необходимом уровне напряжения.

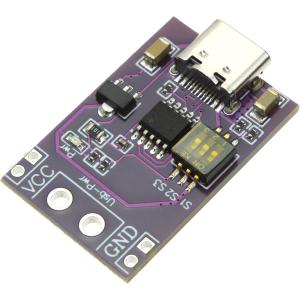

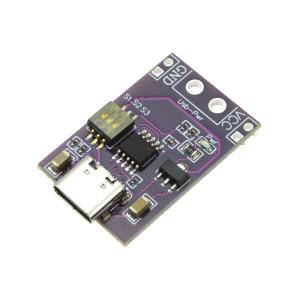

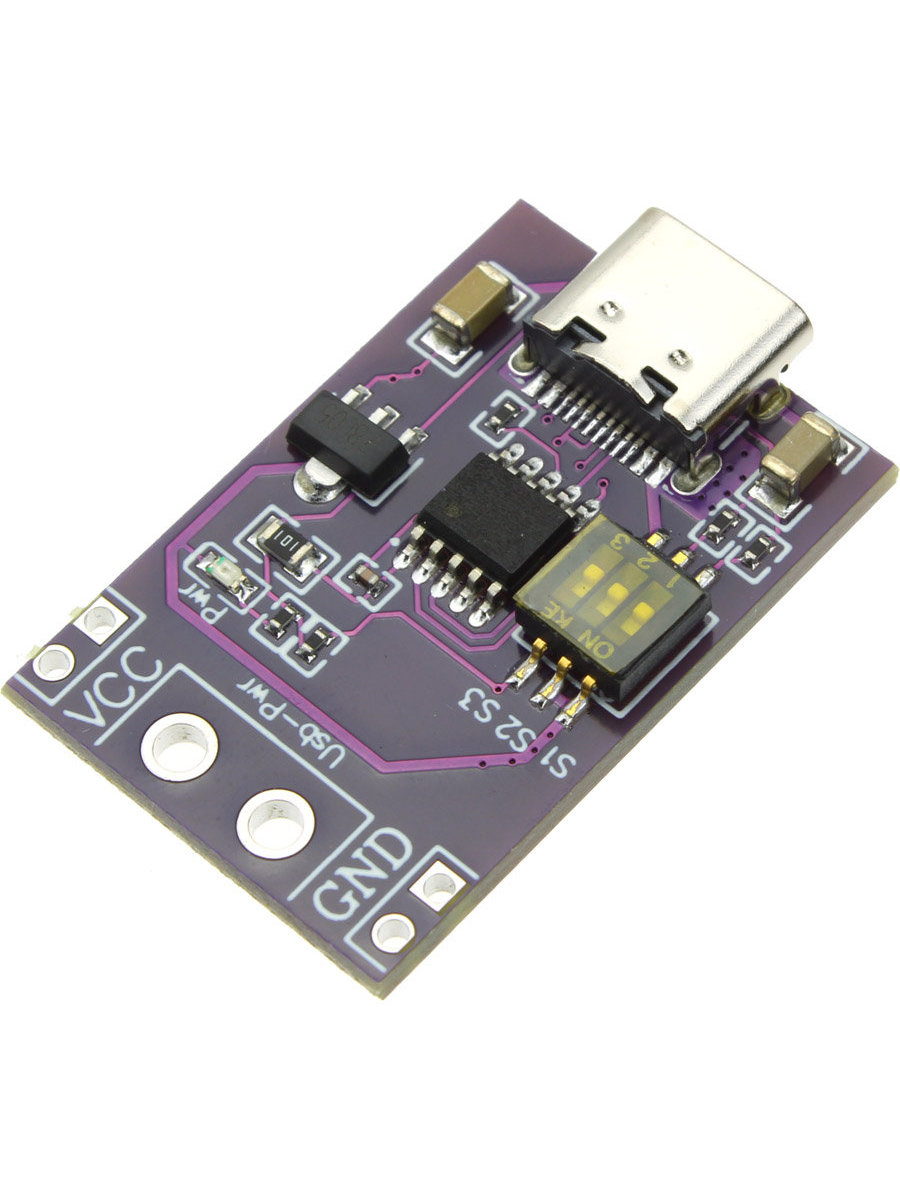

Предлагаемый модуль имеет вход Type-C, удобные контактные площадки для выходного напряжения и многофункциональный микроконтроллер. Желаемое напряжение задаётся при помощи комбинации DIP-переключателей — схема коммутации есть с обратной стороны платы.

Основные преимущества:
Компактные размеры
Совместимость с PowerDelivery, QC, AFC
Современный тип разъёма
Примеры применения:
Питание устройств высоким напряжением
Зарядка LiPO от павербанка
Принудительная зарядка для старого ноутбука от нового блока питания
Характеристики:
Поддерживаемые технологии: PD2, PD3, QC, AFC
Выходное напряжение: 5В, 9В, 12В, 15В, 20В
Максимальная мощность: 65Вт
Габариты 30 × 18 × 3 mm
Вес 3 g
