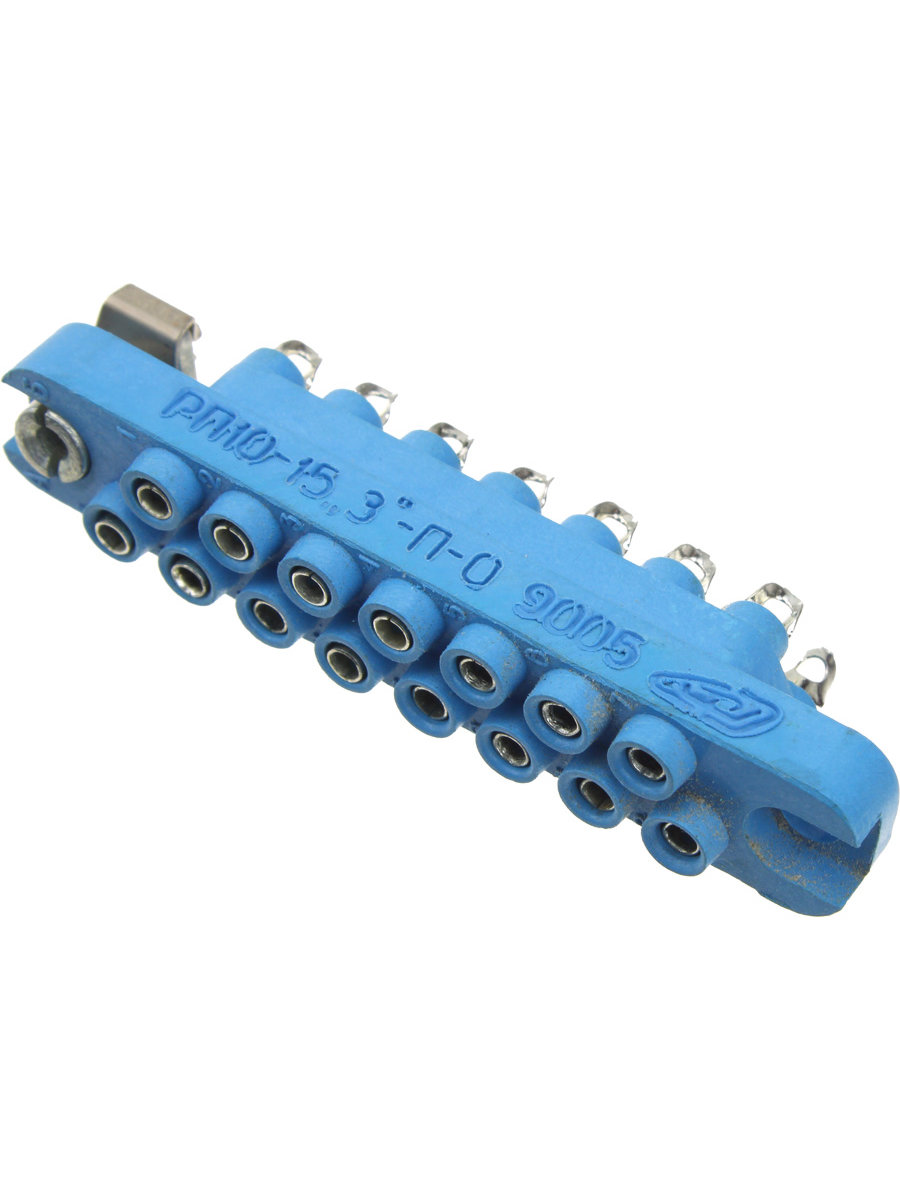

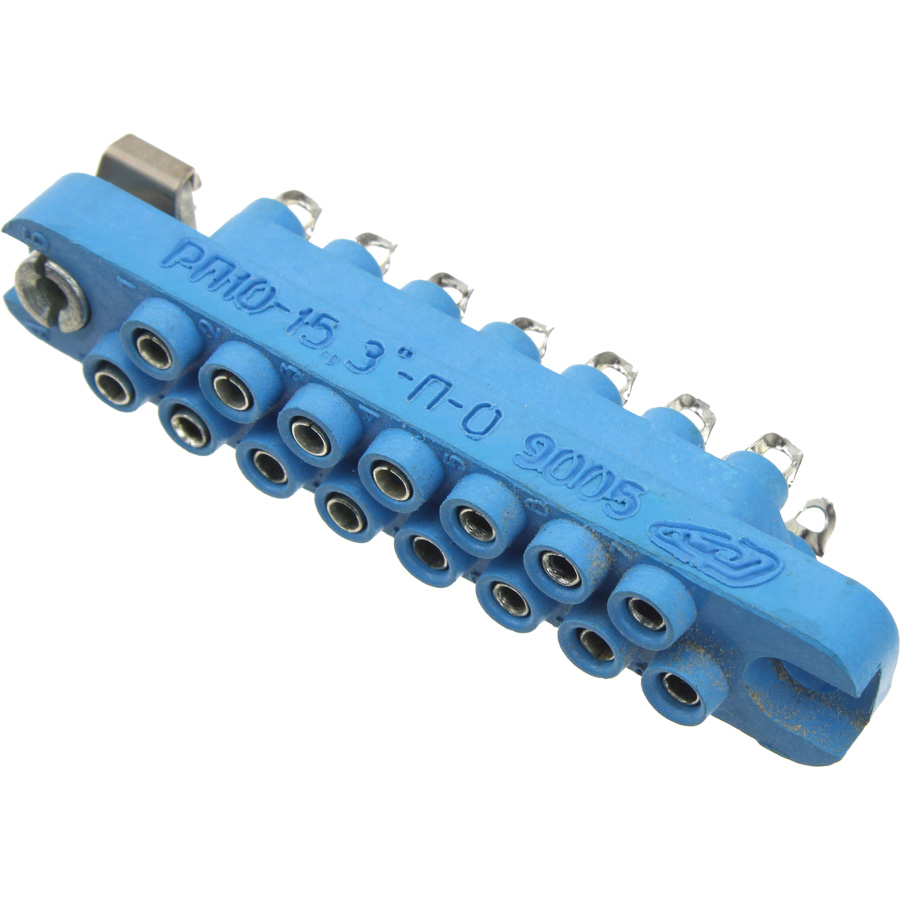

Разъем РП10-15"3"-П-О

Соединитель РП10 низкочастотный, прямоугольный, внутреннего монтажа предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1550 В. Вид климатического исполнения УХЛ, В по ГОСТ 15150-69. Вид приемки - 1, 5, 9. Технические условия: бР0.364.025 ТУ (ОТК), ГЕ0.364.004 ТУ (ПЗ). Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки. Покрытие контактов серебро и олово-висмут. Вилки и розетки имеют ловители и плавающие контакты.

Структура условного обозначения:
РП10-15
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 - Порядковый номер разработки;
11 - Количество контактов: 7,11,15,22,30,42;
З - Наличие замка для фиксации сочленённого положения;
Л - Тип кожуха:
- Л - наличие ловителей (направляющих штырей, втулок);
- У - наличие корпуса с угловым выходом кабеля (жгута);
- П - наличие корпуса с прямым выходом кабеля (жгута);
- УН - наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);
П - Материал изолятора: П - изолятор из термопластичного материала;
О - Покрытие контактов: О - олово-висмут; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.

Общие характеристики соединителей РП10:
Тип соединителя: прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа
Климатическое исполнение: всеклиматическое, УХЛ
Состав соединителя: вилка, розетка
Конструктивное исполнение: вилки и розетки без корпуса, без корпуса с замками, без корпуса с ловителями,
в прямом корпусе, в угловом корпусе, в универсальном корпусе
окрытие контактов: олово-висмут, серебро
Способ монтажа проводов: объемный, пайкой
Монтаж: внутренний
Технические параметры соединителей РП10:
Максимальное рабочее напряжение, В: 1550
Максимальный рабочий ток, А: 15
Общее количество контактов: 7, 11, 15, 22, 30, 42
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 10000
Сопротивление контактов, не более, МОм: 4

Электрическая прочность изоляции, В: 2700....3800
Синусоидальная вибрация:
- диапазон частот, Гц: 1....2500
- ускорение, м/с2 (g): 180 (18)
Механический удар, многократного действия с ускорением, м/с2 (g): 350 (35)
Рабочая температура окружающей среды, °C: от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C: от -60 до +125
Повышенная относительная влажность воздуха при температуре 35°C, %: 98
Минимальная наработка, часов: 12000
Количество сочленений-расчленений: 500
Срок сохраняемости, лет: 25
Атмосферное пониженное давление, мм рт.ст.: 1x10-12
