Модуль МК ATTiny85

Модуль МК ATtiny85 представляет собой универсальный микроконтроллер, который благодаря конструктивным особенностям может использоваться как совместимыми платами, так и в иных разработках. Наиболее интересно использование модуля в тех случаях, когда применение полноценных плат платформы Freeduino (Pro Mini, Uno, Mega и т.д.) избыточны. Так же, помимо конкретных разработок, наличие встроенного micro-USB разъема позволяет использовать модуль в качестве стенда для прототипирования и обкатки программного кода перспективных разработок.

Краткое описание

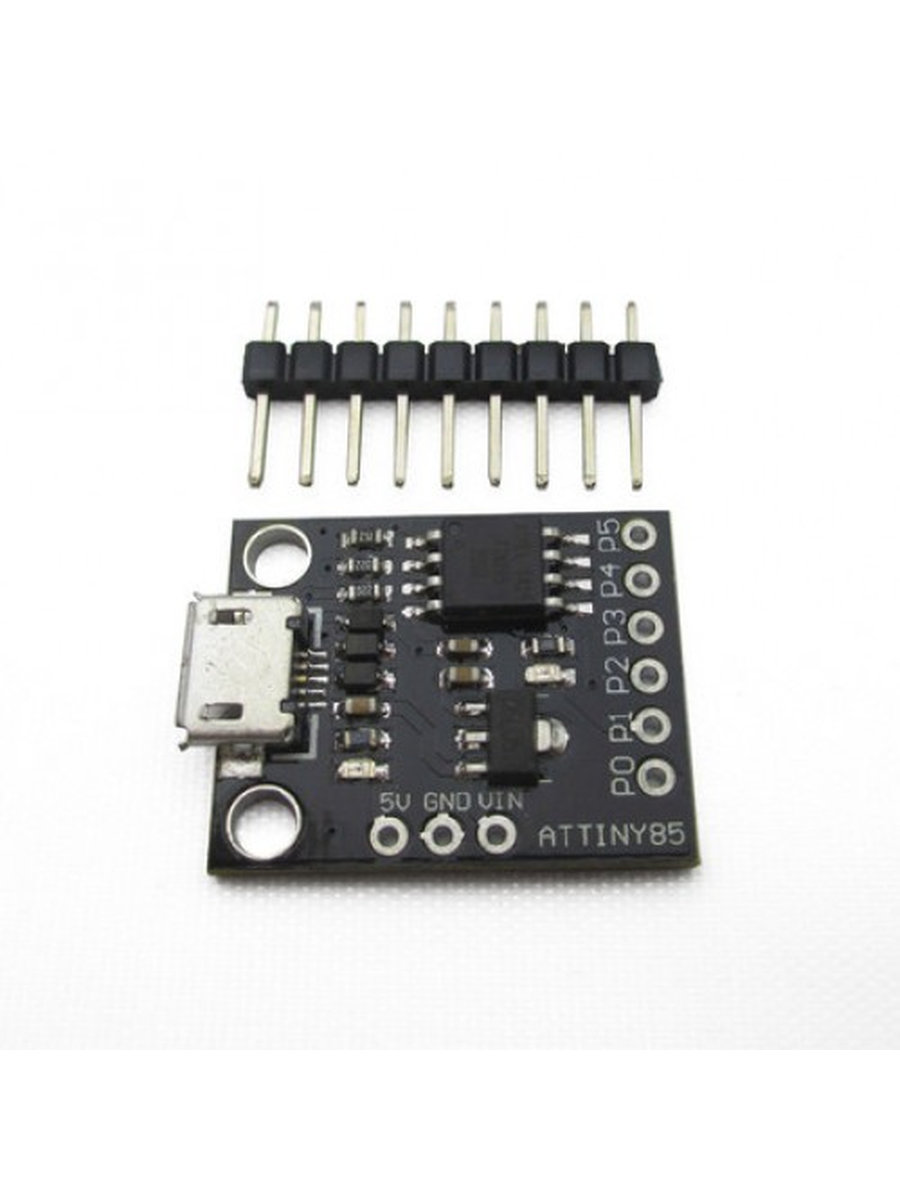

Микроконтроллер выполнен на печатной плате на которой установлены микросхема микроконтроллера, micro-USB разъем для подключения к компьютеру, линейный стабилизатор напряжения 5В, и некоторые радиокомпоненты.
В качестве микроконтроллера используется микросхема ATTiny85 – высокопроизводительный контроллер AVR- архитектуры с низким энергопотреблением и возможностью внутрисхемного программирования из линейки микроконтроллеров ATtiny компании Atmel. Используемая конструкция модуля позволяет программировать контроллер как через pin- разъем , так и через micro-USB разъем и подключение к компьютеру без использования специального программатора.
Линейный стабилизатор напряжения на микросхеме LM78L05 позволяет питать контроллер двумя путями: напряжением до 5В при подключении к пину 5V и до 10В при подключении к пину Vin (через стабилизатор). Если верить инструкции (datasheet) на стабилизатор, он может выдержать и до 35В, но, вероятно, недолго. На плате модуля установлены светодиоды, индицирующие наличие напряжения питания 5 В красного цвета и передачу данных по шине (MISO) оранжевого цвета.
Микроконтроллеры серии ATtiny 25/45/85 хорошо известны радиолюбителям и в интернете на многих ресурсах описаны примеры конструирования и программирования контроллеров.

Pin Обозначение Назначение
PB0 MOSI Вход данных (Master Out, Slave In)
PB1 MOSI Выход данных (Master In, Slave Out)
PB2 SCK/ADC1 Тактовый сигнал
PB3 ADC3 Выбор устройства
PB4 ADC2 Выбор устройства
PB5 NRES Сброс


Pin –разъем внешнего питания
VIN Внешнее нестабилизированное, 4,2 – 10 В
GND Общий
5V Стабилизированный, 5 В

Краткие характеристики модуля:

- 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
- 8 Кбайт внутрисхемно-программируемой Flash-памяти
- 512 байт EEPROM
- 512 байт встроенной SRAM
- внутренняя периферия:
- один 8-разрядный таймер/счетчика
- один 8-разрядный высокоскоростной таймер/счетчик (на 2 PWM)
- универсальная последовательная шина USI с детектором начала обмена
- 10-битный АЦП:
- 4 независимых канала
- 2 пары диффиренциальных каналов с выбором усиления (1х, 20х)
- измерение температуры
- внутрисхемное программирование через SPI
- программируемый сторожевой таймер (WATCHDOG) с отдельным генератором
- аналоговый компаратор
- супервизор питания
- внутренний калиброванный осциллятор
- рабочее напряжение: через micro-USB порт, 5 В через pin-разъем «5V» или до 10 В через «Vin»
- индустриальный температурный диапазон -40°C to 85°C
- максимальная рабочая частота 20 МГц
