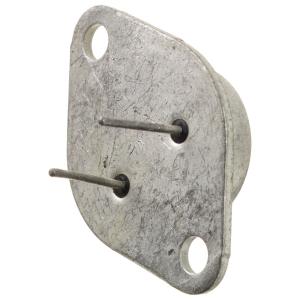

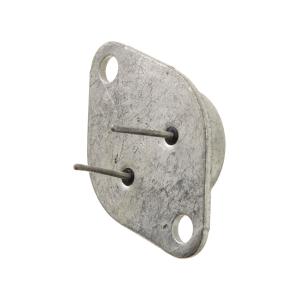

Транзистор КТ808АМ

КТ808АМ Транзисторы КТ808АМ кремниевые мезапланарные структуры n-p-n высоковольтные, переключательные. Предназначены для применения в переключающих устройствах, генераторах строчной развертки, электронных регуляторах напряжения. Используются для работы в узлах и блоках электронной аппаратуры общего назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.

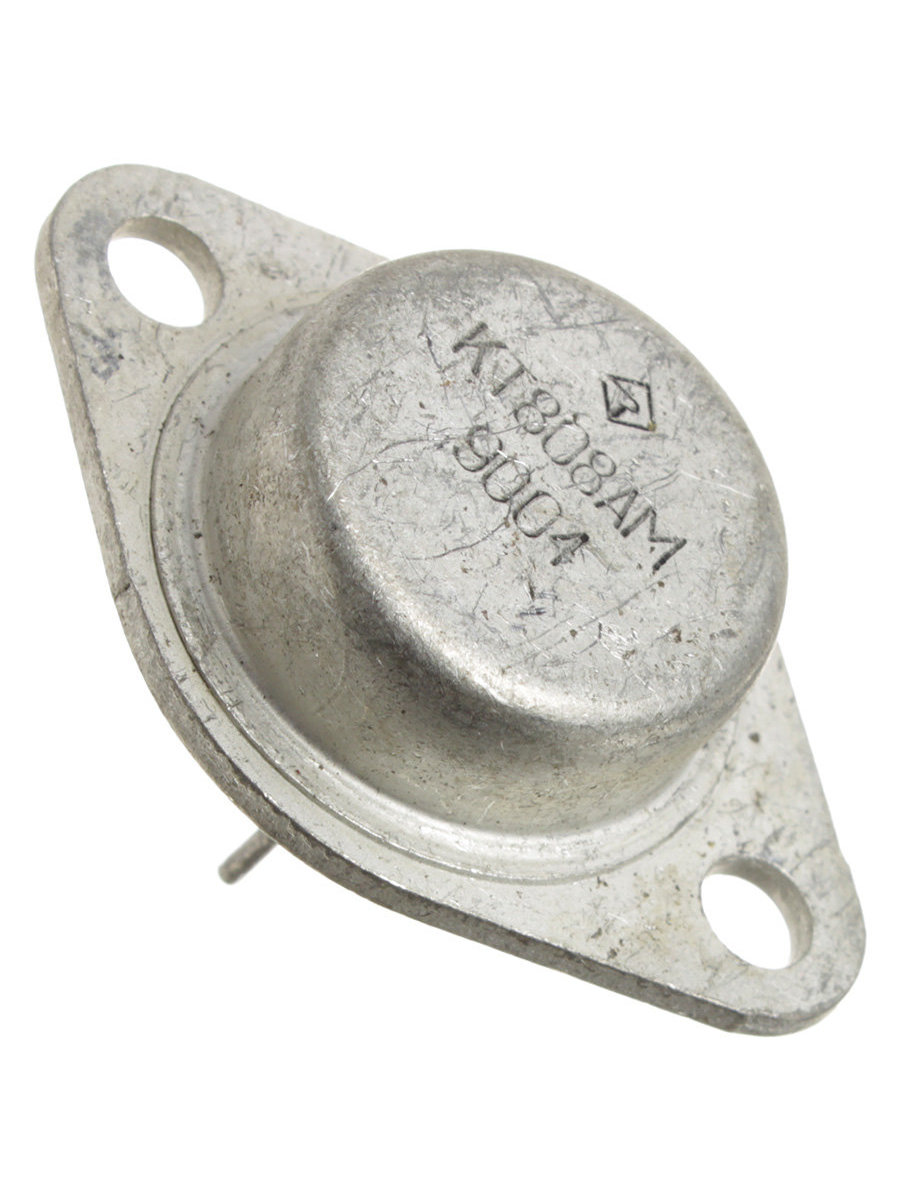

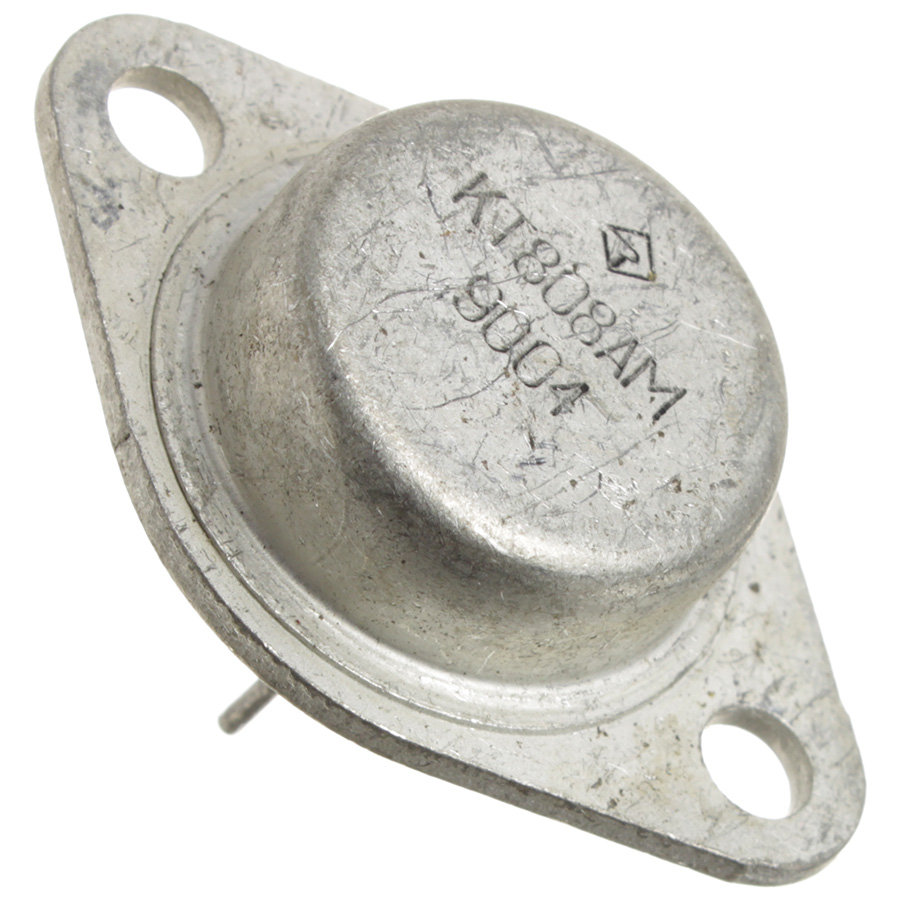

Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТ-9 (TO-3).
Масса транзистора не более 20,0 г.
Климатическое исполнение: «УХЛ».
Основные технические характеристики транзистора КТ808АМ:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 70 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 8 мГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 130 (250 имп.) В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 10 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 2 мА (120В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 20... 125;
• Ск - Емкость коллекторного перехода: не более 500 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,33 Ом.
