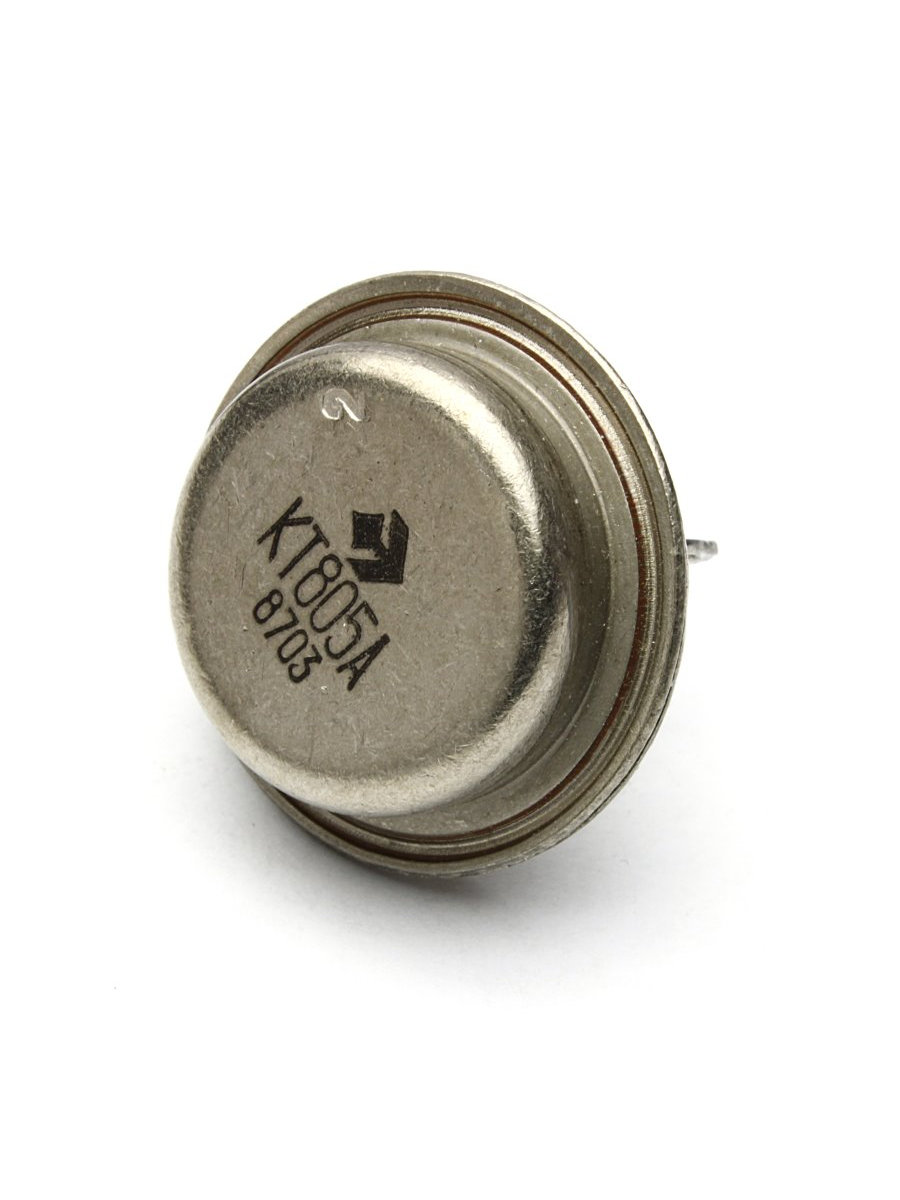

Транзистор КТ805А

ранзисторы КТ805А кремниевые эпитаксиальные структуры n-p-n переключательные. Предназначены для применения в выходных каскадах строчной развертки, устройствах зажигания двигателей внутреннего сгорания и других переключающих устройствах. Используются для работы в электронной аппаратуре общего назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами. Маркировка нанесена цифро-буквенным кодом на корпусе транзистора. Тип корпуса: КТЮ-3-20.
Основные технические характеристики транзистора КТ805А: • Структура транзистора: n-p-n; • Рк max - Постоянная рассеиваемая мощность коллектора: 30Вт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 20 мГц; • Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В; • Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В; • Iк max - Максимально допустимый постоянный ток коллектора: 5 А; • Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 15 мА (60В); • h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом.
