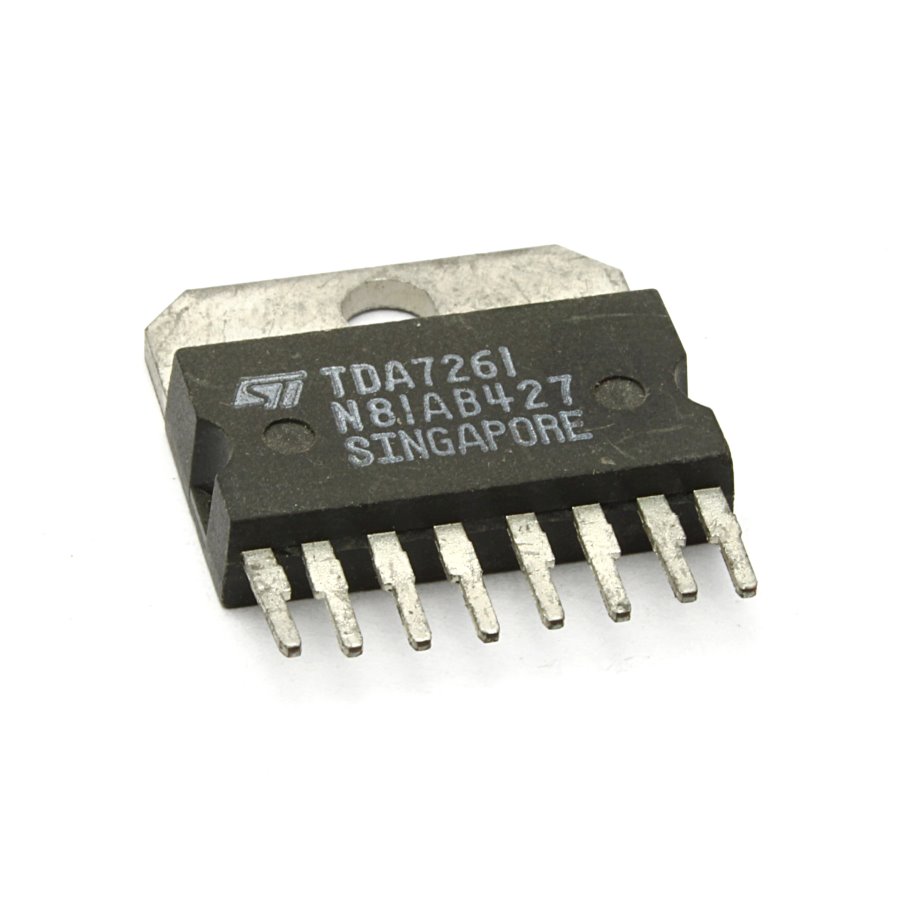

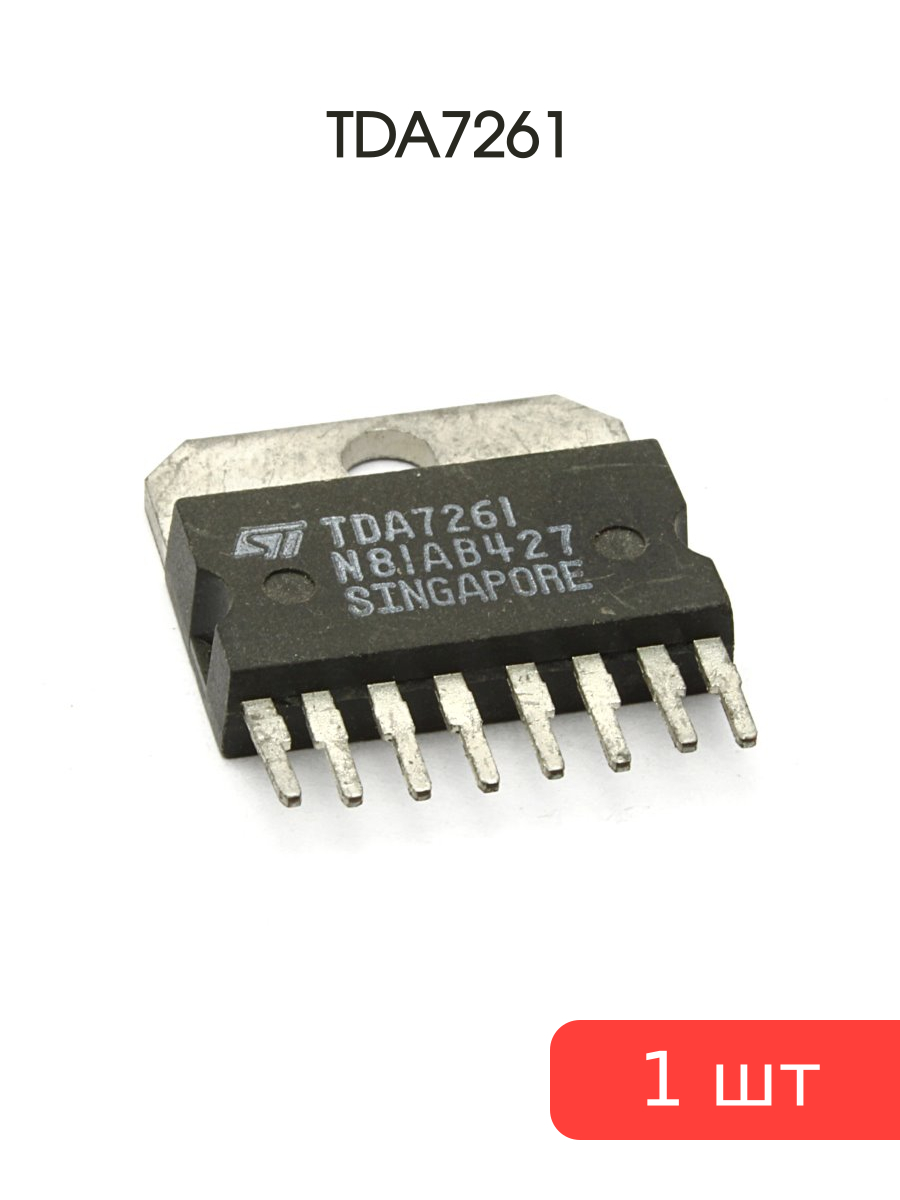

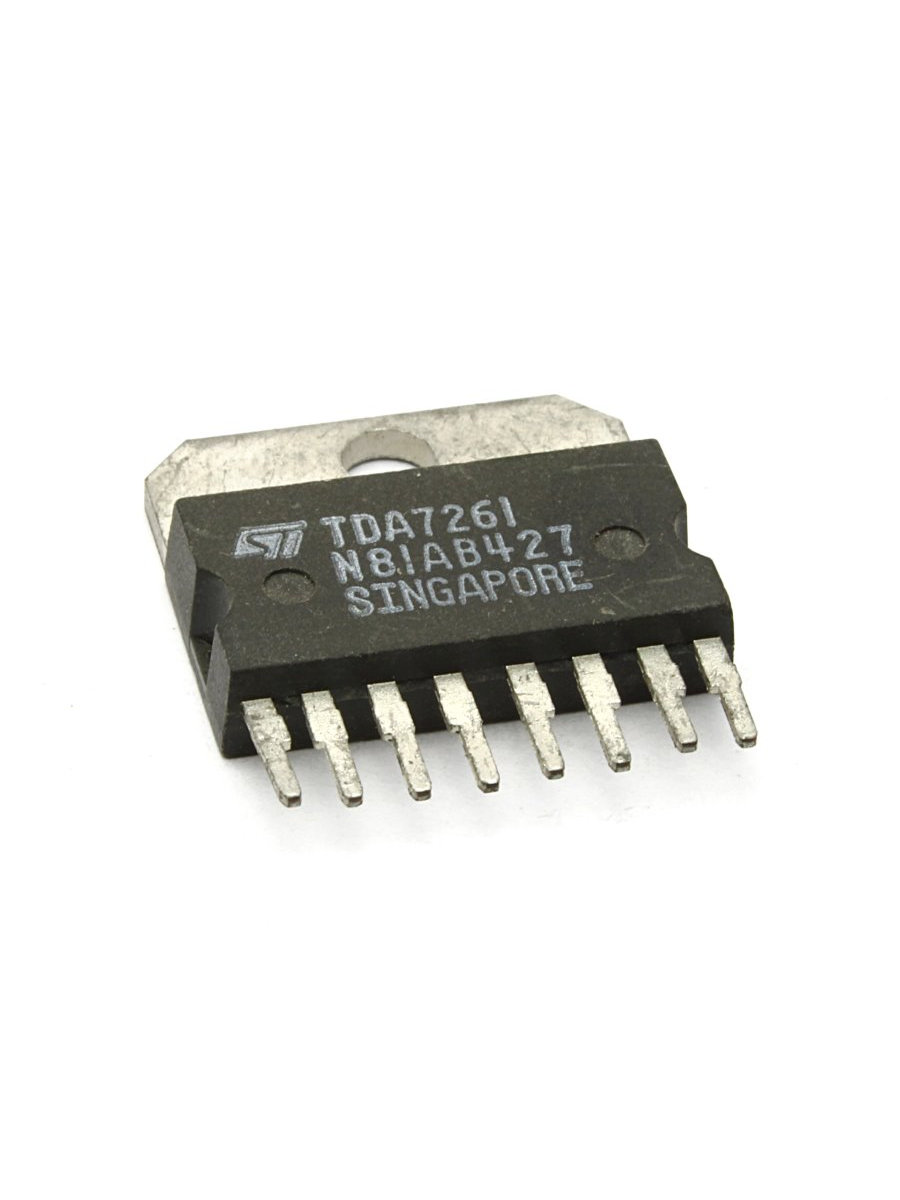

Микросхема TDA7261

Микросхема TDA7261 это классический усилитель мощности звуковой частоты с широким диапазоном питающих напряжений, предназначенный для работы в кинескопных телевизорах и бюджетной аудио техники. На основе этого чипа можно собрать схему усилителя низкой частоты мощностью до 25 Вт. ИМС имеет тепловую защиту и встроенную защиту от короткого замыкания выхода по переменному току. В микросхему встроены функции MUTE и STAND-BY которые позволяют избежать щелчков и шумов во время включения или выключения питания схемы. Data Sheet, распиновка TDA7261 справочник Усилитель собранный по схеме ниже на ИМС TDA7261 имеет следующие основные технические характеристики и свойства: Питающее напряжение от ± 5 до ± 22,5, номинальное ± 20 Вольт Ток покоя в режиме SYANDBY не более 3мА Выходная мощность при КНИ=10% на нагрузке 8 Ом и номинальном напряжении питания 25Вт Затухание сигнала MUYE 90дБ Скорость нарастания выходного сигнала 10 В/мкс Затухание сигнала в режиме STANDBY 110дБ Частотный диапазон 22-22000Гц Температура кристалла микросхемы при которой происходит тепловая защита равна 150°С Коэффициент нелинейных искажений при выходной мощности до 15Вт на нагрузке 8Ом и номинальном напряжении питания не более 0,02% Типовая схема усилителя низкой частоты на TDA7261 показана на рисунке ниже: Рекомендуемый рисунок печатной платы, вы можете найти в справочном руководстве по ссылке выше. Четвертый пин микросхемы TDA7261 применяется для управления MUTE/STAND-BY двумя пороговыми напряжениями, при напряжении больше чем -2,5В микросборка переходит в режим STAND_BY, при напряжении близком к -6В УНЧ переключается в режим MUTE, при напряжении большем чем -6В усилитель работает в нормальном рабочем режиме. TDA7261 легкодоступный и бюджетный чип, часто встречающийся не только на радио барахолке, но и в старых кинескопных телевизорах.
