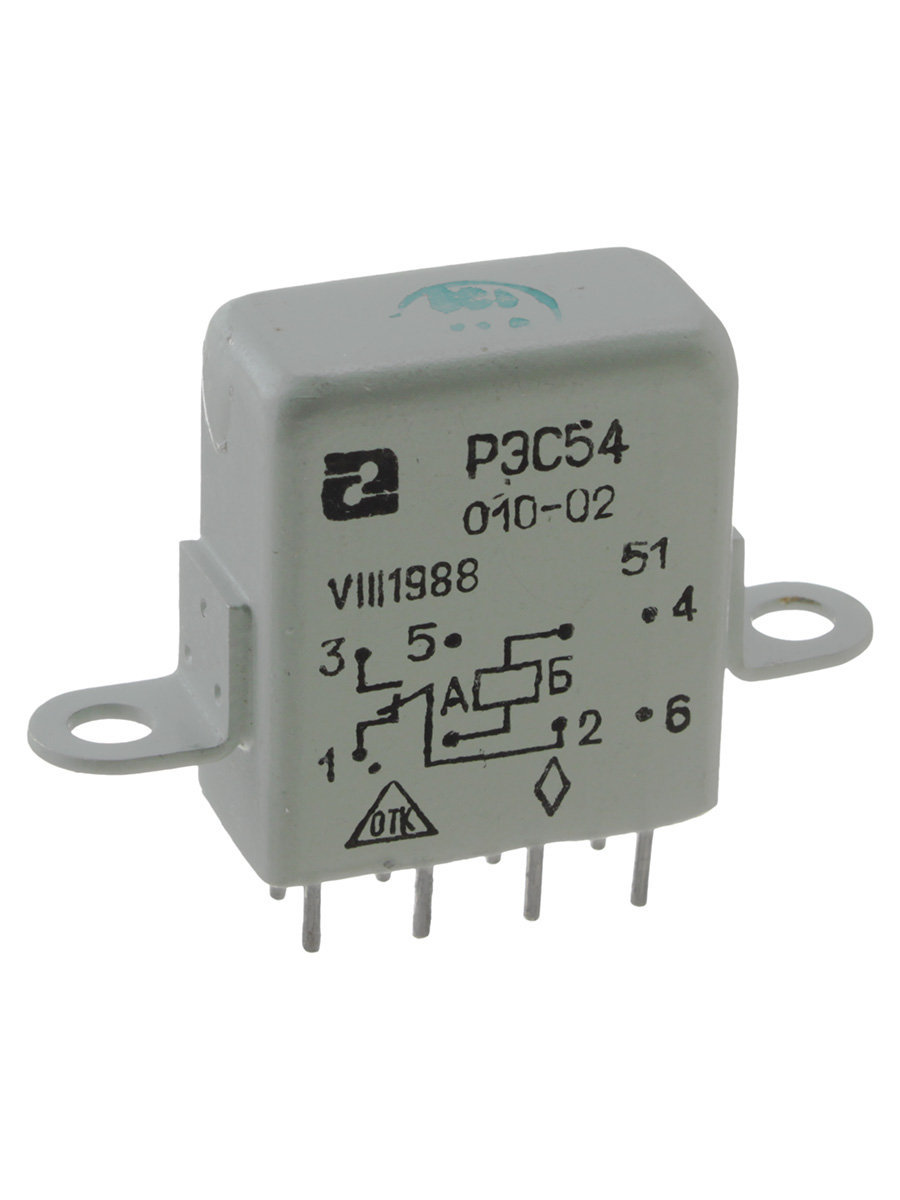

Реле РЭС54 010-02

Реле РЭС54Б ХП4.500.010-02 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, питаемое постоянным током. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц. Реле РЭС54 выпускаются со штыревыми выводами для печатного или навесного монтажа с одним или двумя переключающими контактами. Изготавливаются в двух конструктивных исполнениях: - РЭС54А - без угольников; - РЭС54Б - с угольниками; Используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Реле РЭС54Б коммутирует токи не более 1 А при напряжении до 100 В в зависимости от режима коммутации. Рабочее номинальное напряжение, В - 27. Сопротивление обмотки, Ом - 4000. Тип корпуса - металлический, герметичный.
Сопротивление изоляции между токоведущими цепями, токоведущими цепями и корпусом, МОм: - в нормальных климатических условиях: - в условиях повышенной влажности: - при максимальной температуре: 200 10 20 Электрическая прочность изоляции между токоведущими элементами, В: 500 Электрическая прочность изоляции между токоведущими элементами и корпусом, В: 500 Линейное ускорение, м/с2 (g): до 100 Механический удар, одиночного действия с ускорением, м/с2 (ударов): 4000 (75) Механический удар, многократного действия с ускорением, м/с2 (ударов): 1000 (4000) Относительная влажность воздуха при температуре +35°C: до 98% Атмосферное давление, Па: от 1,33х10-6 до 3,04х105 Рабочая температура окружающей среды, °C: от -60 до +85
