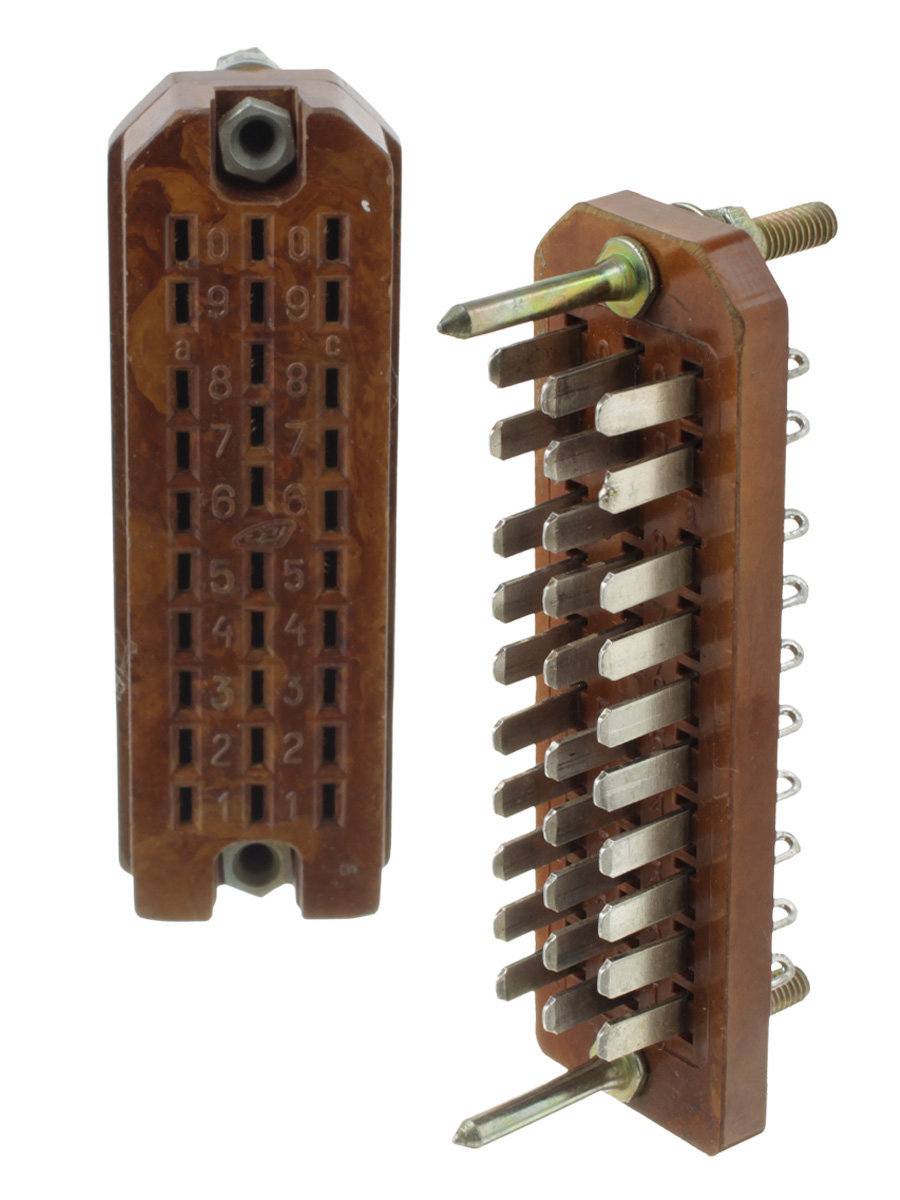

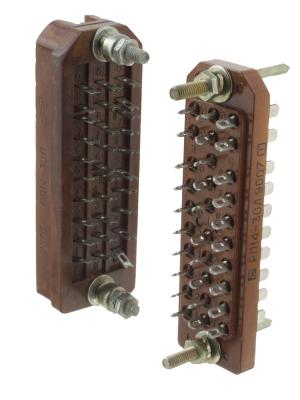

Разъем РП14-30Л вилка, розетка

Соединитель РП14-30-Л розетка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа. Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов напряжением 800 В. Применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения. Соединители РП14 состоят из двух частей: вилки и розетки. Вилки и розетки выпускаются с направляющими элементами-ловителями или без них. Подсоединение проводов к хвостовикам контактов методом пайки. Контакты вилок и розеток плавающие. Вид покрытия рабочей поверхности контактов - химическое окисное пассивное покрытие или серебро.
РП14-30-Л розетка РП - Тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный; 14 - Порядковый номер разработки; 30 - Количество контактов: 5,10,16,30; Л - Наличие ловителей (направляющих штырей, втулок); О - Облегчённый вариант изолятора; 5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
Тип соединителя: прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа Состав соединителя: вилка, розетка Конструктивное исполнение: розетка и вилка без ловителей, с ловителями, с ловителями облегченная Покрытие контактов: серебро, химическое окисное покрытие Способ монтажа проводов: объемный, пайкой Монтаж: внутренний Технические параметры соединителей РП14: Общее количество контактов: 5, 10, 16, 30 Сопротивление контактов, не более, МОм: 3 Максимальный рабочий ток, А: 5 Максимальное рабочее напряжение, В: 800 Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 5000 Электрическая прочность изоляции, В: 2550 Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): 1....3000 400 (40) Рабочая температура окружающей среды, °C: от -60 до +100 Повышенная относительная влажность воздуха при температуре 35°C, %: 98
