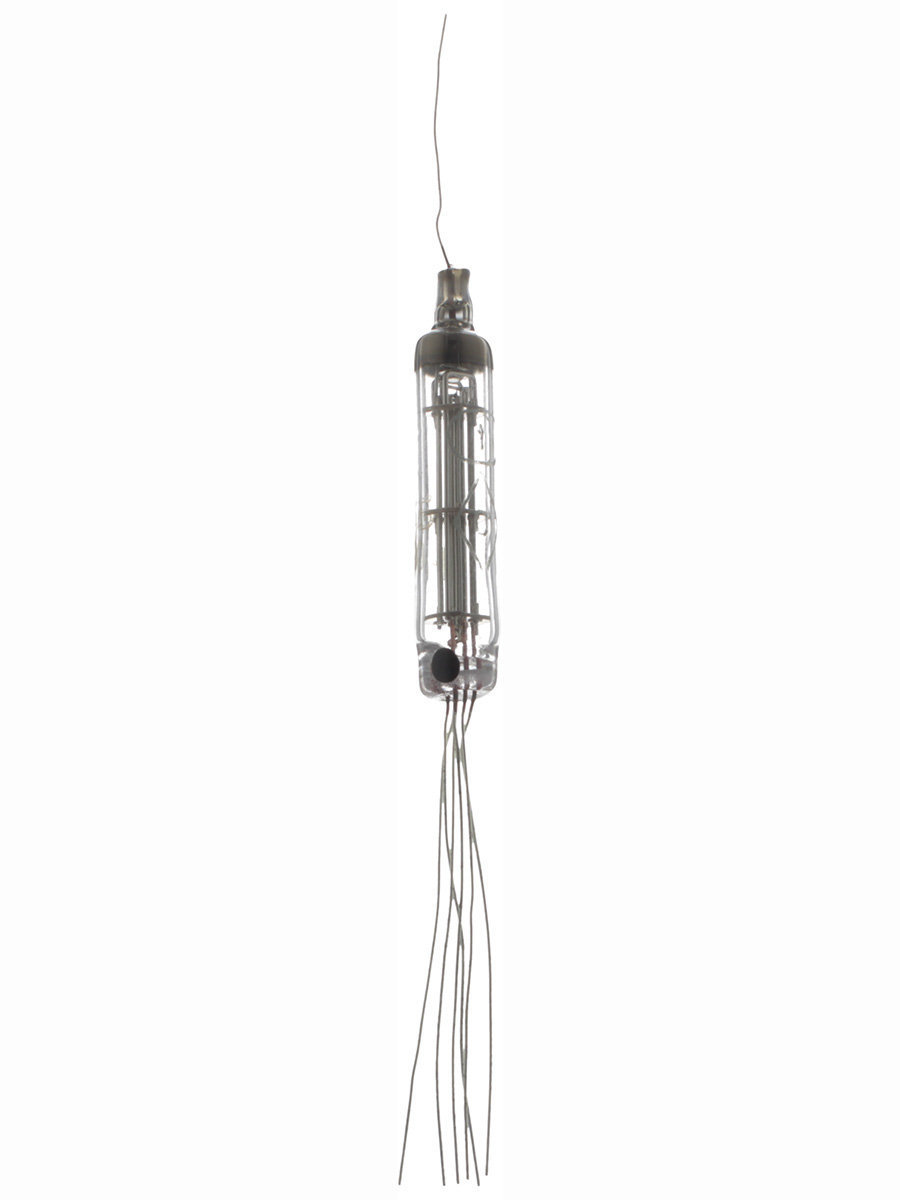

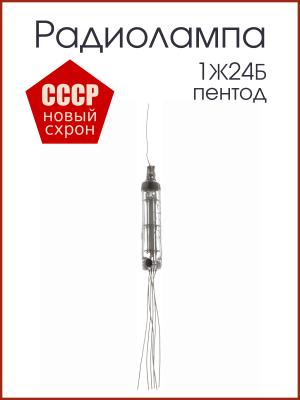

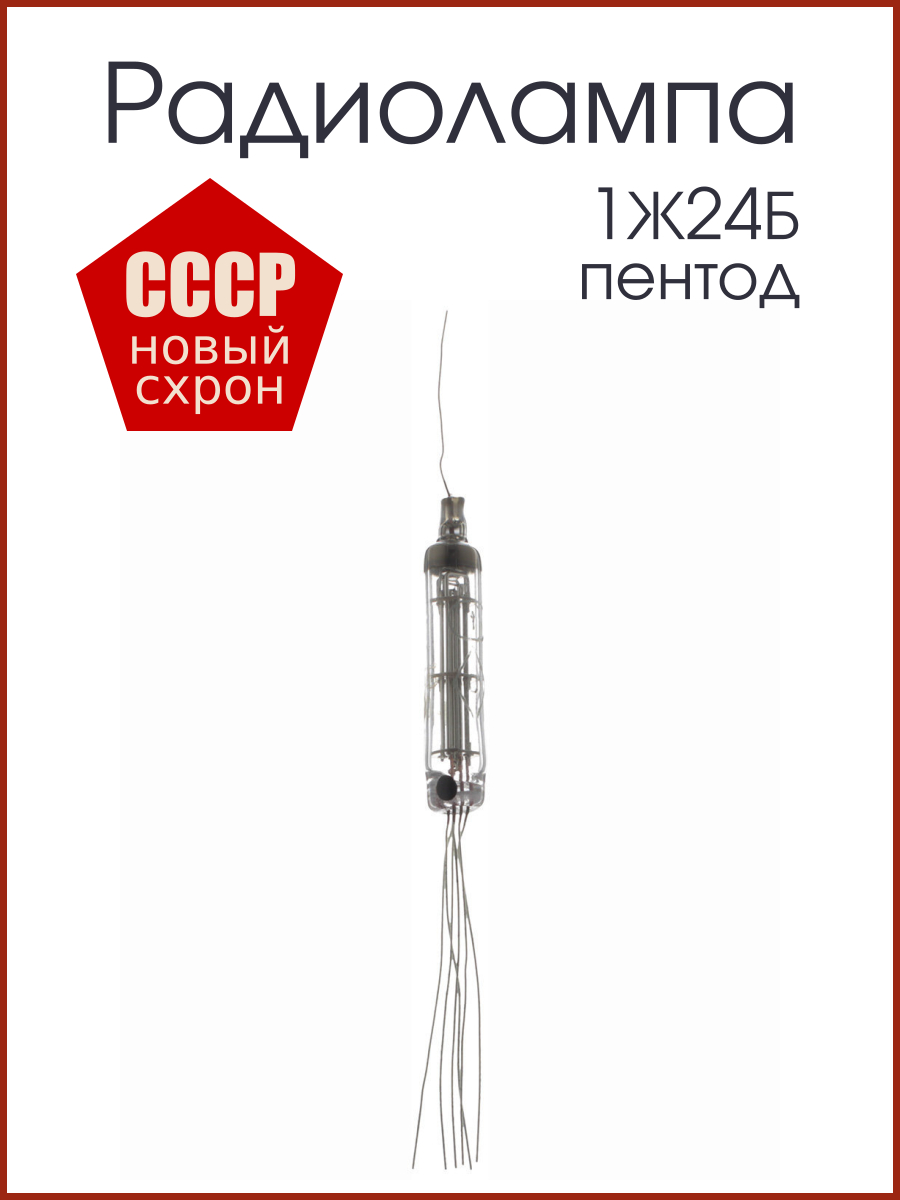

Радиолампа 1Ж24Б пентод

Высокочастотный сверхминиатюрный пентод с короткой анодно-сеточной характеристикой повышенной надежности. Предназначен для усиления напряжения высокой и промежуточной частоты до 60 МГц. Высокочастотный пентод 1Ж24Б используется в радиоэлектронной аппаратуре общего и специального назначения. Работает в любом положении. Выпускается в стеклянном миниатюрном оформлении. Цоколь выводной проволочный с 7 выводами. Катод оксидный прямого накала. Габаритные размеры пентода 1Ж24Б: - высота лампы - 42 мм; - диаметр лампы - 8,5 мм; - длина вывода анода - 25 мм; - длина выводов - не менее 40 мм; - диаметр выводов - 0,4 мм.
• Напряжение накала, В 1,2 ±0,12 • Ток накала, мА 13 ±2 • Напряжение на аноде, В 60 • Напряжение на второй сетке, В 45 • Напряжение на первой сетке, В 0 • Ток в цепи анода, мА 0,95 • Ток в цепи второй сетки, мА не более 0,1 • Крутизна характеристики, мА/В 0,9 • Входное сопротивление, кОм 100 • Эквивалентное сопротивление внутренних шумов, Ом 6 Предельно допустимые электрические параметры: • Наибольшее напряжение на аноде, В 120 • Наибольшее напряжение на второй сетке, В 90 • Наибольшая мощность, рассеиваемая на аноде, Вт 0,12 • Наибольший ток в цепи катода, мА 1,6 • Наибольшее сопротивление в цепи первой сетки, мОм 2,2 • Емкость входная, пФ 3,6 • Емкость выходная, пФ 2,95 • Емкость проходная, пФ 0,006 • Оформление стеклянное миниатюрное
