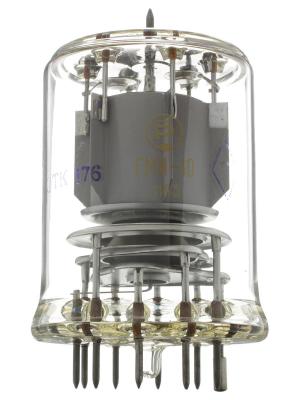

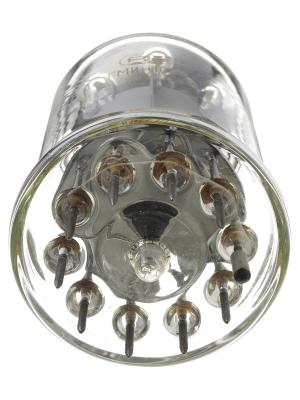

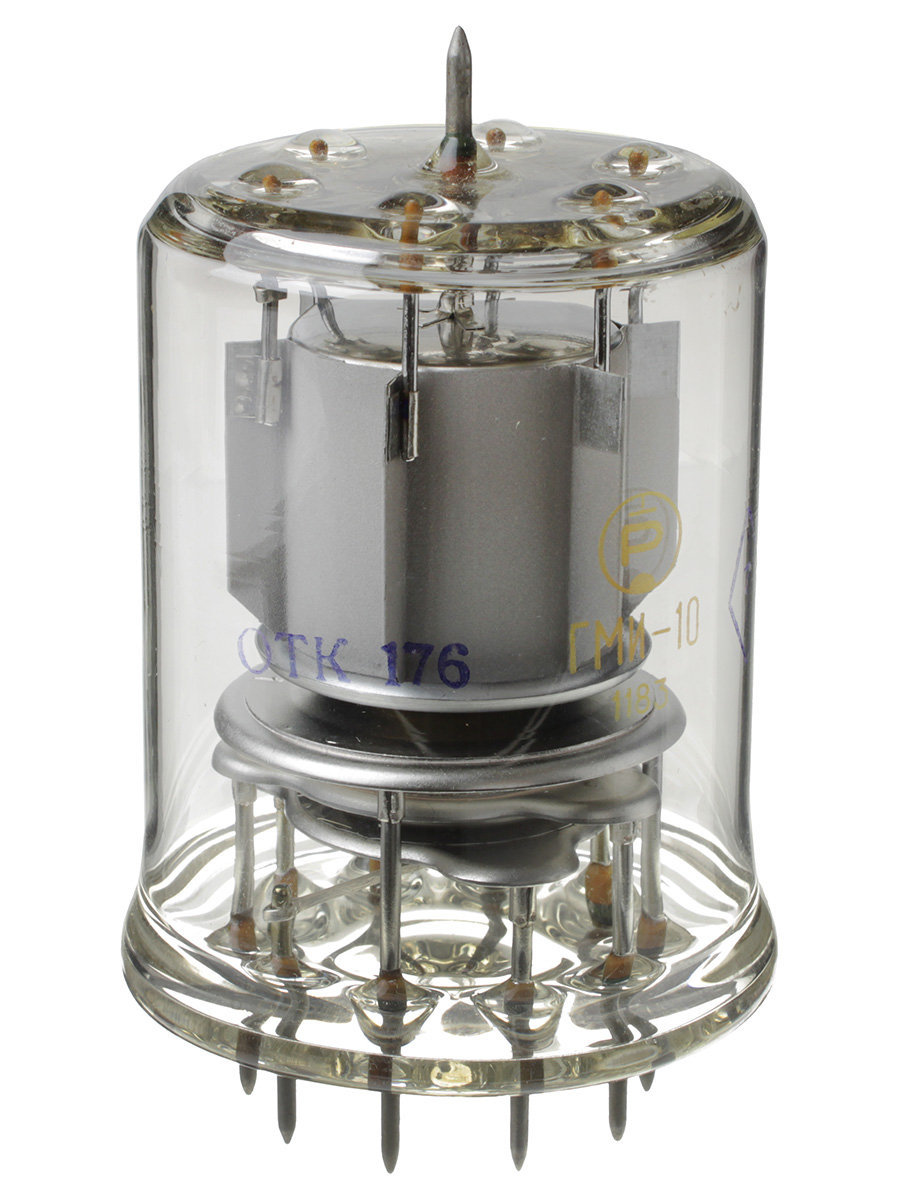

Радиолампа ГМИ-10 тетрод

Импульсный модуляторный тетрод ГМИ-10 в стеклянном исполнении с оксидным катодом косвенного накала с естественным или принудительным воздушным охлаждением. Предназначен для работы в импульсных модуляторах при напряжении анода в импульсе до 9 кВ и тока в импульсе более 13 А. Импульсный модуляторный тетрод ГМИ-10 применяется в импульсных радиопередающих устройствах общего или специального назначения. Выпускается в стеклянном бесцокольном оформлении с 10-штырьковыми выводами электродов и отдельным выводом анода. Работает в вертикальном положении, выводами вниз. Расположение штырьков: РШ26. Охлаждение воздушное естественное или принудительное. Габаритные размеры тетрода ГМИ-10: - высота лампы не более 110 мм; - диаметр лампы не более 67 мм. Масса не более 250 г.
Ток накала 5,25 ± 0,5 А Ток анода в импульсе не менее 13 А Ток анода в импульсе (при Uн=5,7 В) не менее 10 А Ток 2-й сетки в импульсе не более 2 А Ток 1-й сетки в импульсе не более 2 А Ток 1-й сетки обратный (при Uн=7 В, Uс2=550 В, Uа=600 В) не более 100 мкА Напряжение 1-й сетки запирающее Uа=9 кВ, Iа=20 мкА) не более 650 В Междуэлектродные емкости, пФ: - входная 40 ±20 - выходная 6 ±2 - проходная не более 0,7 Долговечность не менее 250 ч Предельные эксплуатационные характеристики ГМИ-10: Напряжение накала 5,7 - 6,9 В Напряжение анода 9 кВ Напряжение 2-й сетки 1000 В Напряжение 1-й сетки отрицательное 800 В Ток катода 20 А Мощность, рассеиваемая анодом 41 Вт Мощность, рассеиваемая 2-й сеткой 4 Вт Мощность, рассеиваемая 1-й сеткой 1,5 Вт Длительность импульса 10 мкс Время готовности (минимальное) 2 мин Температура баллона лампы 250 С Интервал рабочих температур окружающей среды от -60 до +85
