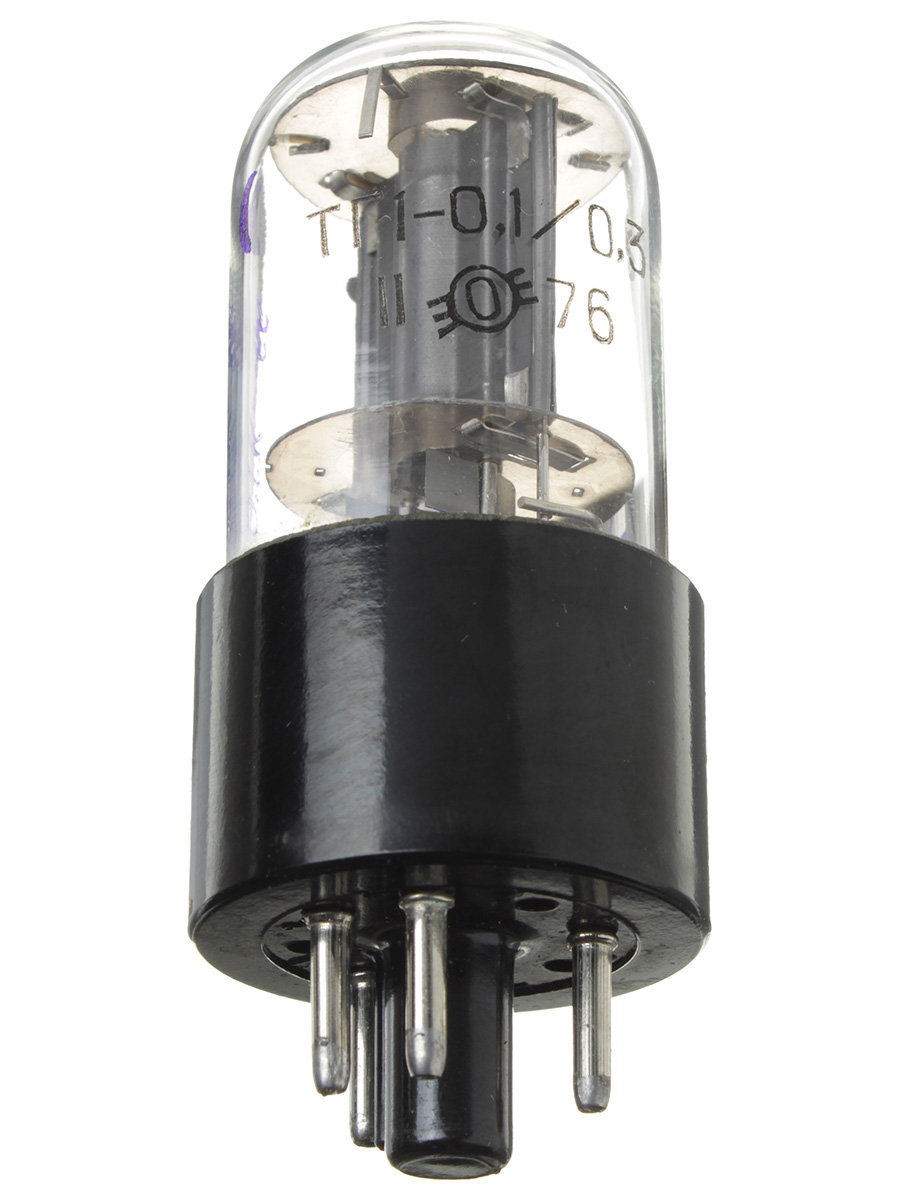

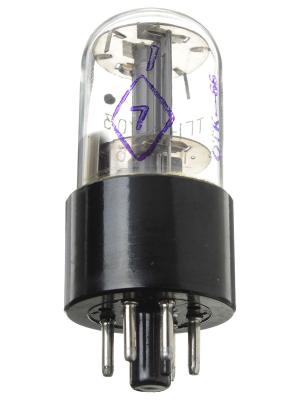

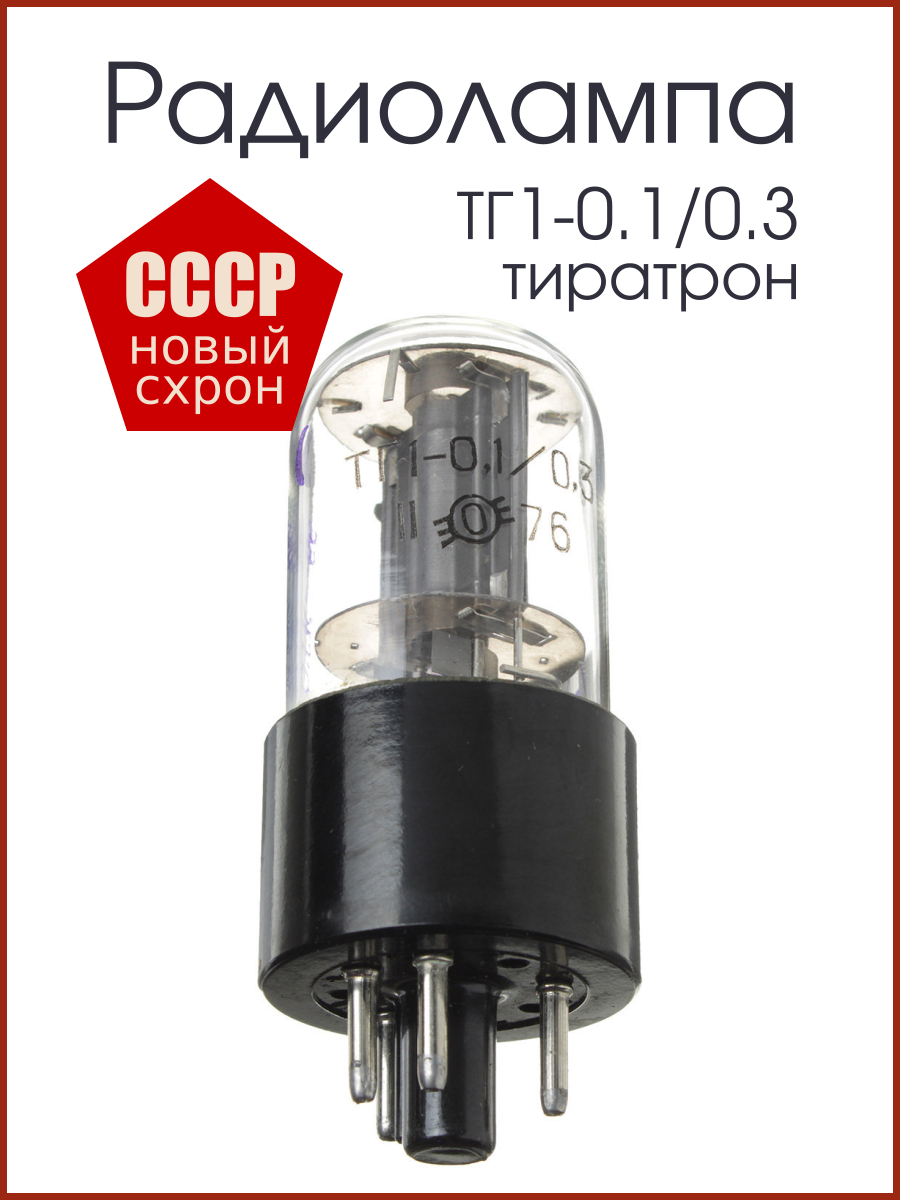

Радиолампа ТГ1-0.1/0.3 тиратрон

Тиратрон ТГ1-0.1/0.3 непрерывного действия с катодом косвенного накала и газовым наполнением в стеклянной оболочке. Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах с током анода до 0,1 А при напряжении не более 0,3 кВ. Тиратрон ТГ1-0.1/0.3 применяется в различных радиотехнических устройствах специального назначения. Выпускается в стеклянном оформлении, баллон наполнен аргоном. Катод оксидный косвенного накала. Работает в вертикальном положении, цоколем вниз. Цоколь 8-штырьковый. Время разогрева 30 сек. Охлаждение естественное. Температура окружающей среды от -50 до +85° С. Габаритные размеры тиратрона ТГ1-0.1/0.3: - длина - 46 мм; - диаметр - 34,8 мм.
Основные технические характеристики: • Напряжение накала 6,3 В • Ток накала 0,66 мА • Амплитуда прямого и обратного напряжения анода 300 В • Средний ток анода 75 мА • Амплитуда тока анода 300 мА • Падение напряжения не более 20 В • Амплитуда пускового импульса не более 100 В • Длительность пускового импульса 5 мкс • Вентильная прочность при Ia = Ia max не менее 300 В • Контрольные точки пусковой характеристики: - первая при постоянном напряжении на аноде 110 В от –14 до –10 В - вторая при постоянном напряжении на аноде 220 В от –29 до –21 В Предельно допустимые режимы эксплуатации: • Температура окружающей среды -60…+70°С • Напряжение накала 5,7 – 6,9 В • Амплитуда напряжения анода 300 В • Напряжение между катодом и подогревателем 100 В • Напряжение между двумя любыми электродами 350 В • Наибольший ток в цепи анода в импульсе 300 мА • Наибольшее значение среднего тока в цепи анода: - выпрямительный режим 75 мА - релаксационный режим 2 мА • Сопротивление резистора в цепи сетки 100-500 кОм
