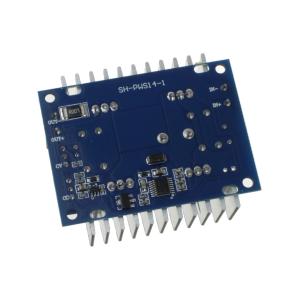

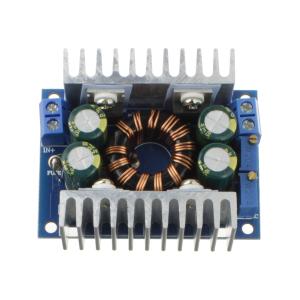

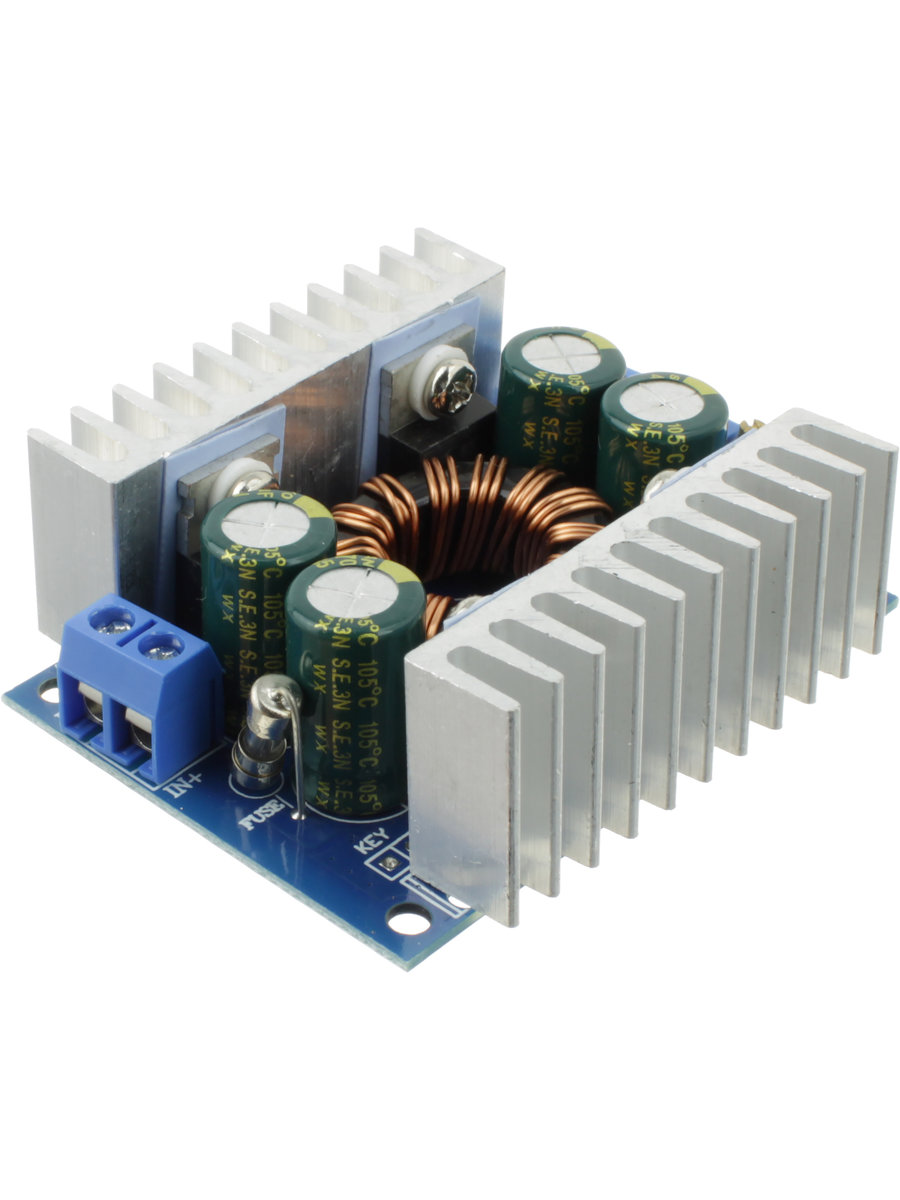

Преобразователь напряжения SZ-08CV повышающий, понижающий DC-DC

Преобразователь DC-DC повышающий-понижающий на LTC1625 со стабилизацией выхода
60x50x23mm;
Ucc=5-30V;
Uout=1.25-30V; Imax=8A;
стабилизация на выходе независимо от напряжения на входе; для солн. батарей
DC-DC конвертер
Характеристики модуля: неизолированный модуль автоматического повышающего/понижающего преобразователя с синхронным выпрямлением
Входное напряжение: 5-30 В постоянного тока
Входной ток: 8 А (макс.), пиковый 10 А (при длительной работе 6 А)
Статический ток: 4 мА (при разных рабочих напряжениях статический ток может иметь небольшую погрешность)
Выходное напряжение: 1,25 В-30 В (плавная регулировка)
Выходной ток: 10 А (макс.) (естественное охлаждение 5 А для длительной работы)
Диапазон выходного постоянного тока: 0,2 А-10 А
Выходная мощность: 50 Вт при длительной работе, максимальная мощность может достигать 100 Вт, пожалуйста, учитывайте это при использовании.
Рабочая температура: от -40 до + 85 градусов
Рабочая частота: 150 кГц
Эффективность преобразования: обычно 91% (от 12 В до 12 В 5 А), МАКСИМАЛЬНАЯ 93%
Защита от перегрузки по току: Есть
Защита от короткого замыкания: Есть (защита с ограничением тока)
Защита от перегрева: (автоматическое снижение выходного напряжения после перегрева)
Защита от переполюсовки на входе: Отсутствует (при необходимости установите диод на входной порт)
Защита от обратного потока на выходе: Да, нет необходимости добавлять диод для предотвращения обратного потока при зарядке.
Способ подключения: клеммы (IN - вход, OUT - выход)
Размер: 60 мм * 53 мм * 22 мм (Д * Ш * В)
Приложения:
Регулируемый источник питания.
Регулятор солнечных батарей.
Зарядите аккумулятор.
Подключите мощный светодиод.
Источник питания для вашего электронного устройства.
Способ регулировки выходного тока:
1.Отрегулируйте потенциометр CV в соответствии с вашим аккумулятором или светодиодом, установите необходимое значение выходного напряжения.
2.Поверните потенциометр CC примерно на 30 оборотов против часовой стрелки, чтобы выходной ток был минимальным. Подключите светодиод, установите потенциометр CC на желаемый ток. При зарядке аккумулятора сначала он должен быть полностью разряжен, затем, подключенный к выходу, отрегулируйте потенциометр CC на требуемый ток. (Для настройки необходимо использовать полностью разряженный аккумулятор, иначе это будет неточно. Поскольку чем больше остается заряда аккумулятора, тем меньше ток зарядки. ) Пожалуйста, не используйте для регулировки тока короткое замыкание, поскольку специальная схема повышающего преобразователя не позволяет регулировать ток таким образом.
