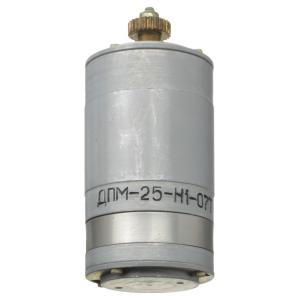

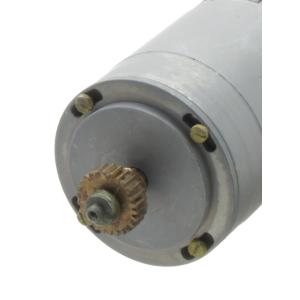

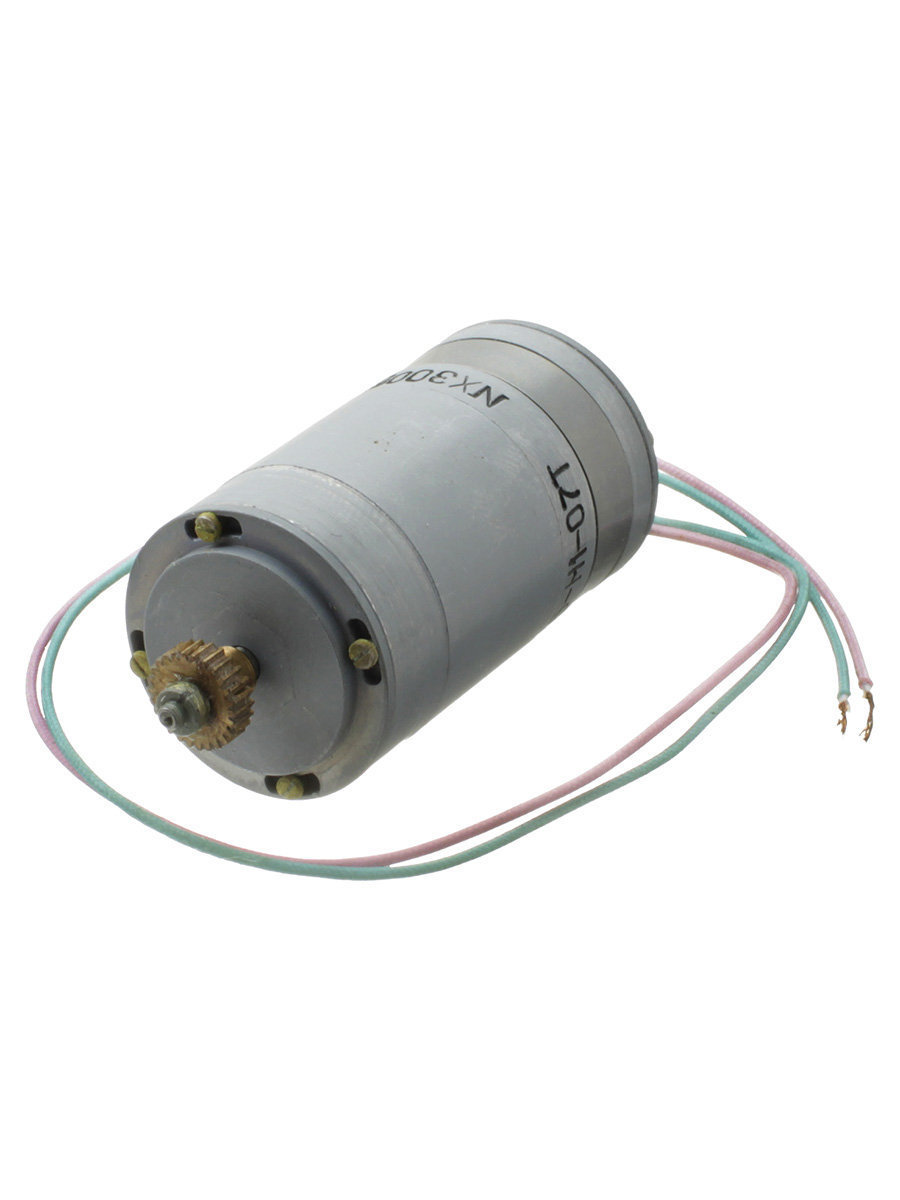

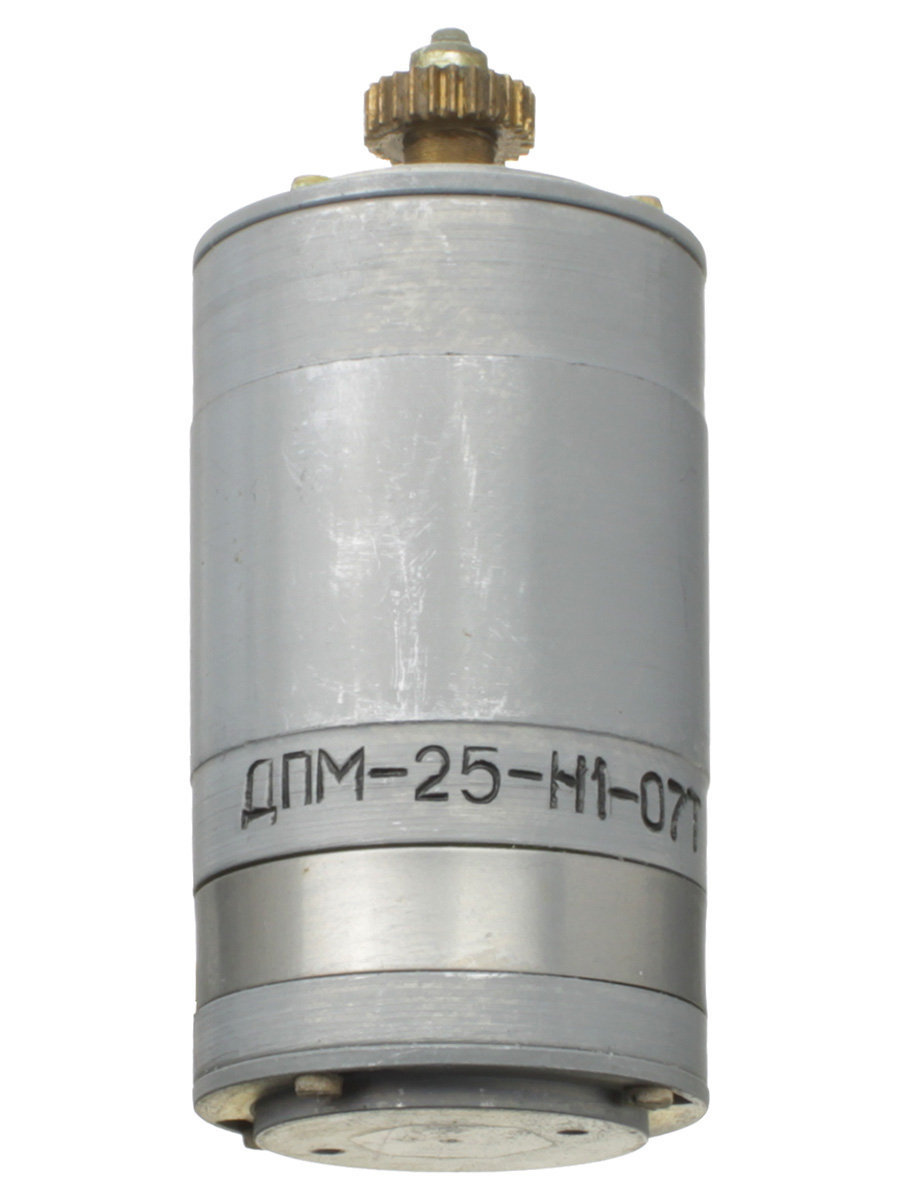

Мотор ДПМ-25-Н1-07Т

Электродвигатель коллекторный постоянного тока ДПМ-25-Н1-07Т с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 27 В, мощностью 2,54 Вт, с одним выходным концом вала. Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия. Двигатель ДПМ-25-Н1-07Т применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения. Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей. Электродвигатель обеспечивает работу при обоих направлениях вращения. Режим работы - работа 3 мин при непрерывном изменении направления вращения на ходу через каждые 10 с, перерыв 5 мин (1 цикл). Рабочее положение двигателя в пространстве произвольное. Маркируется цифро-буквенным кодом на корпусе. Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С. Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15g и ударных нагрузок до 40g.
ДПМ-25-Н1-07Т
ДПМ - электродвигатель с возбуждением от постоянных магнитов;
25 - номер габарита (диаметр корпуса в мм);
H1 - конструктивное исполнение: - H1 - с одним выходным концом вала;
07Т - порядковый номер исполнения по номинальным данным.
Технические и эксплуатационные характеристики двигателя ДПМ-25-Н1-07Т:
Напряжение питания, В ...... 27
Номинальная мощность, Вт ...... 2,54
Частота вращения, об/мин ...... 4500
Номинальный вращающий момент, мН*м ...... 5,39
Пусковой момент, мН*м ...... 12,3
Потребляемый ток, А ...... 0,35
Коэффициент полезного действия, % ...... 27
