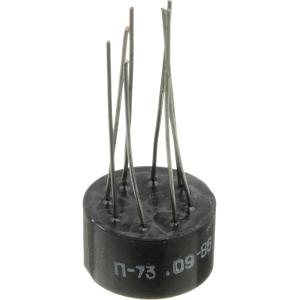

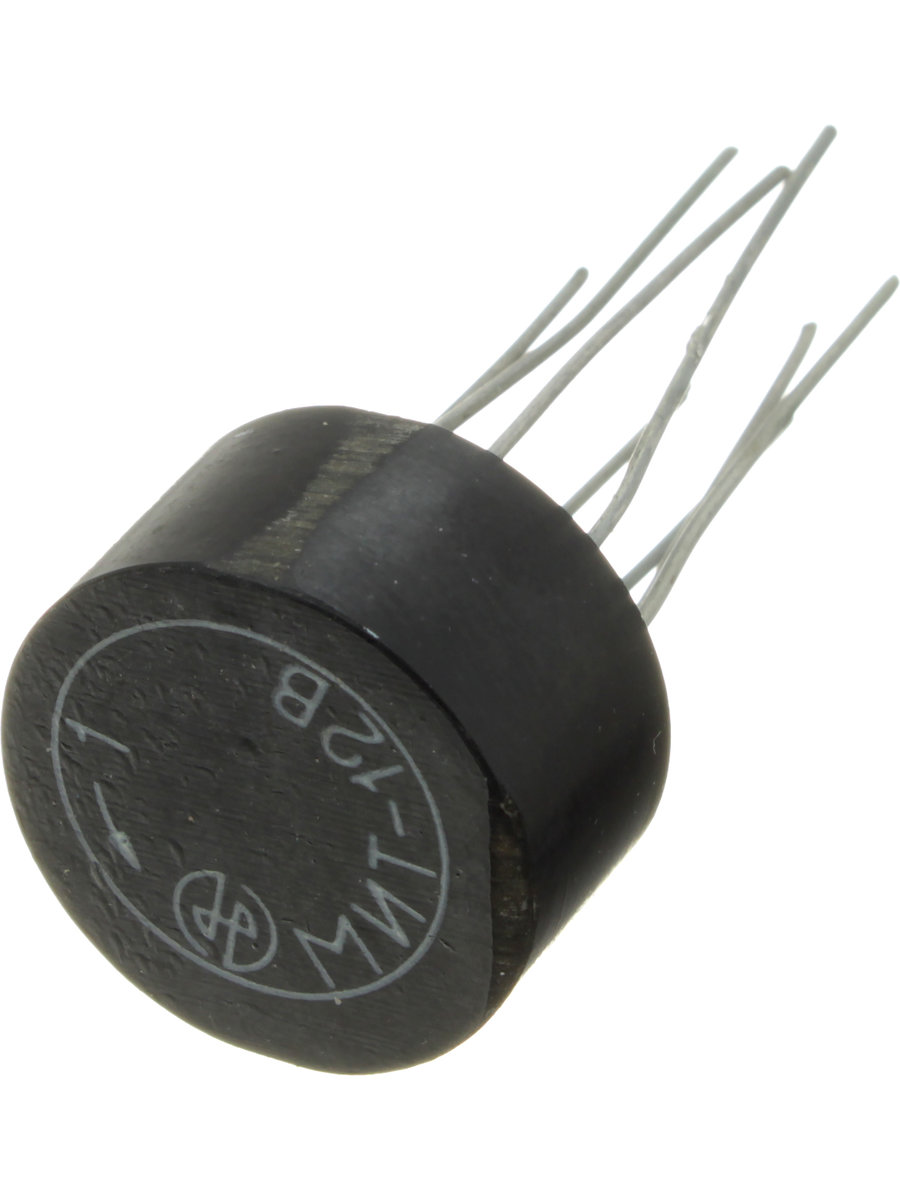

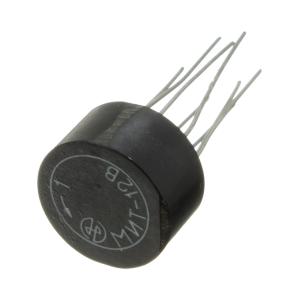

Трансформатор МИТ-12В

Малогабаритные импульсные трансформаторы МИТ предназначены для применения в радиотехнической аппаратуре производственно-технического назначения. Трансформаторы используют для выполнения различных функций: передачи, формирования, преобразования или запоминания импульсных сигналов.
Малогабаритные импульсные трансформаторы с повышенной влагоустойчивостью серии МИТ выпускаются 11 типономиналов одного конструктивного исполнения с одной, двумя или тремя вторичными обмотками.
Основные технические характеристики
• Длительность импульсов ...... от 0,04 до 4 мкс;
• Частота следования импульсов ...... от 0,1 кГц до 10 кГц;
• Ток намагничивания ...... от 45 до 210 мА;
• Максимально допустимое рабочее напряжение ...... до 300 В;
• Максимально допустимый ток в обмотках (импульсный) ...... до 2 А;.
• Сопротивление изоляции между обмотками ...... не менее 5000 МОм;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Габаритные размеры ...... диаметр 22 мм, высота 13 мм;
• Маркировка «В» - высота корпуса с выводами 55 мм;
