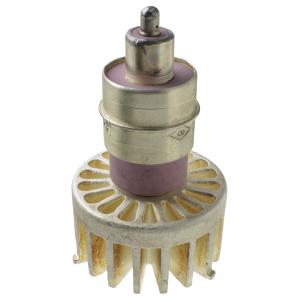

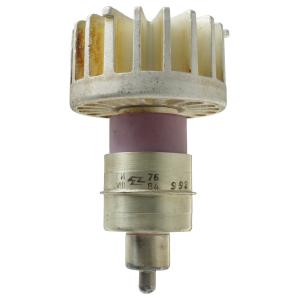

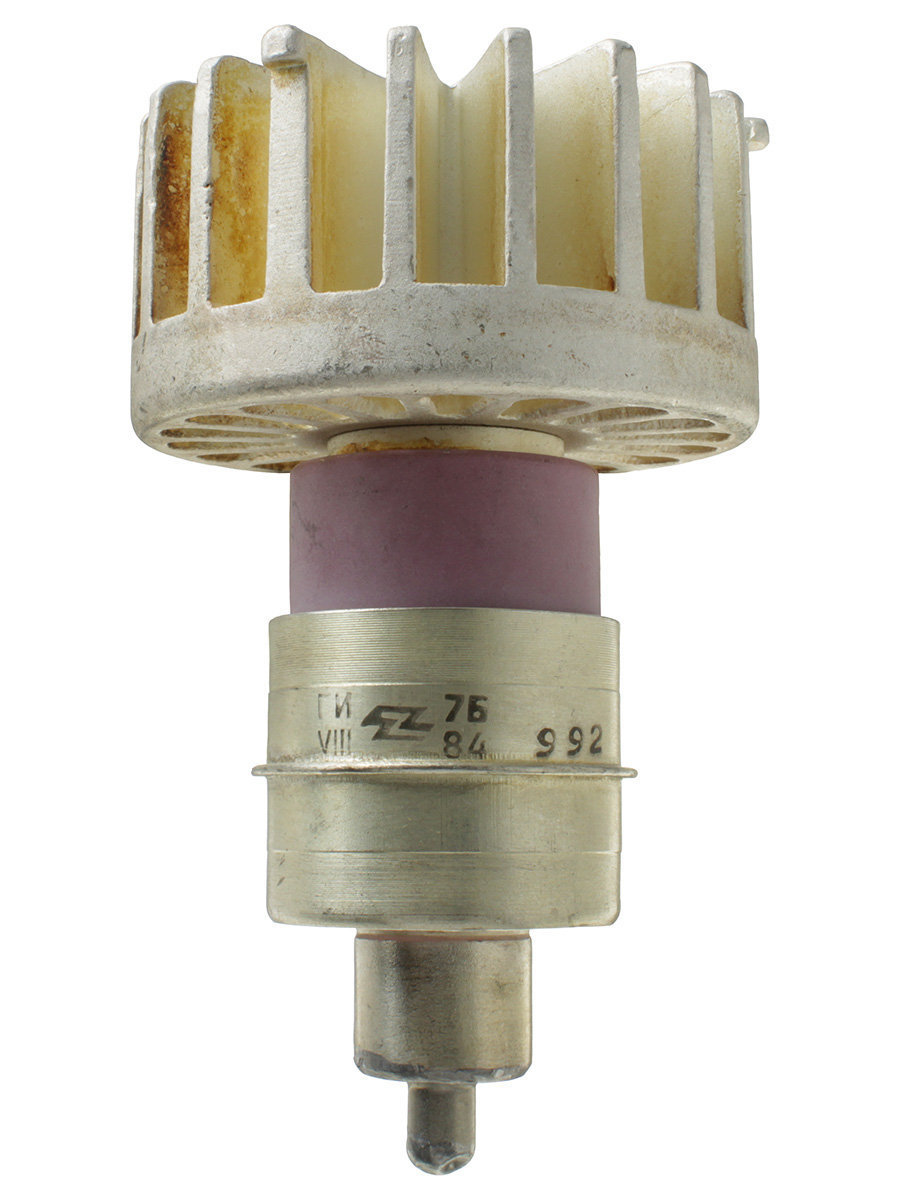

Радиолампа ГИ-7Б генераторный триод

Импульсный генераторный триод ГИ-7Б в металлокерамическом исполнении с принудительным воздушным охлаждением для работы в сантиметровом и дециметровом диапазоне частот. Предназначен для генерирования и усиления колебаний в непрерывном режиме и импульсном режиме на частотах от 300 до 3000 МГц и мощностью до 11 кВт при анодной импульсной модуляции. Триод ГИ-7Б применяется для работы в генераторах с самовозбуждением и в усилителях радиотехнической аппаратуры общего и специального назначения. Выпускается в металлокерамическом оформлении с радиатором и цилиндрическими выводами катода, подогревателя и сетки. Охлаждение принудительное воздушное 24 м3/ч. Габаритные размеры триода ГИ-7Б: - высота лампы - не более 110,5 мм; - диаметр лампы - не более 65 мм. Масса не более 330 г.
Ток накала 1,925 ± 0,125 А Ток анода в начале характеристики (при Uа=1,5 кВ, Uс= -40 В) не более 5 мА Ток сетки обратный (при Uа=1,5 кВ) не более 50 мкА Ток эмиссии в импульсе (при Uа=Uс=400 В) не менее 20 А Ток утечки сетка - катод (при Uс= -200 В) 40 - 80 А Крутизна характеристики 23 ± 3 мА/В Проницаемость (при изменении Uа на 200 В) 1,5 ± 0,3 % Напряжение в рабочей точке (отрицательное) 10 ± 2,5 В Колебательная мощность в импульсном режиме не менее 12 Вт Междуэлектродные емкости, пФ: - входная 11,1 ± 1,1 - выходная 4,6 ± 0,4 - проходная 0,075 ± 0,02
