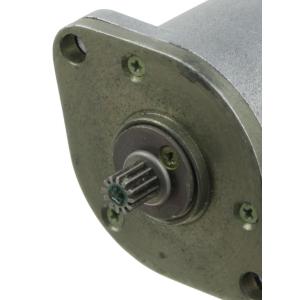

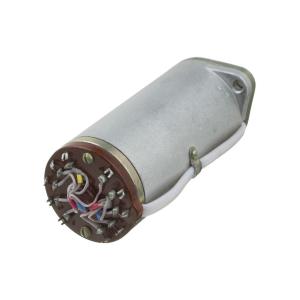

Мотор ДГ-0.5ТВ, двигатель-генератор

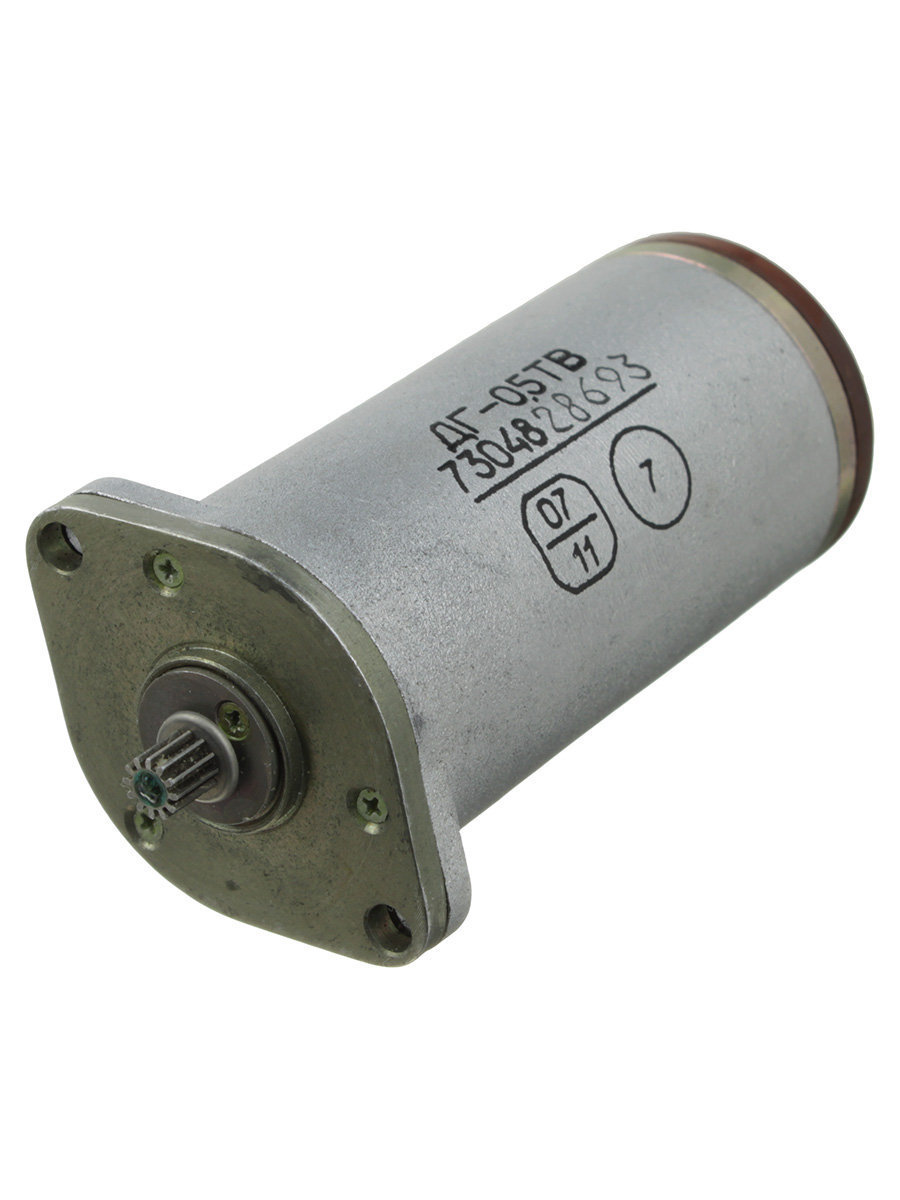

Двигатель-генератор ДГ-0.5ТВ переменного тока, двухфазный с полым немагнитным ротором для работы при напряжении питания 36 В, с частотой напряжения возбуждения 400 Гц и мощностью 0,5 Вт. Применяется в системах автоматического регулирования и контроля в электронном и радиотехническом оборудовании специального назначения. Двигатель-генератор ДГ-0.5ТВ состоит из электродвигателя и встроенного тахогенератора. Сдвиг фаз между напряжениями питания обмотки возбуждения и обмотки управления двигателя должен быть осуществлен с помощью специальных схем, обеспечивающих электрический угол 90° независимо от нагрузки двигателя. Крепление - фланцевое. Режим работы - продолжительный, реверсивный. Маркируется цифро-буквенным кодом на корпусе. Двигатель-генератор допускает эксплуатацию при температуре окружающей среды от -60 до +100 °С, относительной влажности 98 % при 40 °С.
Крутизна выходного сигнала на 1000 об/мин - 0,3 В
Частота напряжения питания - 400 Гц
ЭДС трансформации - не более 250 мВ
Потребляемые токи прибора двигатель-генератор ДГ-0,5ТВ :
- возбуждение двигателя - не более 185 мА;
- управление двигателя - не более 130мА;
- возбуждение генератора - 130мА.
Скорость холостого хода прибора двигатель-генератор ДГ-0,5ТВ - не менее 13000 об/мин
