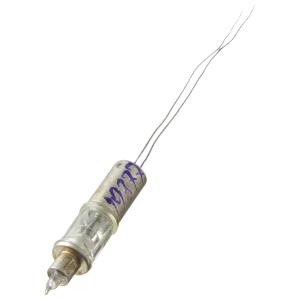

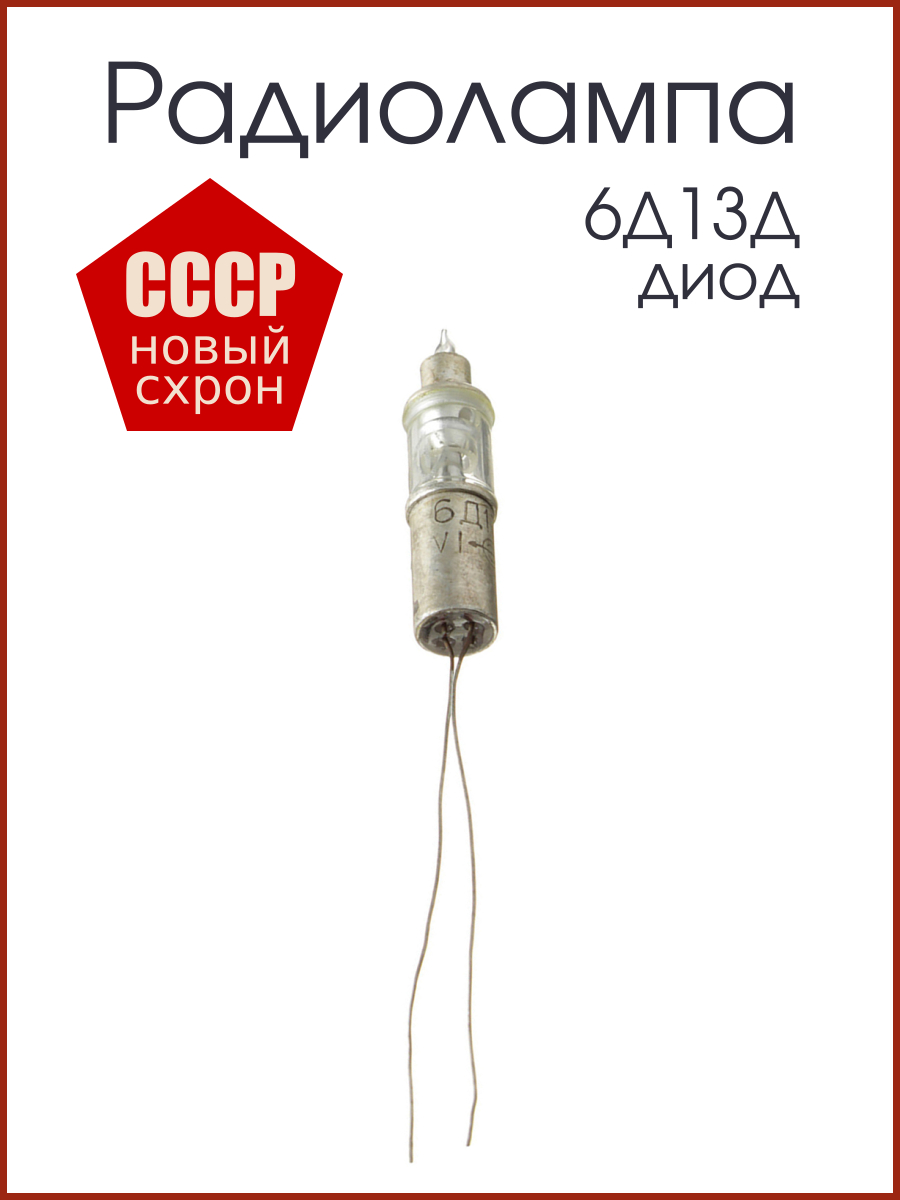

Радиолампа 6Д13Д диод

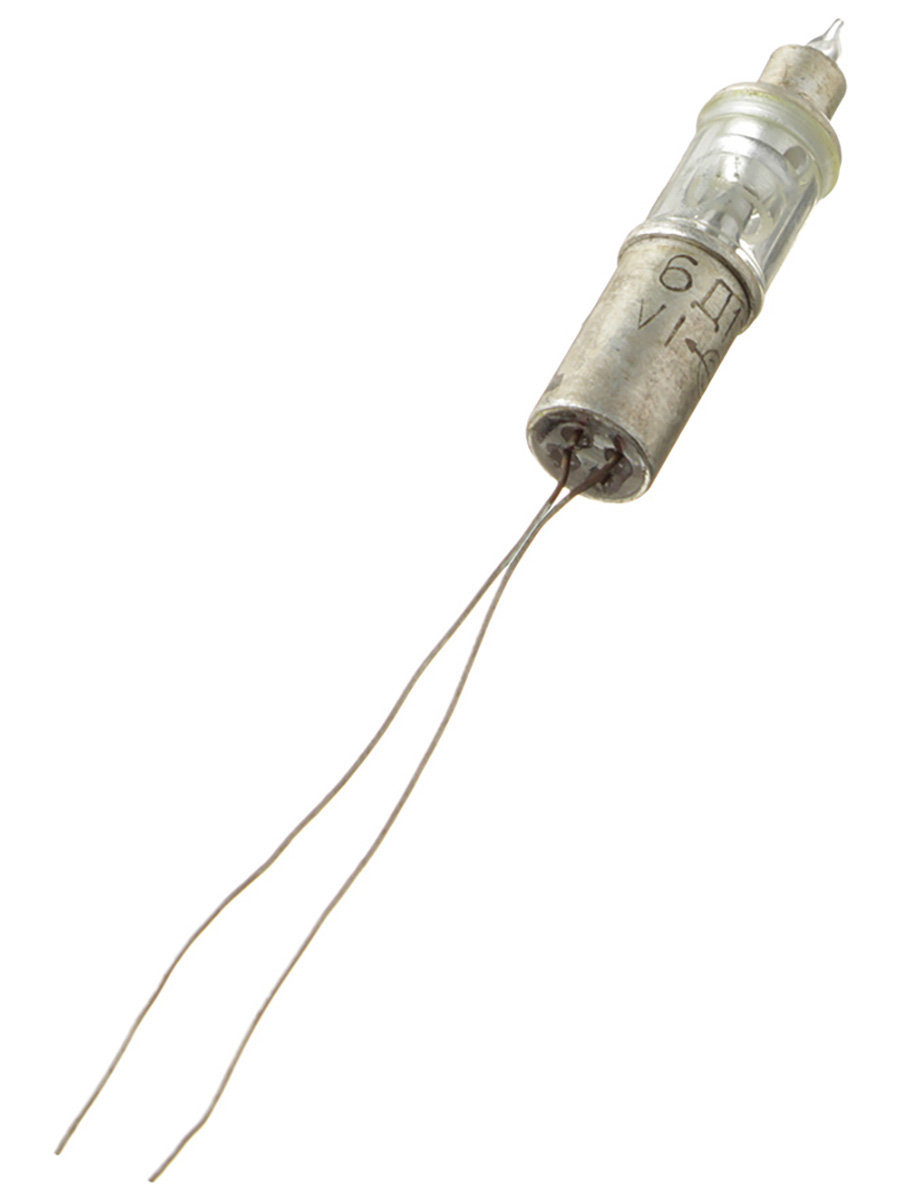

Высокочастотный сверхминиатюрный вибропрочный детекторный диод в металлостеклянном «карандашном» исполнении. Диод 6Д13Д предназначен для детектирования и выпрямления в схемах электронных вольтметров и других радиотехнических устройства в сантиметровом диапазоне частот. Применяется в радиоэлектронной аппаратуре общего и специального назначения. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в металлостеклянном сверхминиатюрном оформлении с дисковыми спаями. Габаритные размеры диода 6Д13Д: / - высота лампы - 29 мм; - диаметр лампы - 7,5 мм. Масса не более 4 г.
Номинальные электрические данные:
Ток накала, мА 210 ±30
Начальный ток анода, мкА не более 0,45
Выпрямленный ток, мкА не менее 200
Обратный ток катода, мкА не более 0,05
Ток утечки между катодом и подогревателем, мкА не более 20
Напряжение виброшумов, мВ не более 1
Резонансная длина волны, см: не более 7,5
Межэлектродные емкости, пФ: - анод-катод не более 1 - катод-подогреватель не более 4 Предельно допустимые электрические величины:
Напряжение накала, В 5,7-7,0
Обратное напряжение, В 450
Напряжение катод-подогреватель, В 150
Наибольшая мощность, рассеиваемая на аноде, Вт 1
Температура баллона лампы, С 190
Интервал рабочих температур, С от -60 до +100
Оформление сверхминиатюрное
