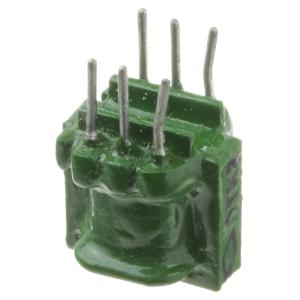

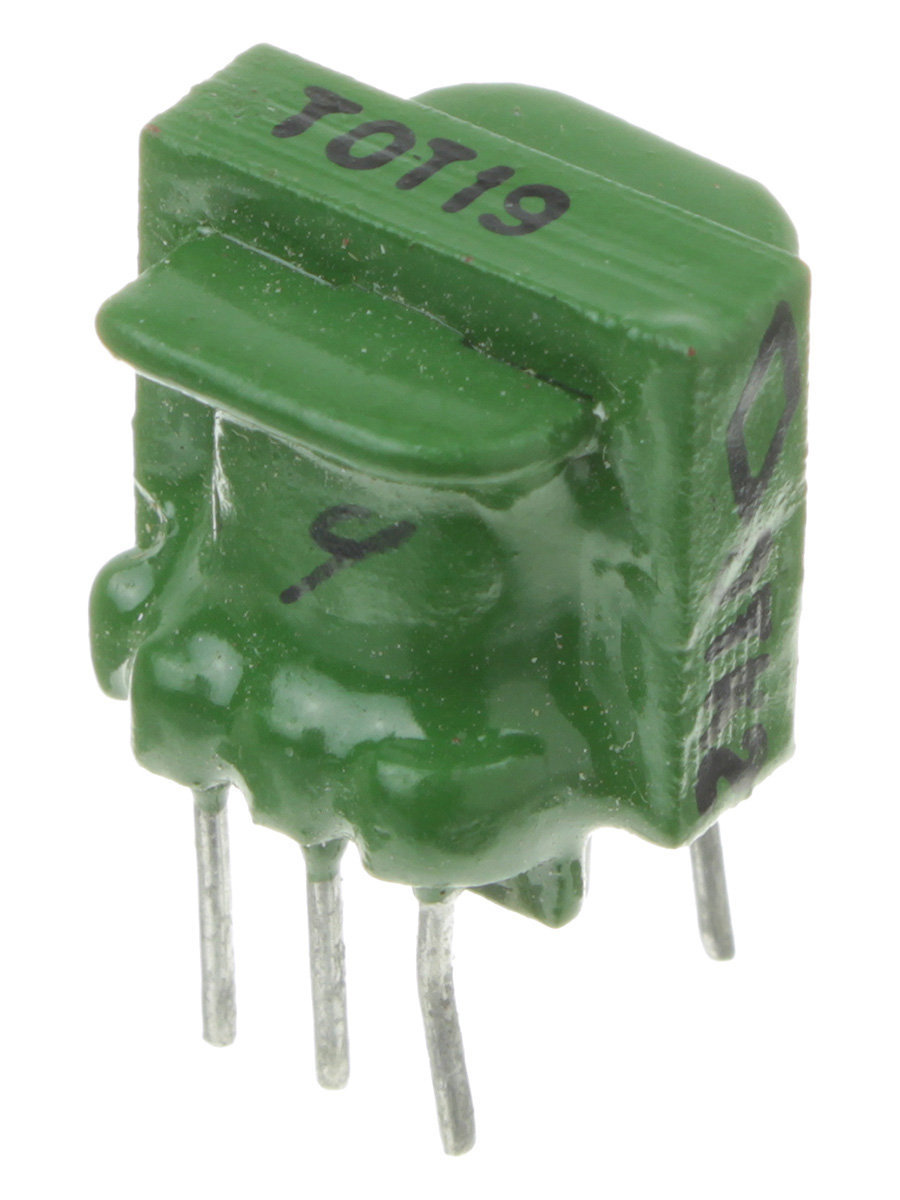

Трансформатор ТОТ-19

Трансформатор согласующий ТОТ-19 выходной низкой частоты предназначен для работы в устройствах низкочастотных трактов, выполненных на полупроводниковых и электровакуумных приборах в аппаратуре с печатным монтажом. Трансформатор согласующий ТОТ-19 используются в усилителях звуковой частоты радиоэлектронной аппаратуры промышленного, бытового и специального назначения.
Основные технические и эксплуатационные характеристики трансформаторов согласующих типа ТОТ:
Рабочий диапазон эффективно воспроизводимых частот ...... 300...10000 Гц;
Диапазон номинальной мощности ...... 0,025...25 В*А;
Резонансная частота ...... не более 1000 Гц;
Максимальное значение испытательного напряжения ...... 500 В;
Коэффициент нелинейных искажений на граничных частотах полосы пропускания 300...10000 Гц ...... не более 5 %;
Коэффициент амплитудно-частотных искажений в диапазоне частот 300...10000 Гц ...... ±2 дБ;
Максимальная амплитуда переменного входного напряжения трансформаторов ...... 140 В; ● Пределы изменения входных сопротивлений трансформаторов ...... 13...22000 Ом;
Максимальное напряжение первичной обмотки ...... 100 В;
Сопротивление нагрузки трансформаторов ...... 4...4000 Ом;
Максимальное постоянное напряжение на обмотках трансформатора ...... 100 В;
Сопротивление изоляции между обмотками, а также между каждой обмоткой и магнитопроводом ...... 1000 Ом;
Максимальное отклонение коэффициента трансформации ...... ±5 %;
Температура окружающей среды ...... -60...+125 °С;
