Трансформатор ТС-40-2 аФ0,470,025 ТУ 1982 год с хранения СССР

Такие трансформаторы предназначались для питания разнообразной транзисторной и ламповой бытовой радиоаппаратуры. Так же применялись в лампово-транзисторных радиолах, магнитофонах и приемниках.

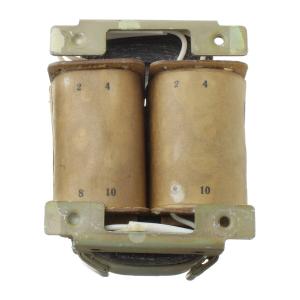

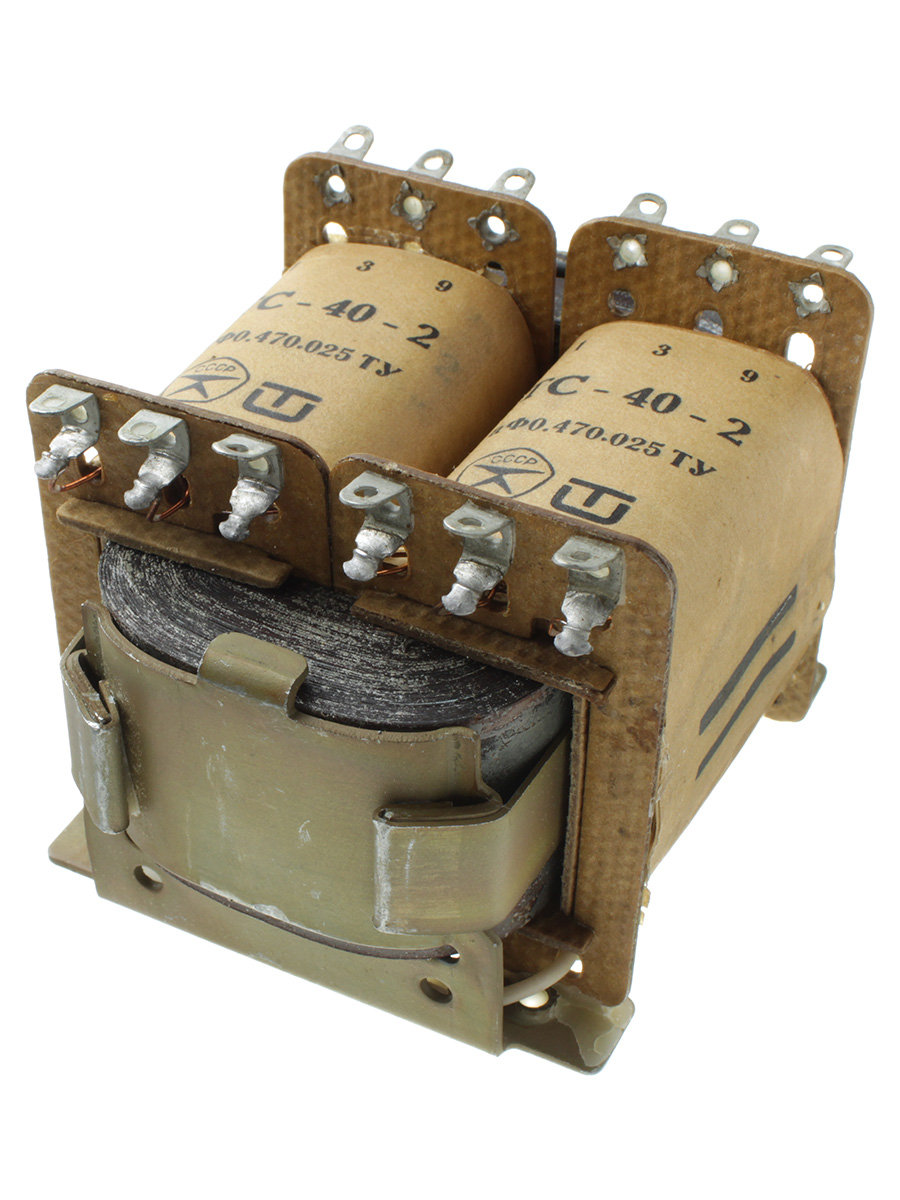

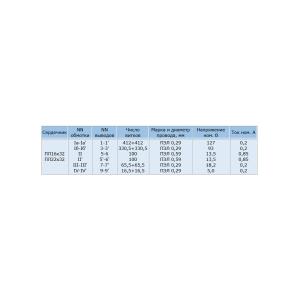

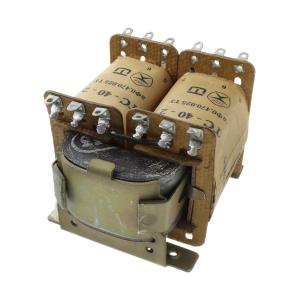

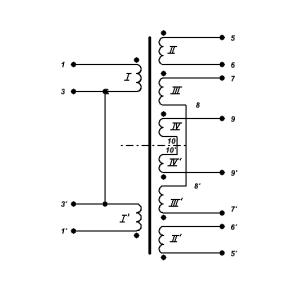

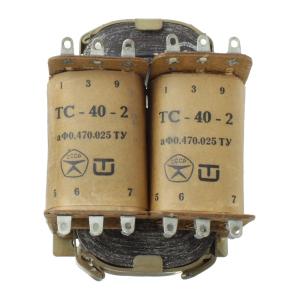

Внешний вид трансформатора ТС-40-2, изображен на рисунке 4, схема трансформатора на рисунке 5, а моточные данные и электрические характеристики в таблице.
Первичная обмотка трансформаторов ТС-40-2 может быть выполнена точно так-же, как и у трансформатора ТС-40-1, нумерация выводов вторичных обмоток при этом не изменяется.
Определить, по какому варианту выполнены первичные обмотки трансформатора, можно его внешним осмотром.
Подключение первичной обмотки к сети 220 вольт трансформатора ТС-40-2 (рисунок 4), производится к выводам 1 и 1', и устанавливается перемычка между выводами 3-3'. Для трансформаторов с первичной обмоткой аналогичной ТС-40-1, согласно схеме ТС-40-1, то есть перемычка устанавливается между выводами 1'-3, а сеть 220 вольт подаётся на выводы 1-3' (или наоборот).


Трансформатор ТС-40-2 в режиме номинальной нагрузки выдает следующие напряжения - 13,5 В (выводы 5-6); - 13,5 В (выводы 5'-6'); - 18,1 В (выводы 7-7'), - 5,0 В (выводы 9-9').

Токи номинальной нагрузки соответственно - 0,85 А; - 0,85 А; - 0,2 А; - 0,2 А.
