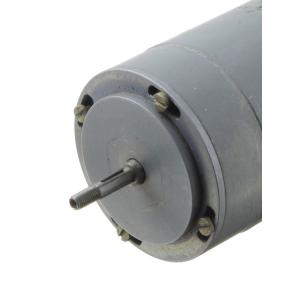

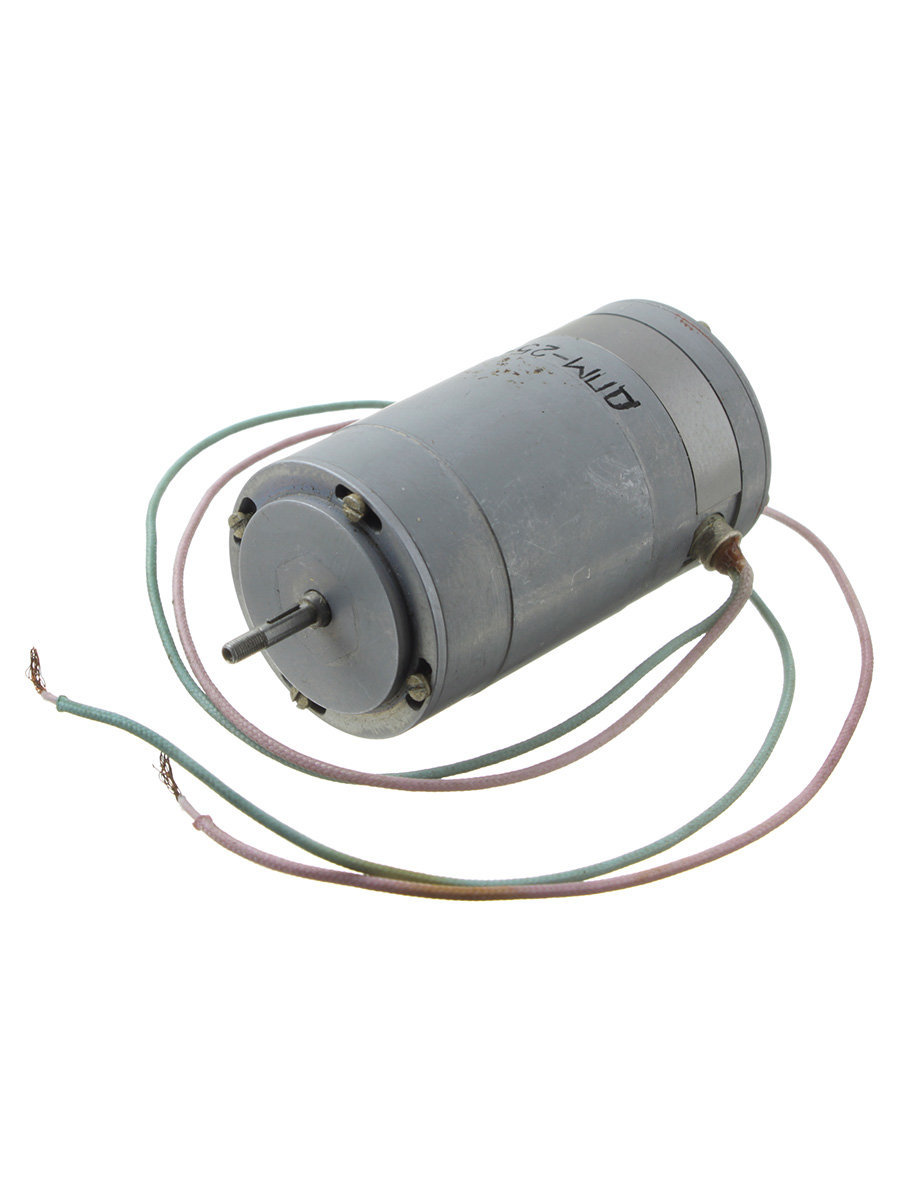

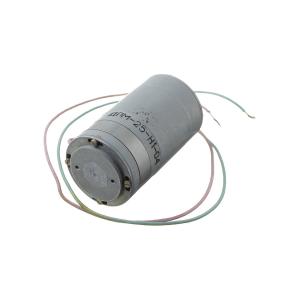

Мотор ДПМ-25-Н1-04

Электродвигатель коллекторный постоянного тока ДПМ-25-Н1-04 с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 27 В, мощностью 1,28 Вт, с одним выходным концом вала. Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия. Двигатель ДПМ-25-Н1-04 применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения. Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается. Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей. Режим работы - продолжительный. Рабочее положение двигателя в пространстве произвольное. Маркируется цифро-буквенным кодом на корпусе. Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С. Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15 g и ударных нагрузок до 40 g.
Технические и эксплуатационные характеристики двигателя ДПМ-25-Н1-04:
Напряжение питания, В ...... 27
Номинальная мощность, Вт ...... 1,28
Частота вращения, об/мин ...... 2500
Номинальный вращающий момент, мН*м ...... 4,9
Пусковой момент, мН*м ...... 7,85
Потребляемый ток, А ...... 0,22
Коэффициент полезного действия, % ...... 22
