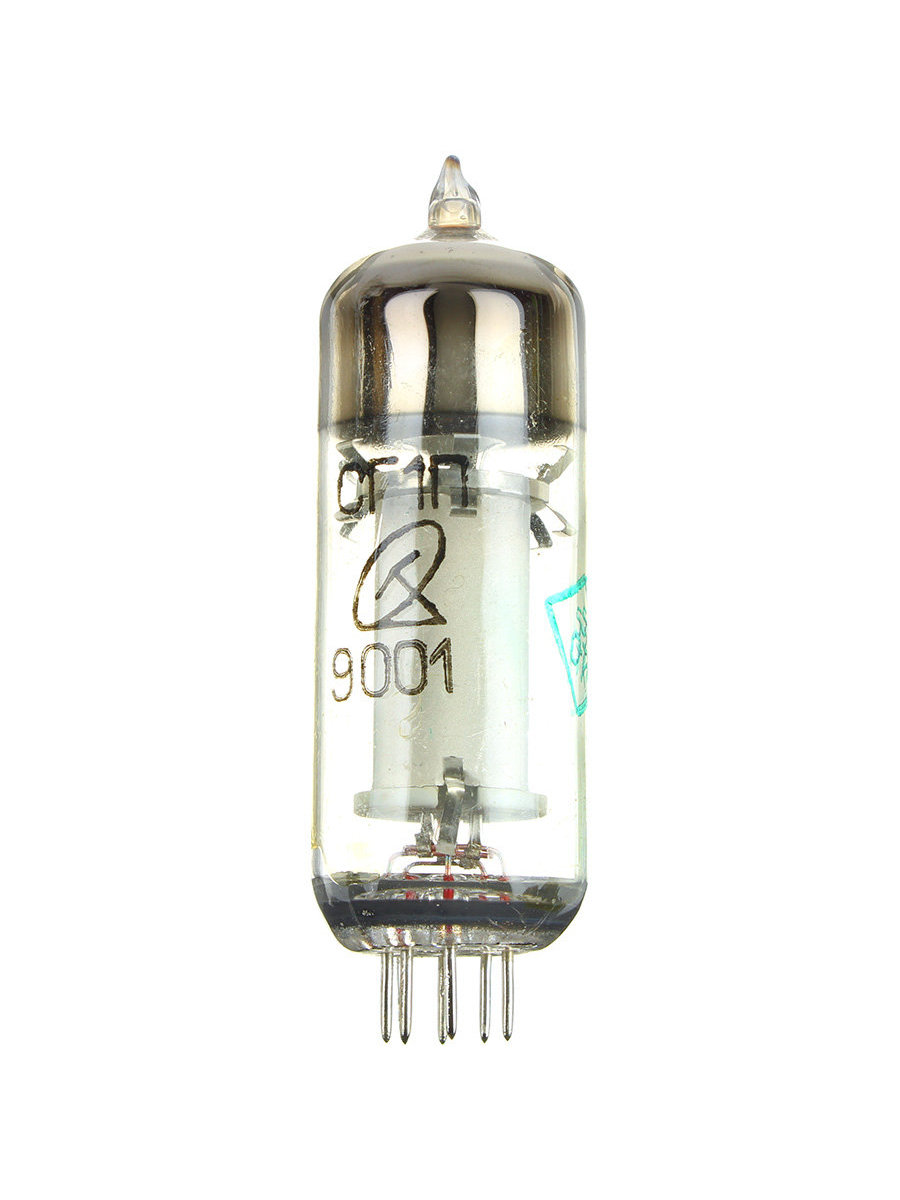

Радиолампа СГ-1П стабилитрон

Стабилитрон тлеющего разряда в стеклянном пальчиковом исполнении. Предназначен для непосредственной стабилизации напряжения постоянного тока или создания опорного напряжения. Может быть применён в измерительной аппаратуре, а также в супергетеродинных приёмниках для стабилизации напряжений экранных сеток и анодных цепей гетеродинов.

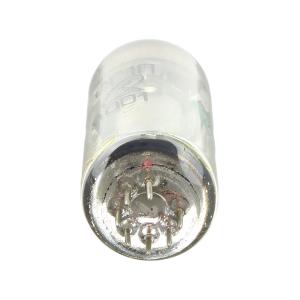

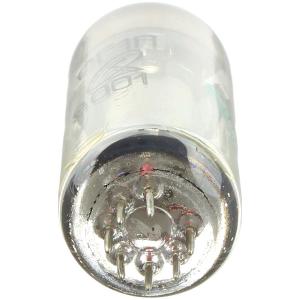

Стабилитрон СГ1П используется в радиотехнических устройствах общего и специального назначения. Катод холодный. Баллон наполнен аргоно-гелиевой смесью. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Цоколь 7-штырьковый с пуговичным дном.
Расположение штырьков: РШ4.
Габаритные размеры стабилитрона СГ1П: - высота лампы - 72 мм; - диаметр лампы - 22,5 мм;
Масса не более 20 г.
Напряжение зажигания, В ...... не более 175;
Напряжение стабилизации, В ...... 149;
Наименьший ток стабилизации, мА ...... 5;
Наибольший ток стабилизации, мА ...... 30;
Изменение напряжения стабилизации при изменении тока в рабочем диапазоне, В ...... не более 3,5.
Расшифровка маркировки стабилитрона: СГ1П СГ - буквы, определяющие тип лампы: СГ - стабилитрон газоразрядный; 1 - число порядкового номера разработки данного типа лампы; П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.
