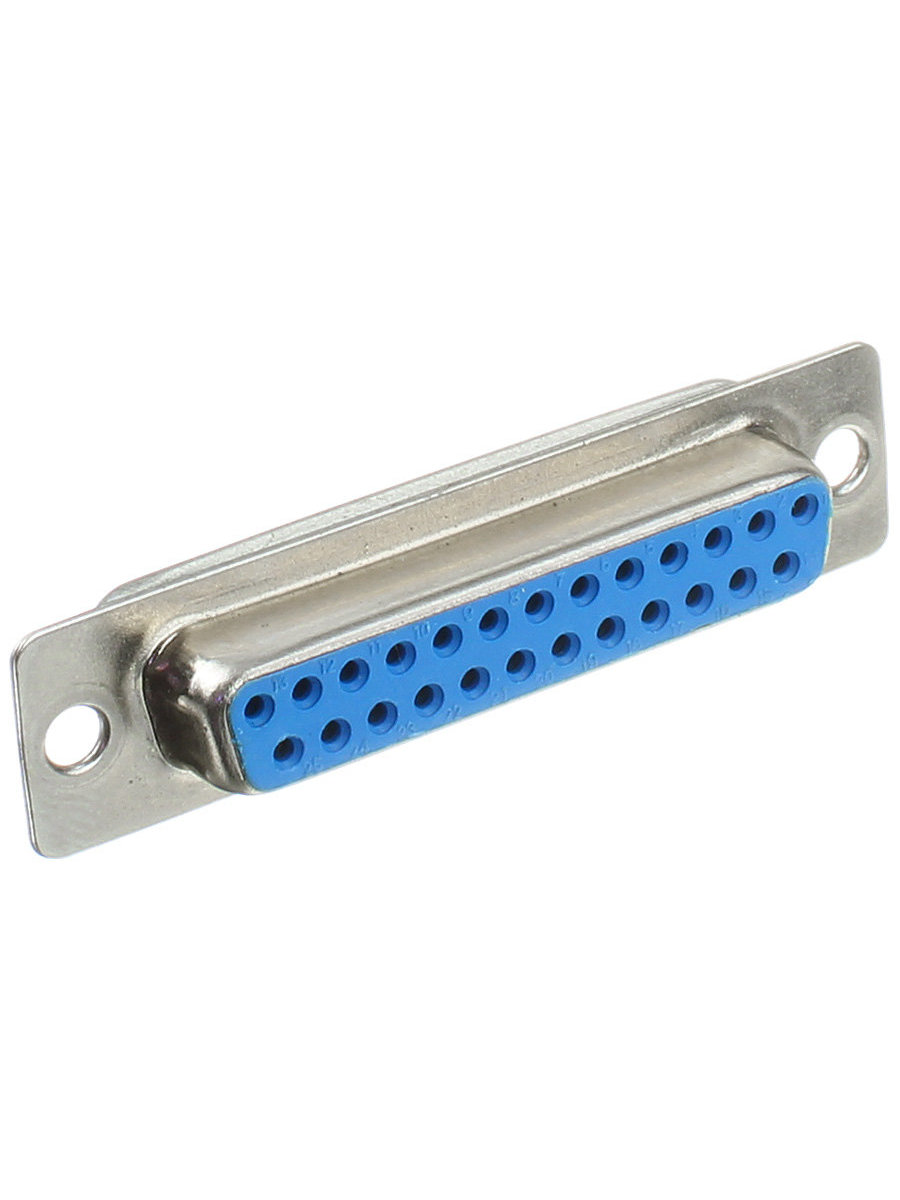

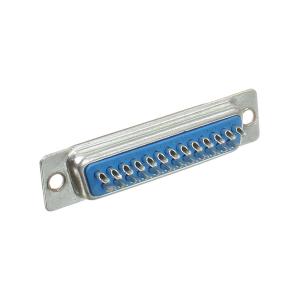

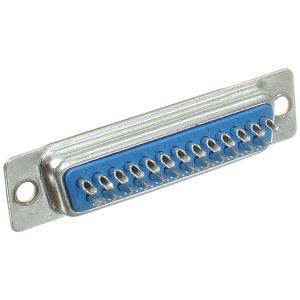

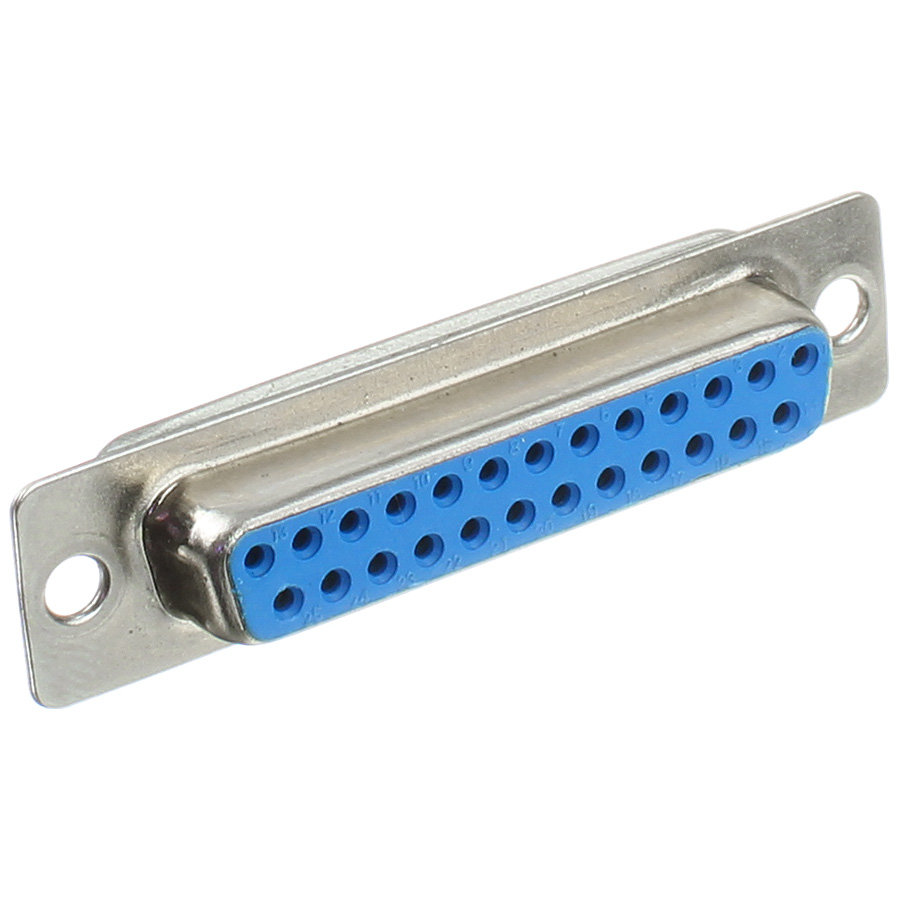

Разъем DS25SWZT D-SUB мама 25pin

Разъём D-sub содержит два или более параллельных рядов штырьковых контактов или контактных гнёзд, обычно окружённых металлическим экраном в форме латинской буквы «D», который обеспечивает механическое крепление соединения, предохраняет от неправильной ориентации при подключении и экранирует от электромагнитных помех. Часть разъёма, содержащая штырьковые контакты, называется по-английски male connector, или plug (по-русски штекер или вилка, или штыревой разъём, или (русский монтажный жаргон) папа), а часть, содержащая контактные гнёзда — female connector, или socket (розетка или гнездо, или гнездовой разъём, или (русский монтажный жаргон) мама). Экран розетки плотно входит внутрь экрана вилки, образуя межэкранный электрический контакт. Если используются экранированные кабели, экраны разъёмов коммутируются с экранами кабелей, обеспечивая, таким образом, непрерывное экранирование для всего соединения, за исключением, как правило, лишь внутренних частей пластмассовых корпусов разъёмов, где производится коммутация жил кабеля с контактами. Полностью непрерывное экранирование достигается при использовании разъёмов с металлическими корпусами, электрически коммутированными с экранами разъёмов и кабелей.

Разъёмы D-sub были изобретены и введены в употребление фирмой ITT Cannon, подразделением ITT Corporation в 1952 году. В принятой этой фирмой системе обозначений буква D обозначает всю серию разъёмов D-sub, а вторая буква используется для указания размера экрана (A = 15, B = 25, C = 37, D = 50, E = 9 контактов стандартной плотности размещения), далее следует число фактически используемых контактов, и буква, обозначающая «пол» разъёма: P или M — plug/male (вилка/папа), S или F — socket/female (розетка/мама). Например, DB25M означает штыревой разъём D-sub с экраном, вмещающим 25 стандартных контактов и фактическим числом контактов, равным 25.
