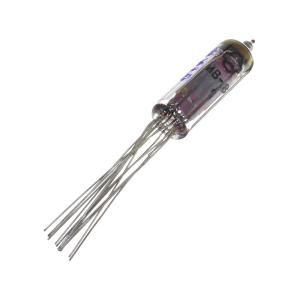

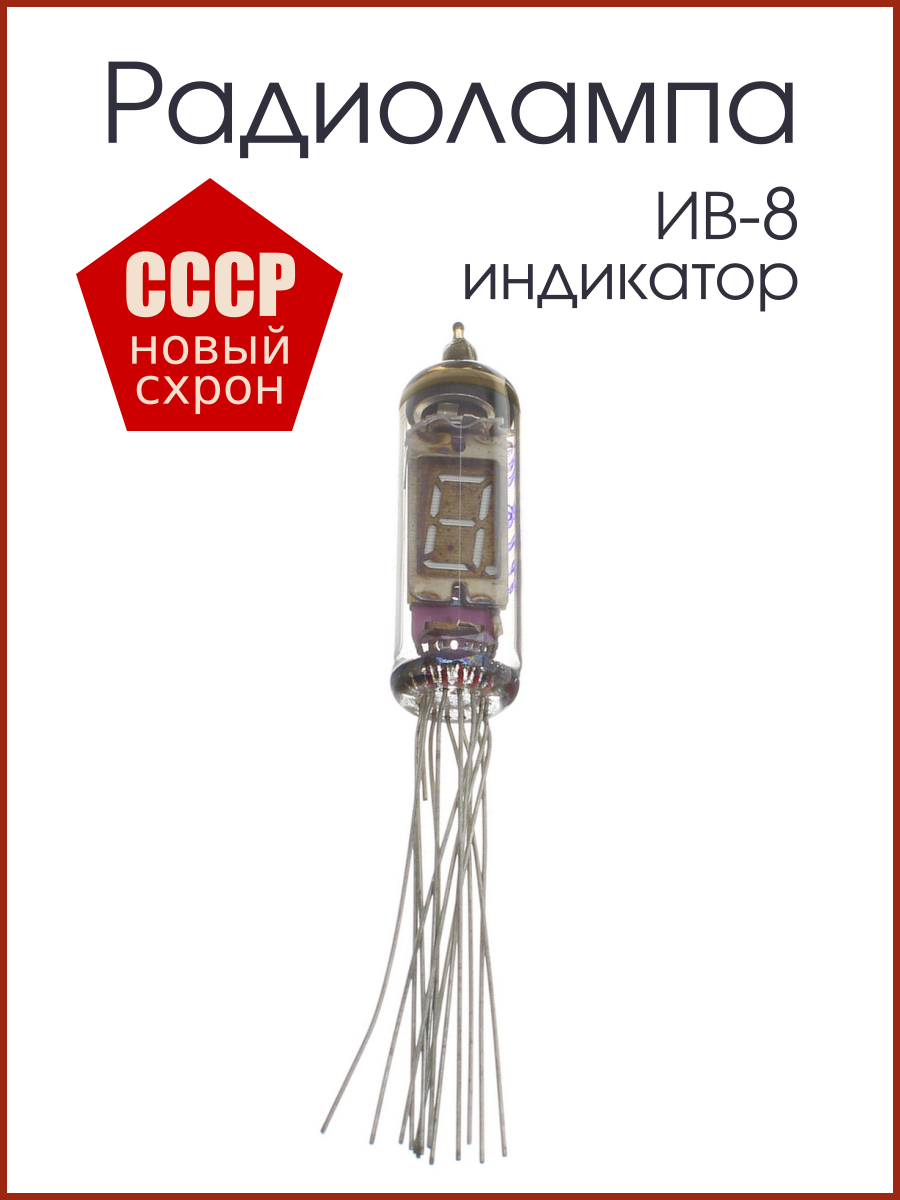

Радиолампа индикатор ИВ-8

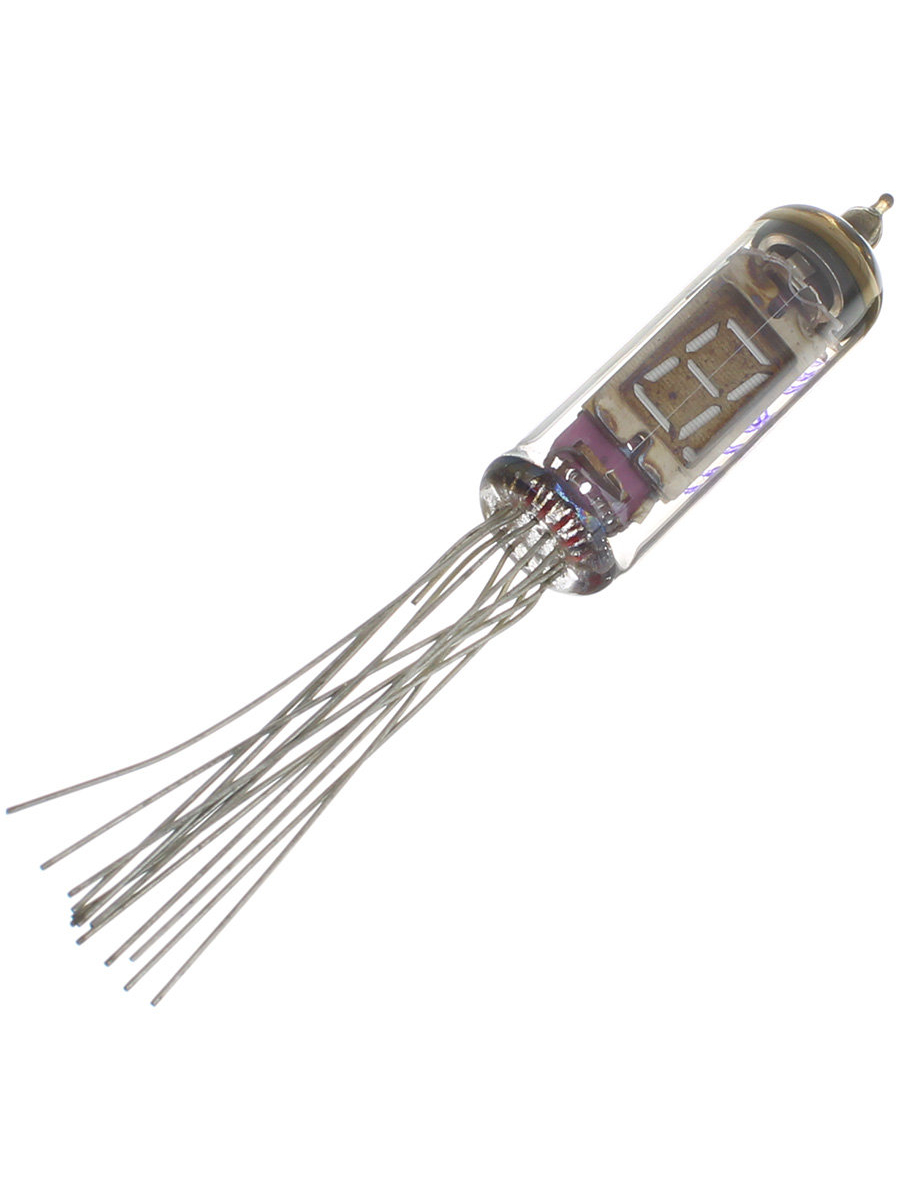

Лампа ИВ-8 (Индикатор)
Индикатор вакуумный люминесцентный одноразрядный для отображения информации в виде цифр, букв и десятичного знака. Оформление — стеклянное, сверхминиатюрное. Индикация производится через боковую поверхность баллона. Размер знакоместа 5,9×8,9 мм. Изображение формируется из светящихся анодов-сегментов. Цвет свечения — зеленый. Масса 6 г. Выводы электродов: 1 — катод; 2 — 6, 9, 10, 12, 13 — аноды-сегменты; 7 — сетка (маска); 8 — катод, проводящий слой на внутренней поверхности баллона. Для получения цифр и букв рекомендуется подключать выводы анодов следующим образом: цифра 1 — 5, 9; цифра 2 — 2, 3, 9, 10, 12; цифра 3 — 3, 5, 9, 10, 12; цифра 4 — 5, 9, 12, 13; цифра 5 — 3, 5, 10, 12, 13; цифра 6 — 2, 3, 5, 10, 12, 13; цифра 7 — 5, 9, 10; цифра 8 — 2, 3, 5, 9, 10, 12, 13; цифра 9 — 3, 5, 9, 10, 12, 13; цифра 0 — 2, 3, 5, 9, 10, 13; десятичный знак — 6; буква А — 2, 5, 9, 10, 12, 13; буква Б — 2, 3, 5, 10, 12, 13; буква Г — 2, 10, 13; буква Е — 2, 3, 10, 12, 13; буква З — 3, 5, 9, 10, 12; буква Н — 2, 5, 9, 12, 13; буква О — 2, 3, 5 ,9, 10, 13; буква П — 2, 5, 9, 10, 13; буква Р — 2, 9, 10, 12, 13; буква С — 2, 3, 10, 13; буква У — 3, 5, 9, 12, 13; буква Ч — 5, 9, 12, 13.
Яркость свечения — 300-500 кд/м2
Угол обзора — ≥80°
Ток накала сегмента — 50±5 мА
Ток сетки — 3-5 мА
Напряжения анодов и сетки в статическом режиме 25-35В ,в импульсном режиме 50-70В
Напряжение накала в импульсном режиме (амплитудное значение) 0,85+0,05-0,1 В
Частота переменного или импульсного напряжения сегмента — менее 105 или более 1000 Гц
Наработка — ≥5000 ч
