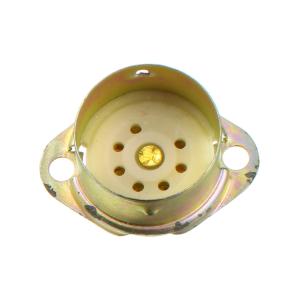

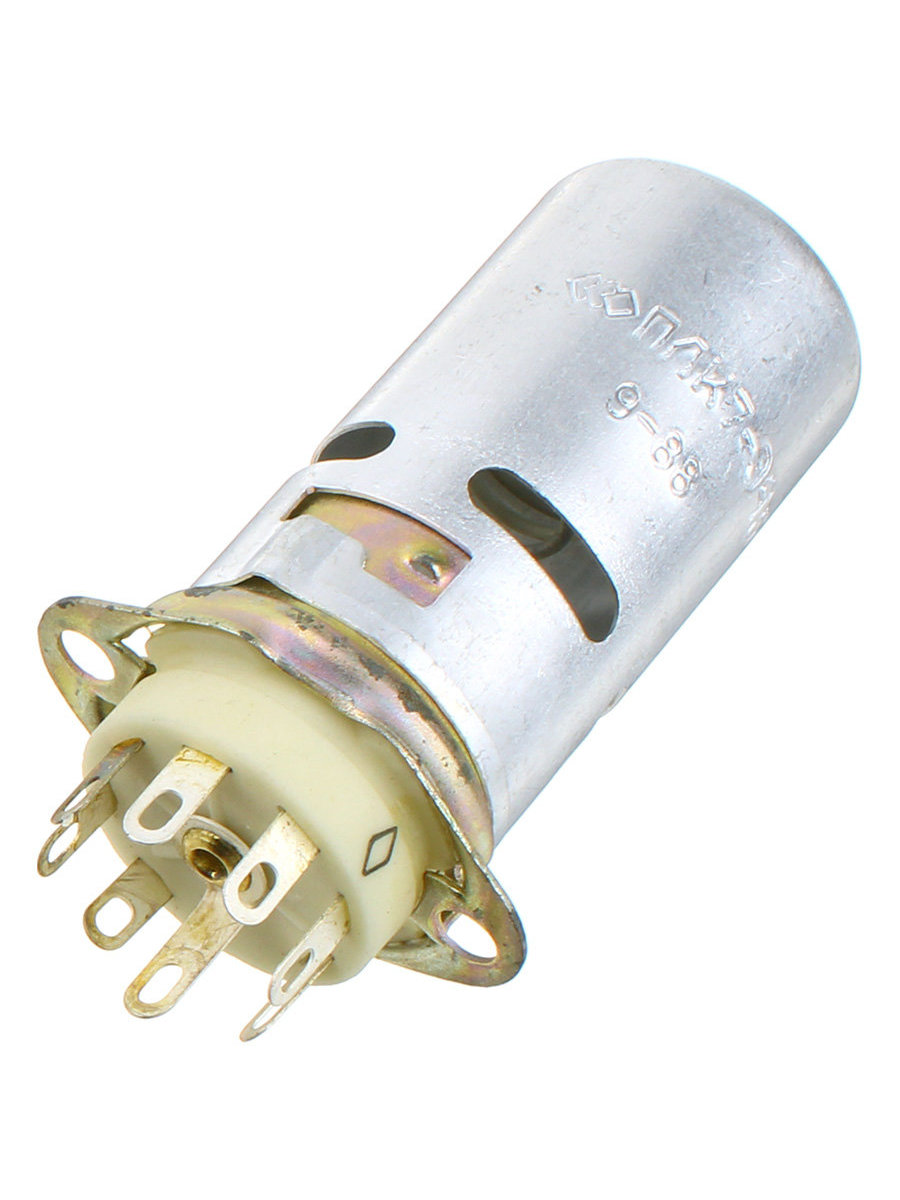

Разъем панель ламповая ПЛК7-Э46

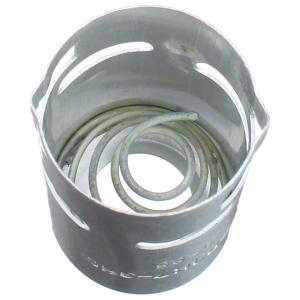

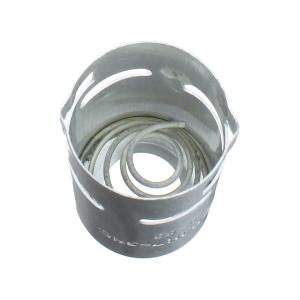

ПЛК7-Э46 Панель ламповая ПЛК7-Э46 миниатюрная в керамическом исполнении с экранированным ламподержателем для установки на шасси в оборудовании. Предназначена для крепления и подключения 7-ми штырьковых электровакуумных приборов с расположением штырьков РШ4 в радиоэлектронной аппаратуре бытового, общепромышленного и специального назначения. Крепление ламповой панели ПЛК7-Э46 в оборудовании фланцевое, осуществляется при помощи обоймы и двух винтов с гайками. Выпускается в климатическом исполнении для умеренного и холодного климата «УХЛ» и тропическом исполнении «Т» Панель ламповая ПЛК7-Э46 допускает эксплуатацию при температуре окружающей среды от -60 до +100 °С и относительной влажности воздуха 98 % при температуре +40 °С. Устойчива к воздействию вибрации в диапазоне частот 5-2000 Гц с ускорением до 7,5 g и воздействию ударных нагрузок с ускорением до 150 g. Расшифровка маркировки ламповой панели: ПЛК7-Э46 ПЛК - панель ламповая в керамическом исполнении; 7 - количество гнезд по числу штырьков на корпусе лампы; Э - тип ламподержателя: Э - экранированный, Д - неэкранированный; 46 - число, определяющее высоту ламподержателя в миллиметрах; Т - климатическое исполнение: «Т» - тропическое, отсутствие буквы - исполнение «УХЛ».
Основные технические и эксплуатационные характеристики ламповой панели ПЛК7-Э46:
● Рабочее напряжение, не более ...... 600 В; ● Рабочий ток, не более ...... 0,5 А;
● Сопротивление электрического контакта ...... не более 0,01 Ом;
● Сопротивление изоляции ...... не менее 1000 МОм;
● Диапазон рабочих температур ...... от -60 до +100°C;
● Срок сохраняемости изделий ...... 11 лет;
● Материал панели ...... керамика;
● Масса ...... не более 12 г.
