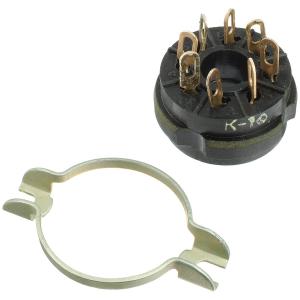

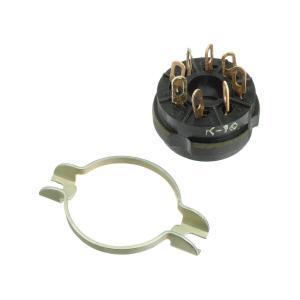

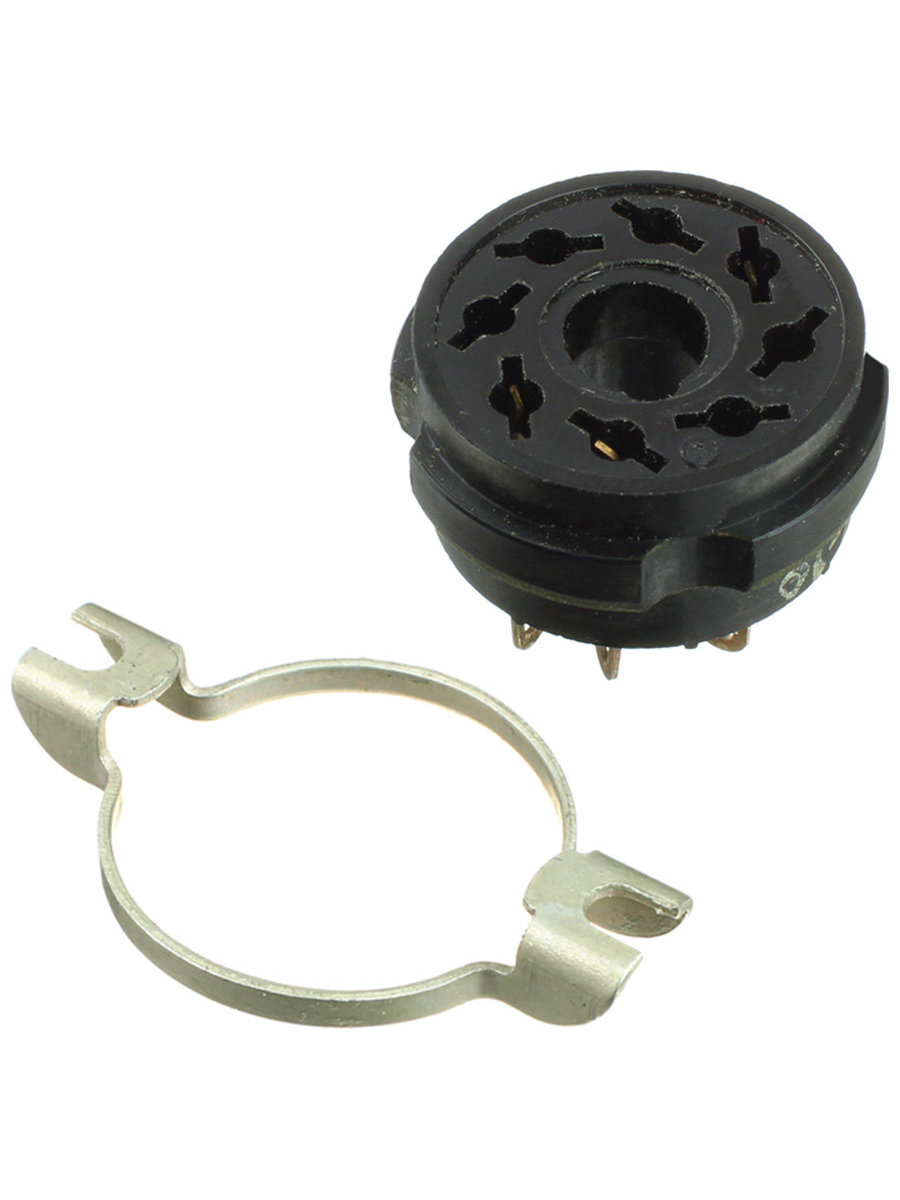

Разъем панель ламповая ПЛ8-2П

ПЛ8-2П Панель ламповая ПЛ8-2П в пластмассовом корпусе для установки, крепления и подключения 8-ми штырьковых электровакуумных приборов с октальным цоколем и расположением штырьков РШ5-1.
Предназначена для работы в радиоэлектронной аппаратуре бытового, общепромышленного и специального назначения. Крепление ламповой панели ПЛ8-2П в оборудовании фланцевое, осуществляется при помощи двух винтов с гайками. Выпускается в климатическом исполнении для умеренного и холодного климата «УХЛ» и тропическом исполнении «Т» по ГОСТ 15150-69. Панель ламповая ПЛ8-2П допускает эксплуатацию при температуре окружающей среды от -60 до +100 °С и относительной влажности воздуха 98 % при температуре +40 °С. Устойчива к воздействию вибрации в диапазоне частот 5-1000 Гц с ускорением до 7,5 g и воздействию ударных нагрузок с ускорением до 150 g. Расшифровка маркировки ламповой панели: ПЛ8-2П ПЛ - панель ламповая; 8 - количество гнезд по числу штырьков на корпусе лампы; 2 - условный номер разработки; П - тип материала корпуса: П - пластмассовый, К - керамический; Т - климатическое исполнение: «Т» - тропическое, отсутствие буквы - исполнение «УХЛ».
Основные технические и эксплуатационные характеристики ламповой панели ПЛ8-2П:
● Рабочее напряжение, не более ...... 1100 В;
● Рабочий ток, не более ...... 5 А;
● Усилие разъема ЭВП с панелью ...... до 7,0 Н (до 0,7 кгс);
● Сопротивление электрического контакта ...... не более 0,01 Ом;
● Сопротивление изоляции ...... не менее 1000 МОм;
● Диапазон рабочих температур ...... от -60 до +100°C;
● Срок сохраняемости изделий ...... 11 лет;
● Материал панели ...... пластмасса;
● Масса ...... не более 21 г.
