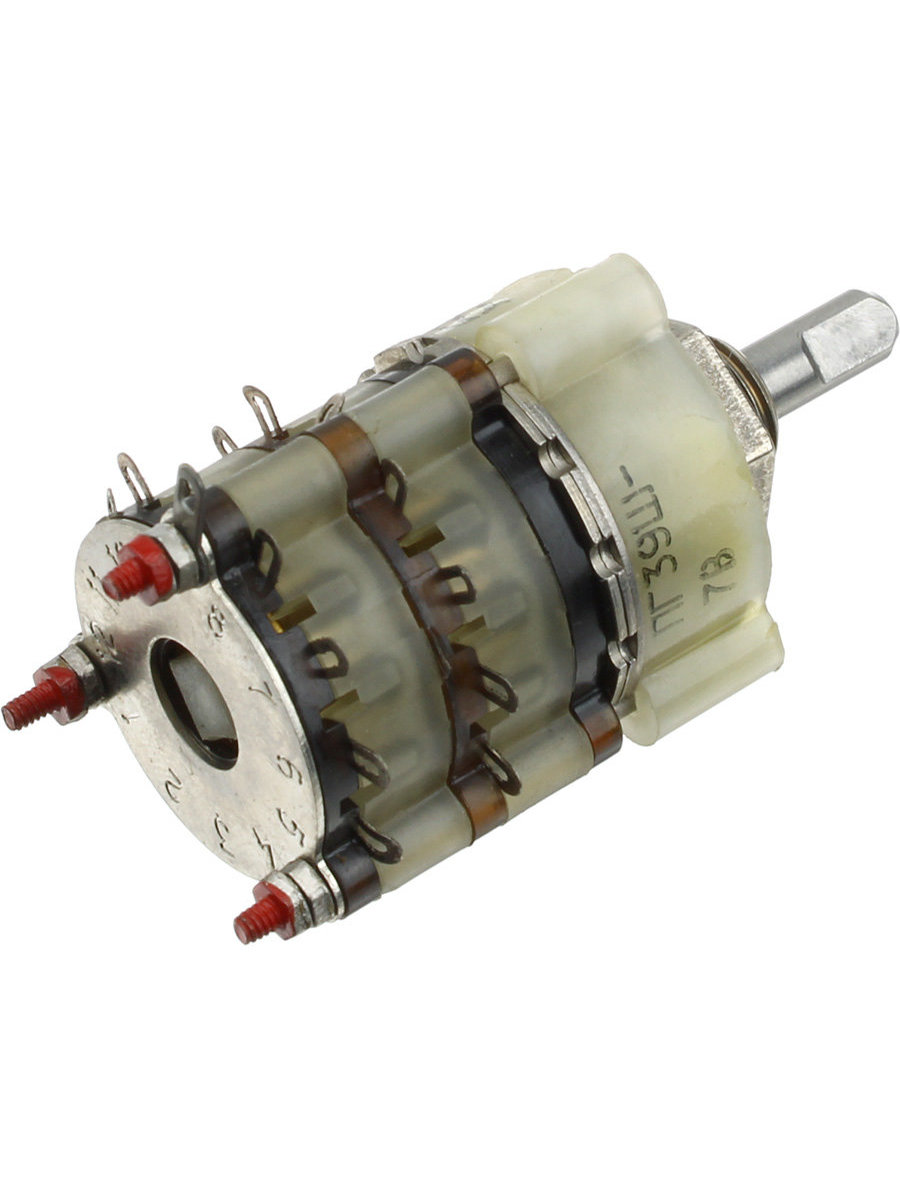

Переключатель галетный ПГ39-27В

ПГ39-27В
Переключатели галетные ПГ39Ш-37В предназначены для работы в электрических цепях постоянного и переменного токов в радиоэлектронной аппаратуре.
Изготовляется четырех конструктивных исполнений: со сплошной полой осью, со сдвоенными осями.
Имеют 190 типоразмеров.
Переключатель поставляется с ручками и без ручек.
Переключатели соответствуют техническим условиям: АГ0.360.067 ТУ.
Климатическое исполнение В по ГОСТ 15150-69.
Технические характеристики переключатели галетные типа ПГ39Ш:
● Ток — не более 0,5 А;
● Напряжение — не более 127 В;
● Максимальная коммутируемая мощность — 10 В·А;
● Испытательное напряжение — не менее 500 В (эфф.);
● Сопротивление контакта — не более 0,05 Ом;
● Сопротивление изоляции — не менее 1000 МОм;
● Число коммутационных циклов в нормальных климатических условиях — 30000;
● Относительная влажность воздуха — до 98 %;
● Диапазон рабочих температур — от -60°С до +85°С;
● Минимальная наработка — 10 000 ч;
● Срок сохраняемости — 15 лет;
● Масса — не более 22 г.
Условные обозначения:
Переключатель ПГ39Ш-7В, где:
— ПГ — переключатель галетный.
— 39Ш — порядковый номер разработки.
— 7 — условный номер типоконструкции переключателя:
— В — всеклиматическое исполнение.
