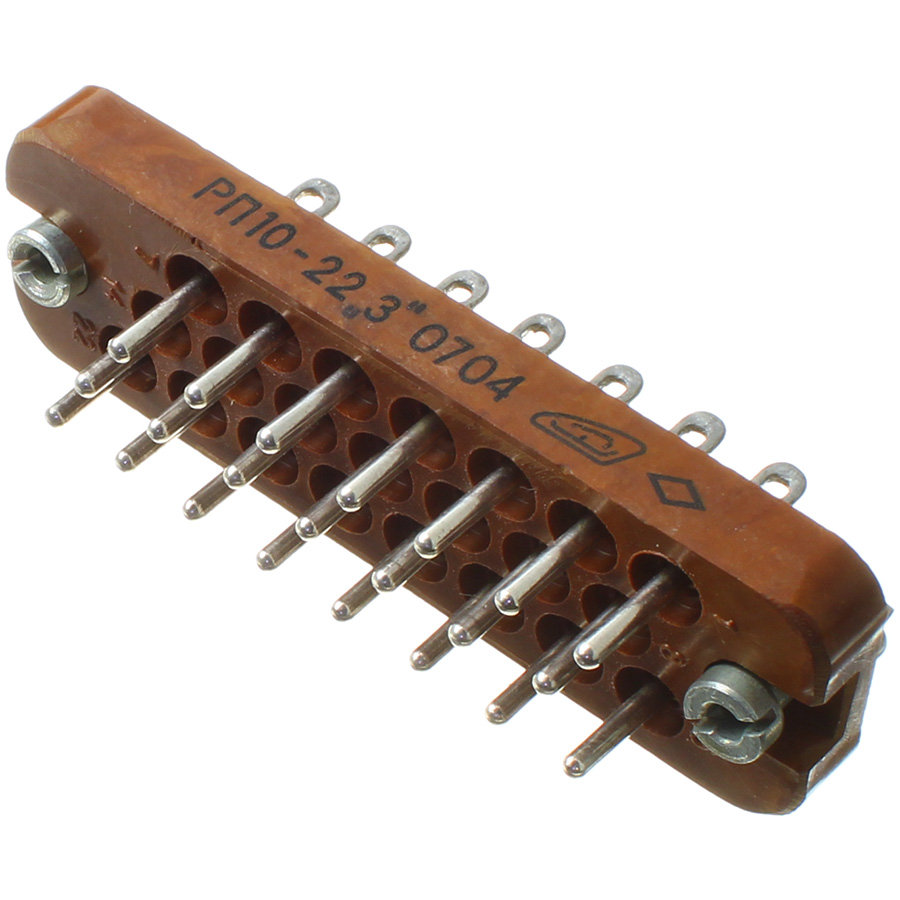

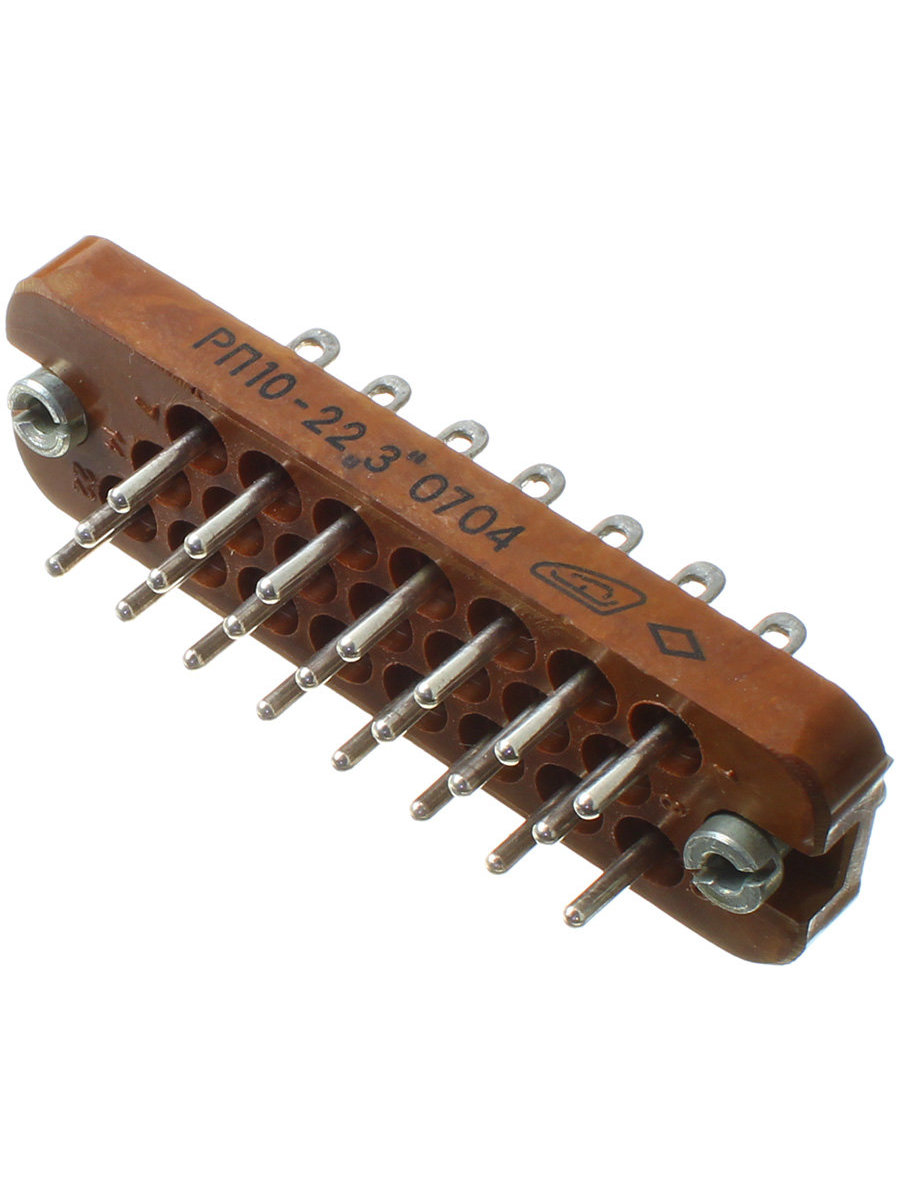

Разъем РП10-22Л розетка

РП10-22 Л розетка
Соединитель РП10-22 Л розетка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа.
Предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1500 В.
Применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители РП10 состоят из двух частей: вилки и розетки.
Вилки и розетки имеют металлический литой или пластмассовый кожух с прямым и угловым выходом кабеля и фиксирующие замки.
Соединители имеют ловители и плавающие контакты.
Подсоединение проводов к хвостовикам контактов методом пайки.
Вид покрытия рабочей поверхности контактов - сплавом олово-висмут или серебро.
Соединители РП10 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» бР0.364.025ТУ;
- приёмка «5» ГЕ0.364.004ТУ;
- приёмка «9» ГЕ0.364.004ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей РП10 - 25 лет со дня изготовления.
Гарантийная наработка:
- 12000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РП10-22 Л розетка
РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный;
10 - Порядковый номер разработки;
22 - Количество контактов: 7,11,15,22,30,42;
З - Наличие замка для фиксации сочленённого положения;
Л - Тип кожуха:
- Л - наличие ловителей (направляющих штырей, втулок);
- У - наличие корпуса с угловым выходом кабеля (жгута);
- П - наличие корпуса с прямым выходом кабеля (жгута);
- УН - наличие универсального пластмассового корпуса (с прямым и угловым выходом кабеля);
П - Материал изолятора: П - изолятор из термопластичного материала;
О - Покрытие контактов: О - олово-висмут; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.
