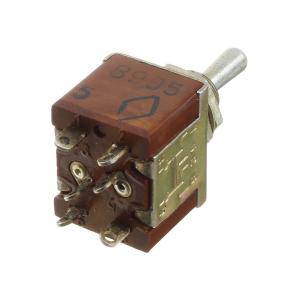

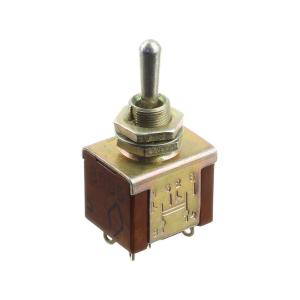

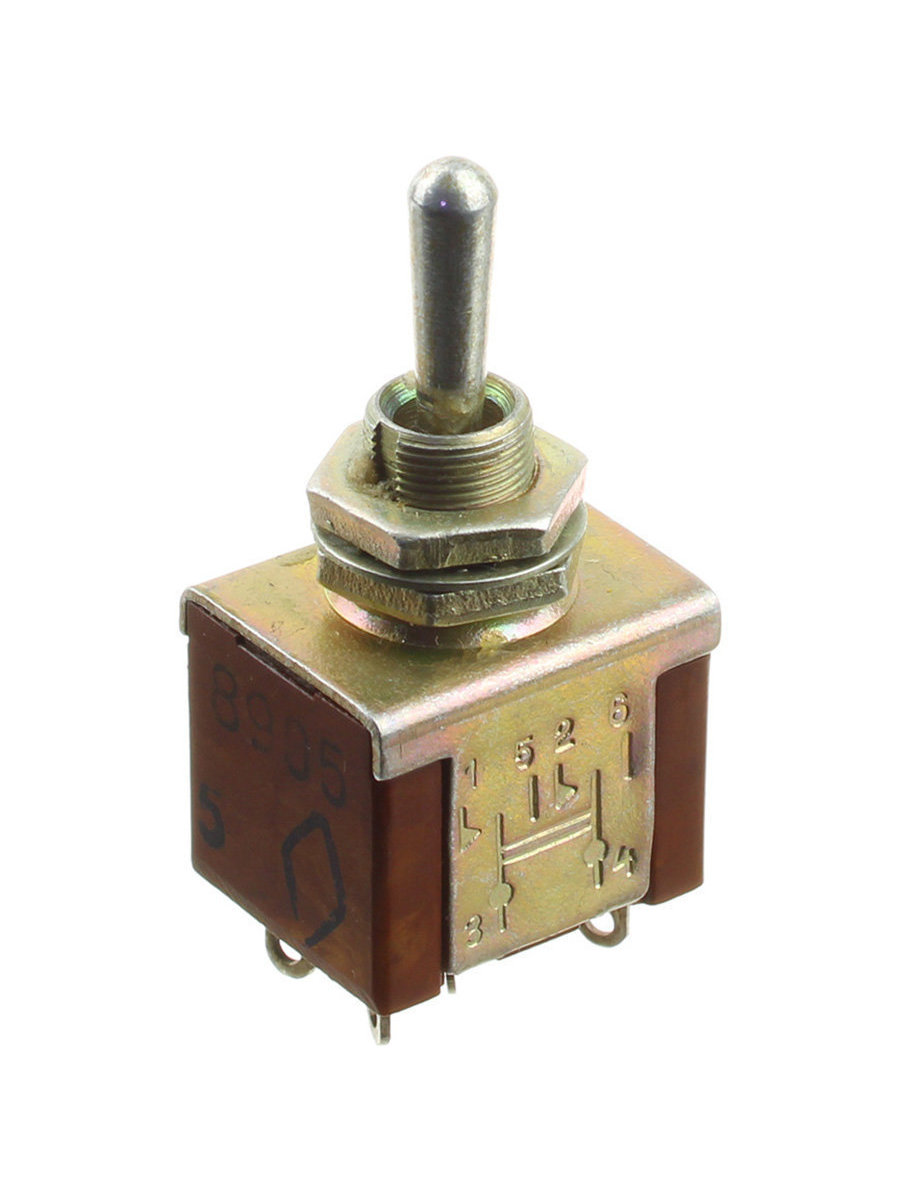

Тумблер ПТ6-8В 16мм*20мм

ПТ6-8В переключатель тумблерный, применяется для коммутации цепи сигнализации, питания и управления с напряжением 1х10-4В - 250В, силой тока 1х10-6А - 16А и коммутируемой мощностью до 1900Вт. Тумблеры выполняются с рычажным приводом, позволяющим укреплять резиновый защитный протектор и так и без него. В зависимости от фиксации рычага тумблеры выпускаются с фиксацией в трех положениях, в одном крайнем и среднем положениях и только в среднем положении. Монтаж проводов проводится пайкой.
Условные обозначения :
ПТ6-8В.
ПТ – Серия тумблера: переключатель тумблерный.
6 – Номер серии.
8 – Электрический режим коммутации: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18.
В – Всеклиматическое исполнение.
Технические характеристики :
Сопротивление контакта, не более 0,01-0,05 Ом . Электрическая прочность изоляции- 1200В. Сопротивление изоляции не менее- 1000 Мом. Диапазон рабочих температур от -60°С до +100°С. Гарантийная наработка 10000 часов. Усилие переключения 2,9 – 24,6 H.
технические условия - УСО.360.063 ТУ
Фиксация в одном крайнем и среднем положении. в 2 крайнем положении без фиксации
Дата изготовления 1989г. СССР
