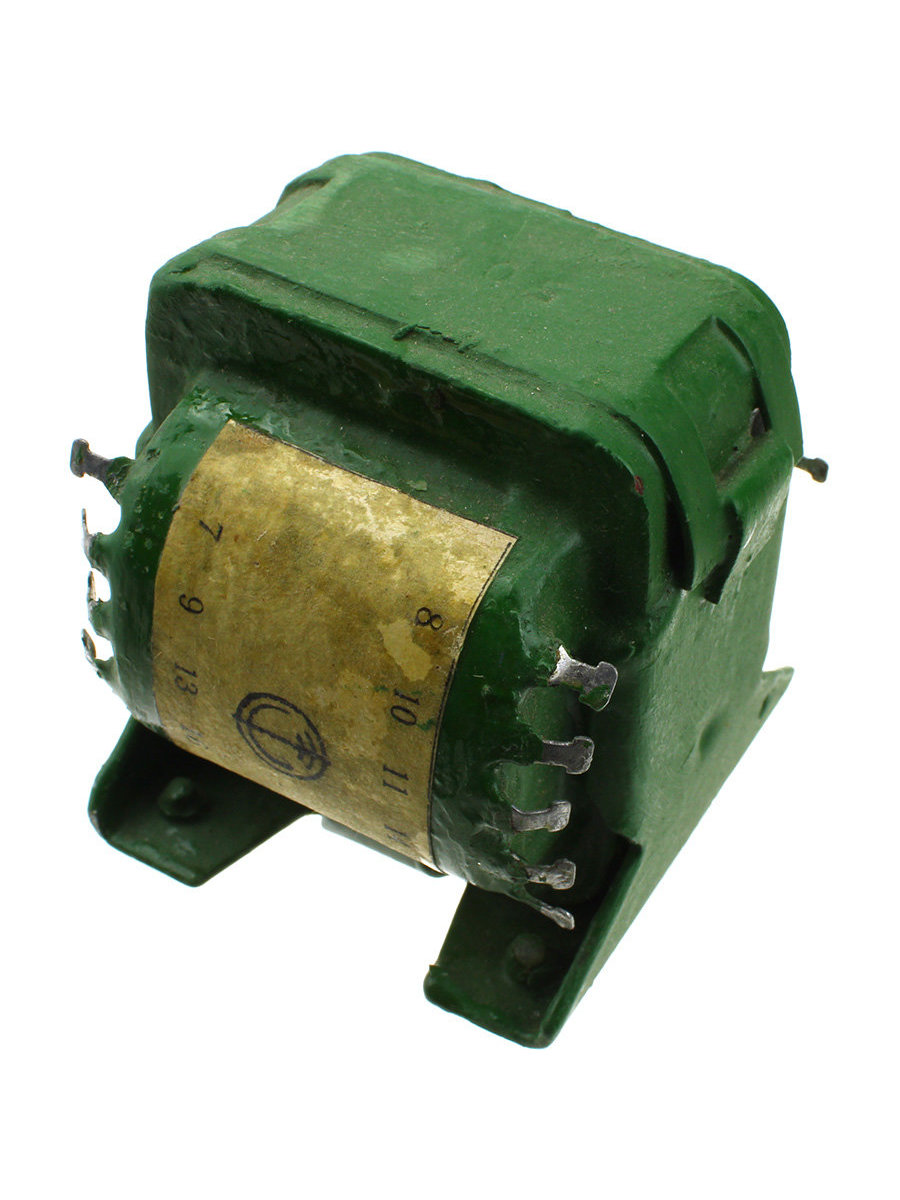

Трансформатор ТН36-220-50
Номер товара: 60529
455 p
Со скидкой: 420 p
Нет в наличии
Доставка по РФ от 3 дней и от 150 ₽
Хочу, чтобы менеджер оформил мой заказ:
Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.
- Описание товара
- Характеристики
- Отзывы
- Наличие в магазинах г.Омска
Описание товара
В трансформаторах ТН36 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.
Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.
Напряжение на отводах первичных обмоток трансформаторов ТН36 на 127/220 В составляют:
Между выводами 1 и 1а, 4 и 4а - 3,2 В; между выводами 1 и 1б, 4 и 4б - 6,3 В;
Между выводами 1 и 2, 4 и 5 - 110 В;
Между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН36-127/220 на 127 В необходимо:
соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.
При использовании трансформаторов ТН36-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.
Напряжение на отводах первичных обмоток трансформаторов ТН36 на 127/220 В составляют:
Между выводами 1 и 1а, 4 и 4а - 3,2 В; между выводами 1 и 1б, 4 и 4б - 6,3 В;
Между выводами 1 и 2, 4 и 5 - 110 В;
Между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН36-127/220 на 127 В необходимо:
соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.
При использовании трансформаторов ТН36-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
Показать полностью...
Характеристики
| Артикул | нет |
| Производитель | Radiosfera |
| Страна производитель | Россия |
| Тип элемента | Пассивные компоненты |
| Цвет | металлик |
| Количество в упаковке, шт | 1 |
| Вес без упаковки | 500 гр |
| Вес с упаковкой до | 550 гр |
| Напряжение входное | 220 В, V |
