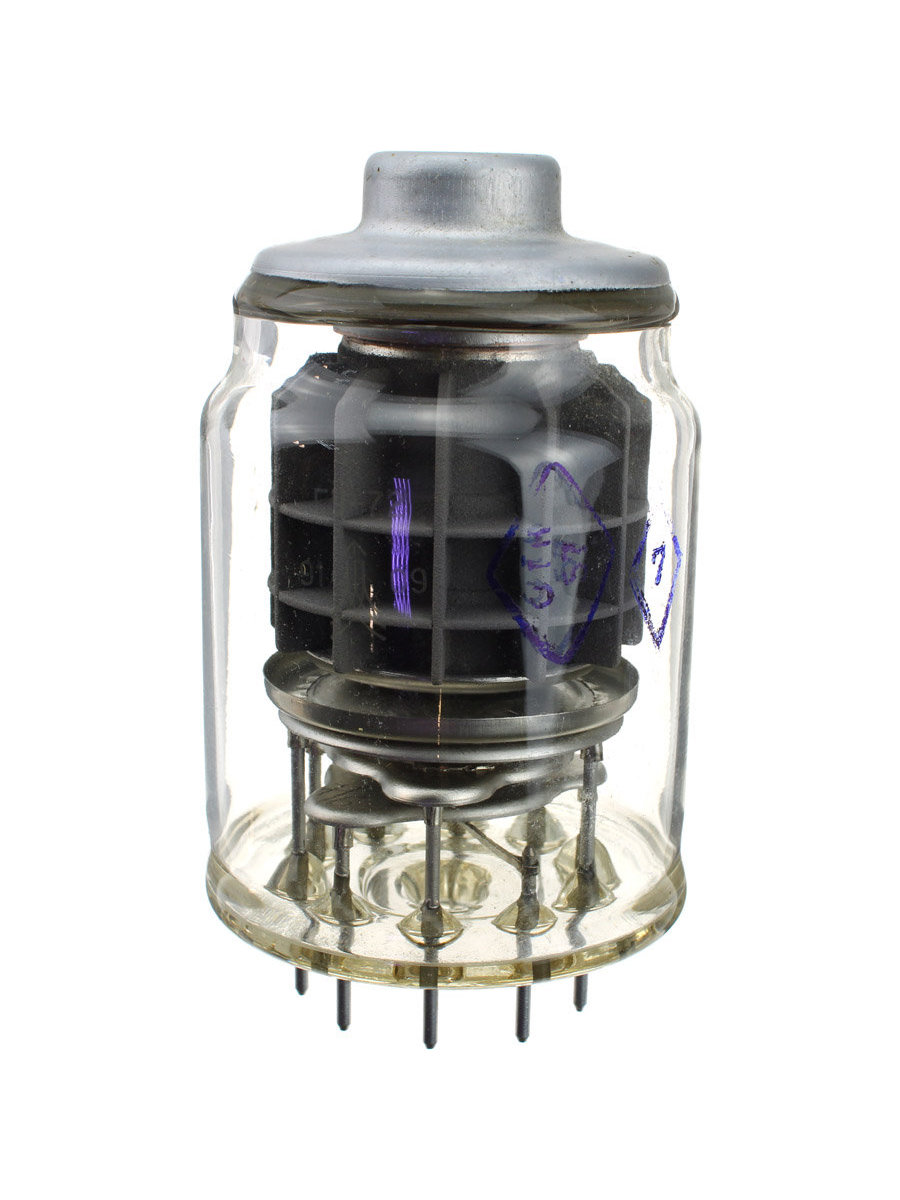

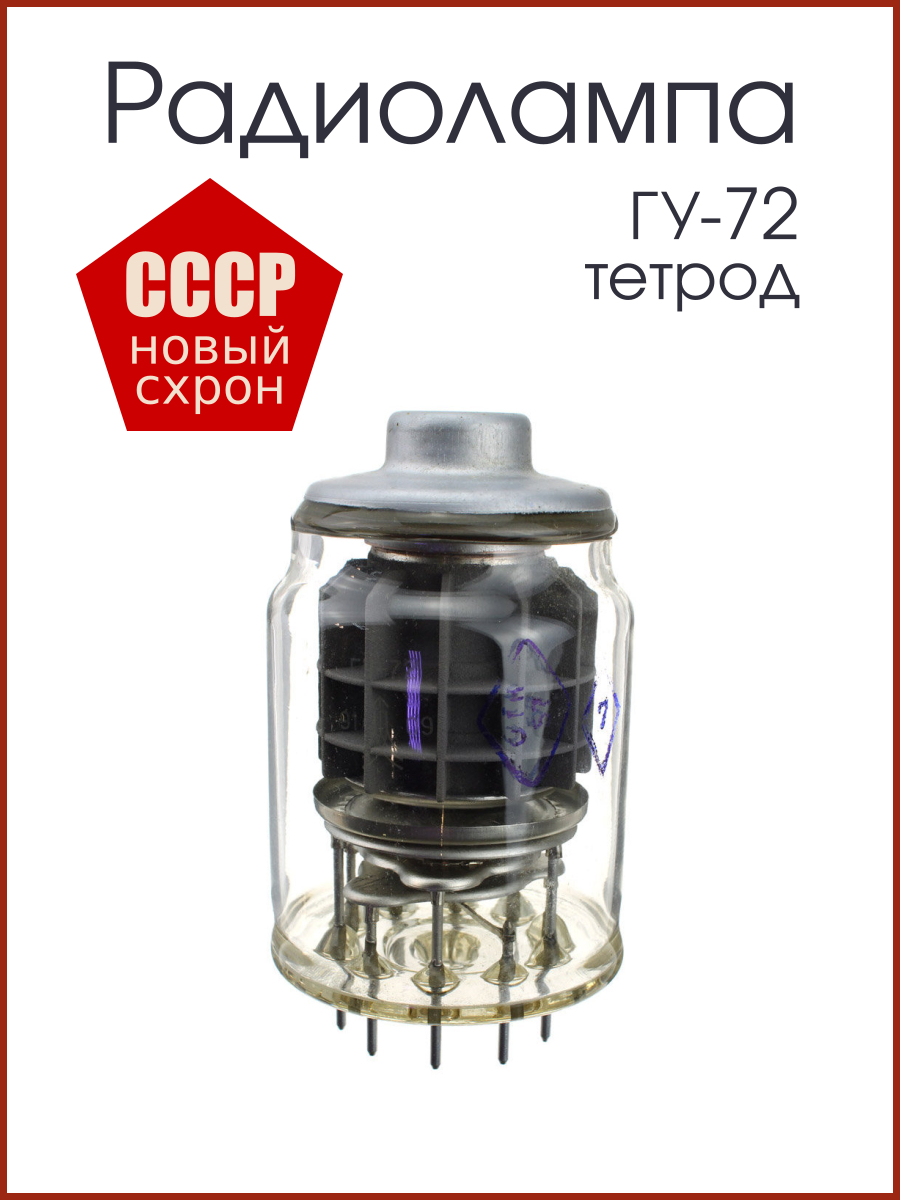

Радиолампа ГУ-72 генераторный тетрод

Генераторный тетрод для генерирования высокочастотных колебаний и усиления в диапазоне частот до 10 МГц. Оформление — металлостеклянное, бесцокольное. Масса 320 г.
Основные данные при Uн = 26 В; Uа = 300 В; Uc2 = 250 В; Iа = 270 мА
Параметр Условия ГУ-72 Ед. изм.
Аналог — — —
Ток накала — 0,95±0,1 А
Ток второй сетки — ≤40 мА
Коэффициент усиления первой сетки относительно второй сетки — 9,5±2,5 —
Напряжение запирания первой сетки — ≤-220 В
Колебательная мощность — ≥70 Вт
Крутизна характеристики — 19±4 мА/В
Наработка средняя ≥1000 ч
Предельные эксплуатационные данные
Параметр Условия ГУ-72 Ед. изм.
Ток катода постоянная составляющая 250 мА
пиковое значение 750
Напряжение накала — 22-27,2 В
Напряжение анода — 1,3 кВ
пиковое значение 1,8
Напряжение первой сетки — -250 В
Напряжение второй сетки — 700 В
Мощность, рассеиваемая анодом — 85 Вт
Мощность, рассеиваемая второй сеткой — 15 Вт
Мощность, рассеиваемая первой сеткой — 1 Вт
Рабочая частота — 10 МГц
Температура баллона — 250 °С
