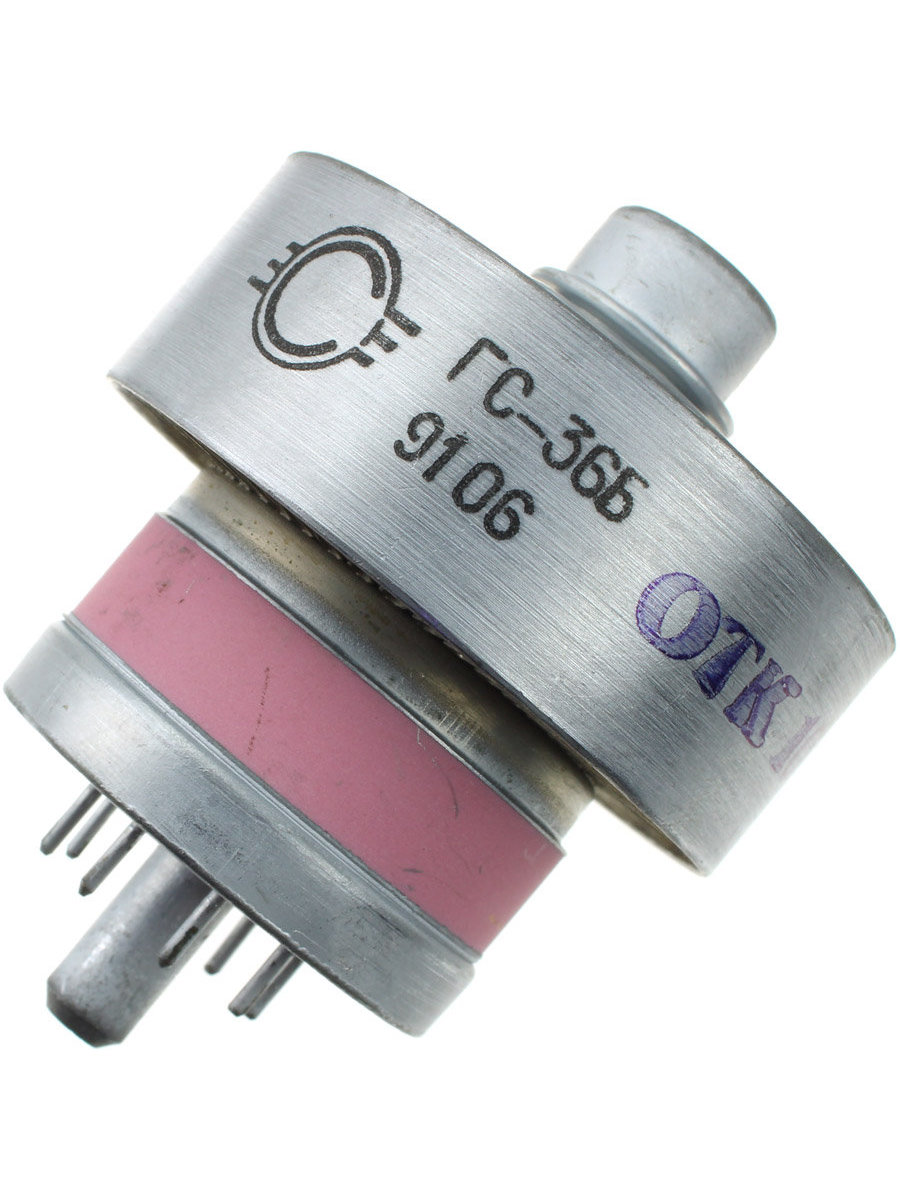

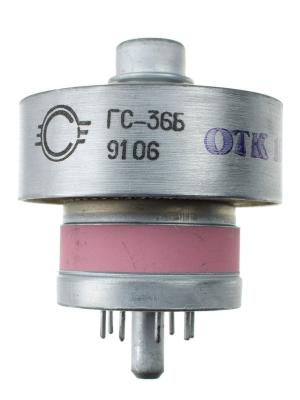

Радиолампа ГС-36Б тетрод генераторный

Генераторный тетрод для усиления мощности на частотах до 500 МГц в усилителях с распределенным усилением и в усилителях однополосного сигнала на частотах до 75 МГц. Оформление — металлокерамическое. Охлаждение — воздушное, принудительное: 25 м3/ч.
Основные данные при Uн = 6,3 В; Ua = 1000 В; Uc2 = 325 В; Ia = 400 мА
Параметр Условия ГС-36Б Ед. изм.
Аналог — — —
Ток накала — 3,15±0,2 А
Ток анода при Ua = 350 В; Uc1 = 0 В ≥700 мА
Напряжение первой сетки в рабочей точке — -14,5±7,5 В
Напряжение запирания первой сетки при Ua = 2 кВ; Ia = 20 мА ≤60 В
Крутизна характеристики — 26+8-6 мА/В
Колебательная мощность в режиме класса АВ1 ≥250 Вт
Межэлектродные емкости входная 24±6 пФ
выходная 7±2
проходная ≤0,08
Наработка — ≥1000 ч
Критерии наработки
Колебательная мощность в режиме класса АВ1 ≥200 Вт
Ток анода при Ua = 350 В; Uc = 0 В ≥550 мА
