Симистор силовой ТС161-160 (12-4) ухл2

ТС161-160-12
Тиристор ТС161-160-12 симметричный, низкочастотный, триодный, диффузионный, структуры p-n-p-n-p, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А.
Симистор ТС161-160-12 применяется в мощных устройствах и системах бесконтактной коммутации и регулирования электроэнергии, для регулировании света в светотехнических изделиях, скорости вращения электродвигателей, в сварочном и медицинском оборудовании, а также в другой промышленной коммутационной и регулирующей аппаратуре общего назначения.

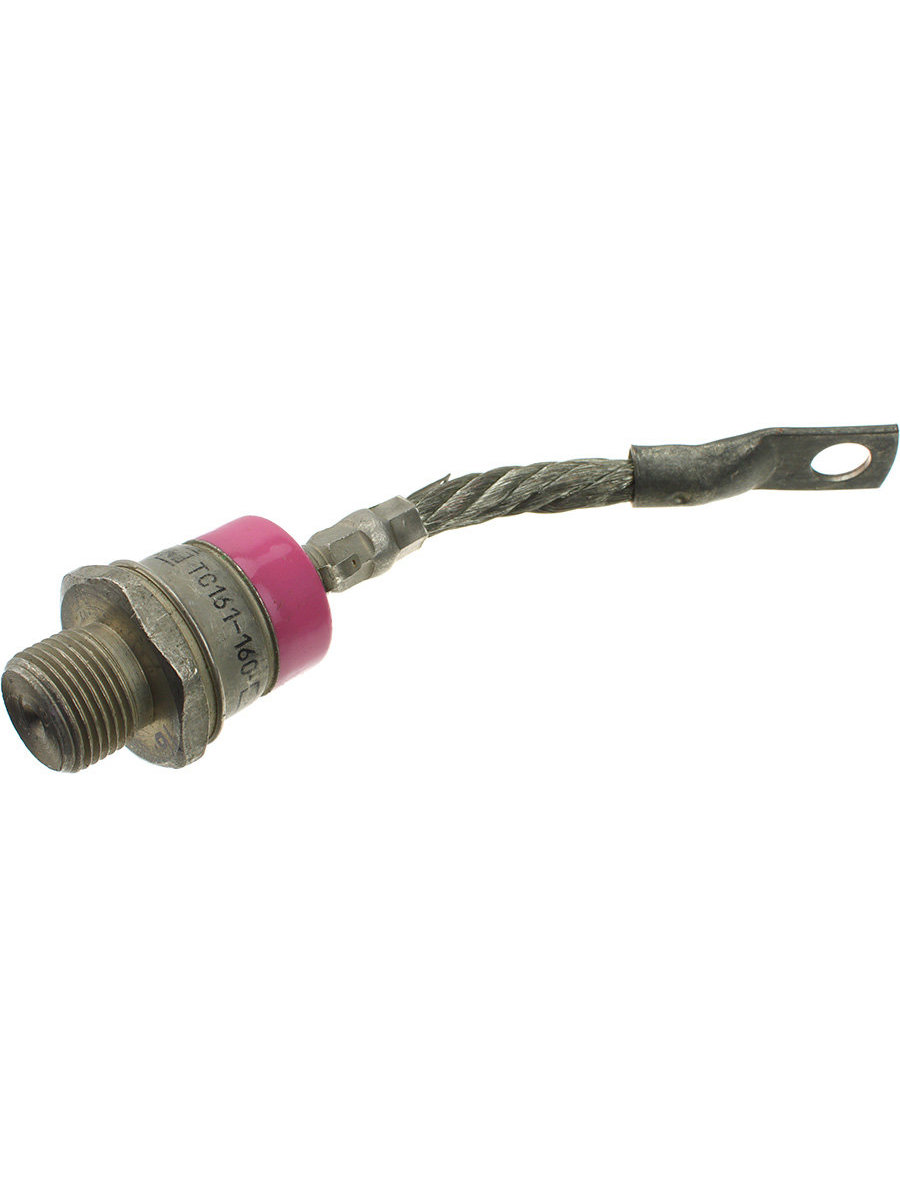

Выпускается в герметичном металлокерамическом корпусе штыревого исполнения с гибким основным и управляющим выводом и прижимными контактами.
Анодом является медное основание корпуса, катодом - гибкий основной вывод, обозначение типономинала и полярности выводов приводится на корпусе симистора.
Тип корпуса: ST6.
Охлаждение воздушное или жидкостное принудительное.
Тип рекомендуемого охладителя: О161, О171, О271, ОМ101.
Симистор ТС161-160 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Симметричный тиристор допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры симистора:
- общая длина - 231 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса не более 150 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.068ТУ.
Импортные аналоги симметричных тиристоров типа ТС161-160: BCR150B20, BCR150B24, FB150A20, FB150A24.
