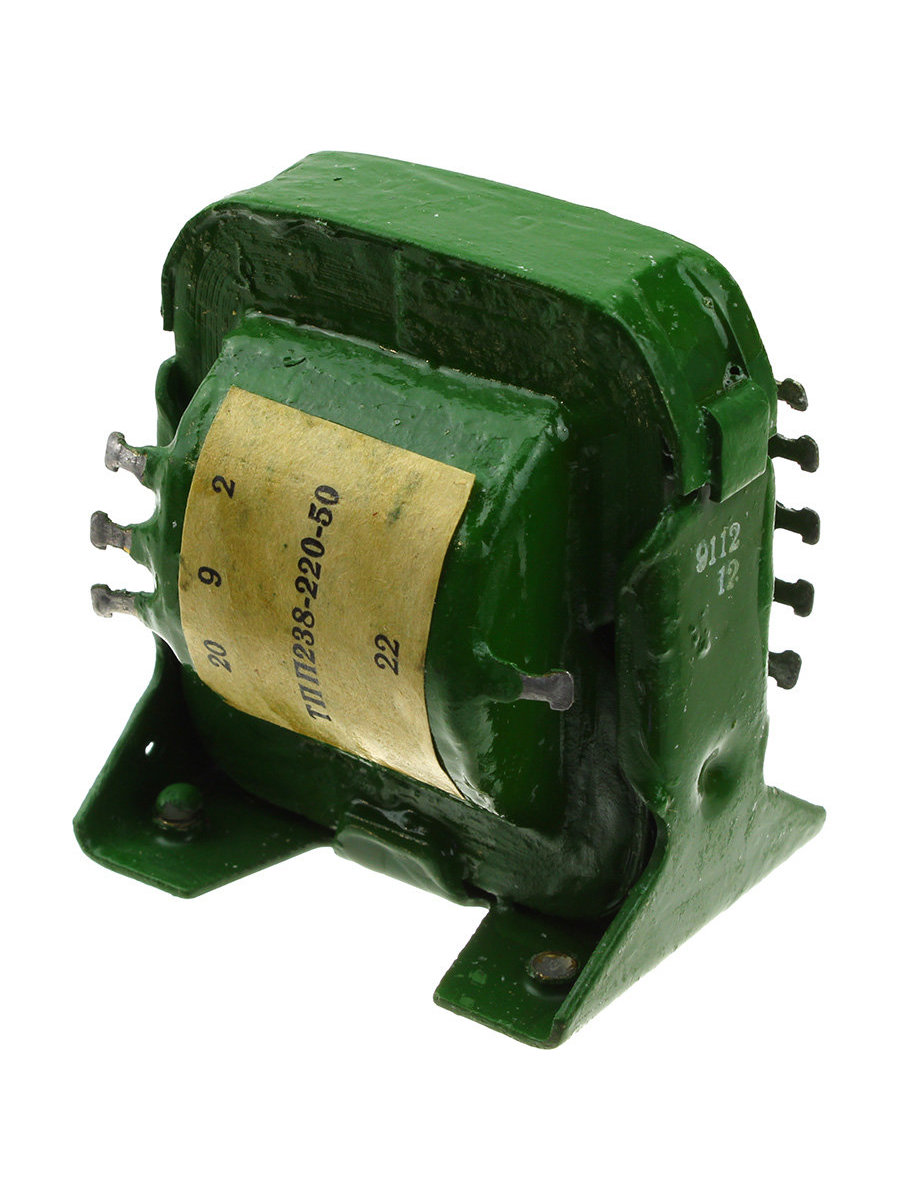

Трансформатор ТПП-238-127/220-50
Номер товара: 48017
455 p
Со скидкой: 420 p
Есть на складах: 3 шт.
Доставка по РФ от 3 дней и от 150 ₽
Хочу, чтобы менеджер оформил мой заказ:
Нажимая на кнопку «Позвоните мне!», я даю согласие на обработку персональных данных.
- Описание товара
- Характеристики
- Отзывы
- Наличие в магазинах г.Омска
Описание товара
Сердечник: ШЛМ20х16
Мощность: 9 Вт
Ток первичной обмотки: 0,11/0,061 А
Трансформаторы ТПП238 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП238-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП238 на 220 В такие же, как у соответствующих трансформаторов ТПП238 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП238 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП238-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП238-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
Мощность: 9 Вт
Ток первичной обмотки: 0,11/0,061 А
Трансформаторы ТПП238 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП238-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП238 на 220 В такие же, как у соответствующих трансформаторов ТПП238 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП238 на 127/220 В:
между выводами 1 и 2, 6 и 7 - 7 В;
между выводами 2 и 3, 7 и 8 - 100 В;
между выводами 3 и 4, 8 и 9 - 20 В;
между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП238-127/220 на 127 В необходимо:
соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП238-127/220 на 220 В необходимо:
соединить выводы 3 и 7;
подать напряжение 220 В на выводы 2 и 9.
или соединить выводы 4 и 7;
подать напряжение 220 В на выводы 2 и 8.
Показать полностью...
Характеристики
| Артикул | нет |
| Производитель | Radiosfera |
| Страна производитель | Россия |
| Тип элемента | Пассивные компоненты |
| Цвет | металлик |
| Количество в упаковке, шт | 1 |
| Вес без упаковки | 500 гр |
| Вес с упаковкой до | 550 гр |
| Напряжение входное | 220 В, V |
Отзывы
Уважаемые посетители! Комментарии, содержащие оскорбления, нецензурные выражения (в т.ч. замаскированный мат), экстремистские высказывания, рекламу и спам, удаляются независимо от содержимого, а к их авторам могут применяться меры вплоть до запрета написания комментариев и жалобы в администрацию социальной сети.
Наличие в магазинах г.Омска
| Офис-магазин "Радиосфера", ул. Магистральная, 58/А | 3 шт. | 8(3812)660118 |
