Диод силовой Д161-320-10

Д161-320-10
Диод Д161-320-10 полупроводниковый, низкочастотный, кремниевый, диффузионный, штыревого исполнения, прямой полярности.
Предназначен для работы в электротехнических и радиоэлектронных устройствах общего назначения, а также полупроводниковых преобразователях электроэнергии.
Силовой диод Д161-320-10 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 320 А.

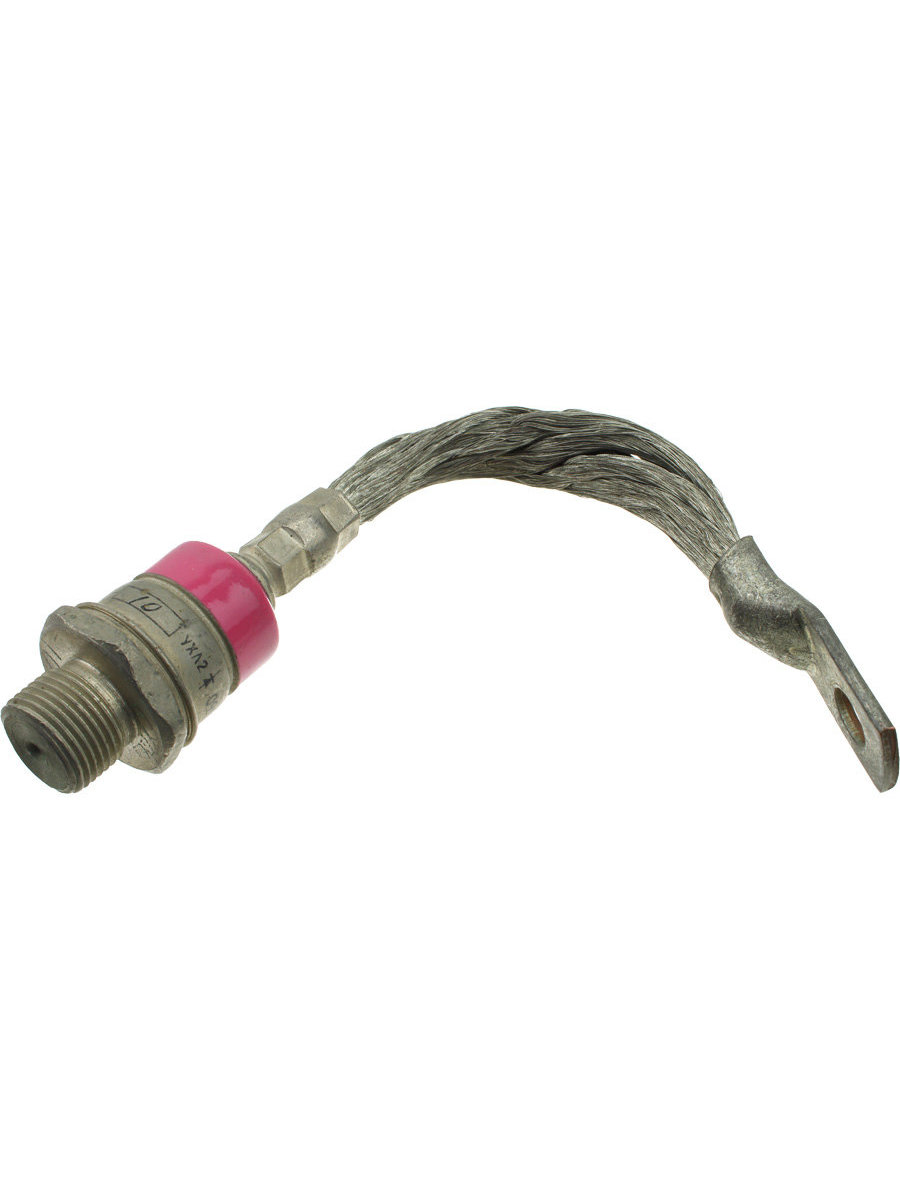

Выпускается в герметичном металлокерамическом корпусе с гибким выводом.
Диод Д161-320 может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD6.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О171-80, О371, О471, ОА-002, ОМ101.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод Д161-320 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократных ударов длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- общая длина - 240 мм;
- длина шпильки - 16 мм;
- резьба - М20х1,5.
Масса диода не более 265 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.
Зарубежные аналоги силовых диодов типа Д161-320: 1N4044-1N4056.

Расшифровка маркировки диода:
Д161-320-10
Д - диод выпрямительный;
1 - порядковый номер модификации конструкции (цифра от 1 до 9);
6 - кодировка размера корпуса под ключ для штыревых диодов (цифра от 1 до 7);
1 - обозначение конструктивного исполнения корпуса диода: 1 - штыревой с гибким выводом;
320 - максимально допустимый средний прямой ток, А;
10 - класс по обратному повторяющемуся напряжению.
