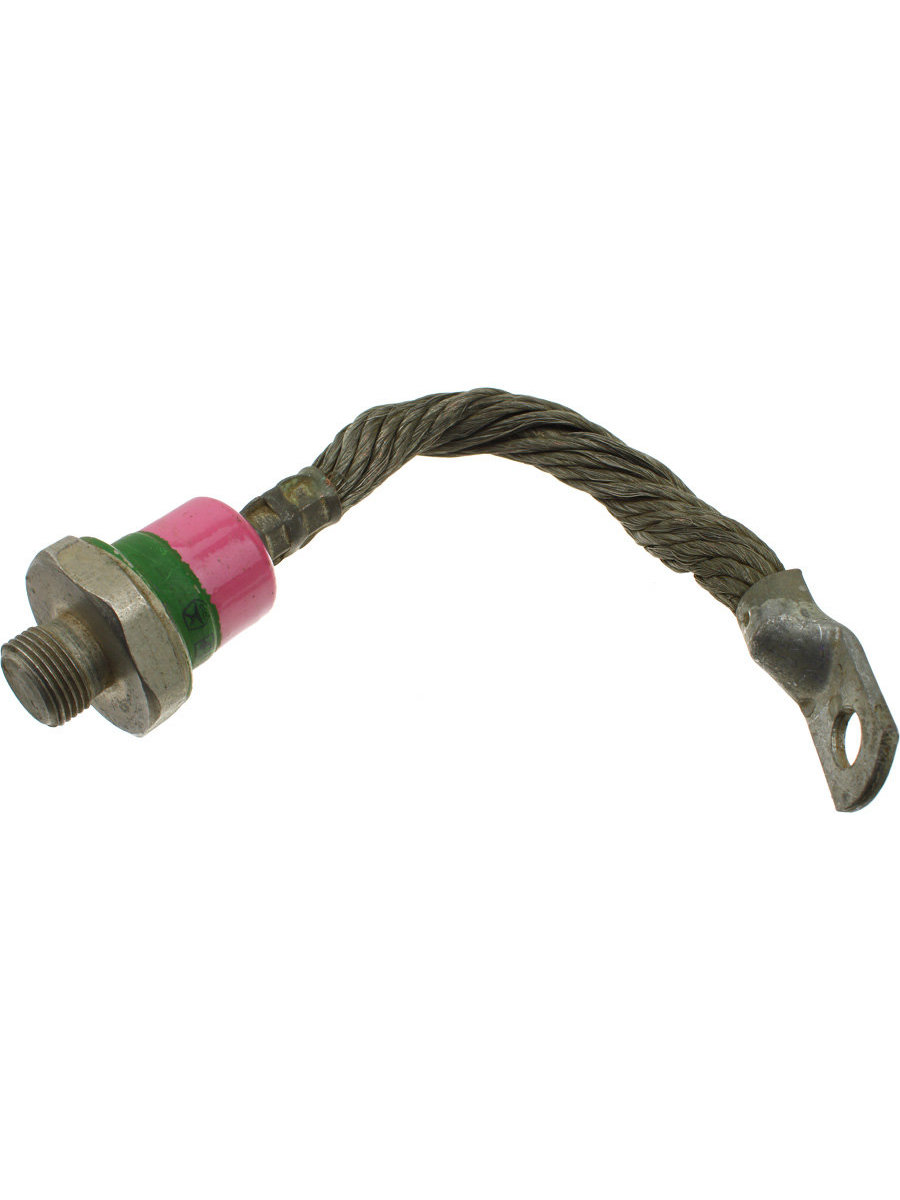

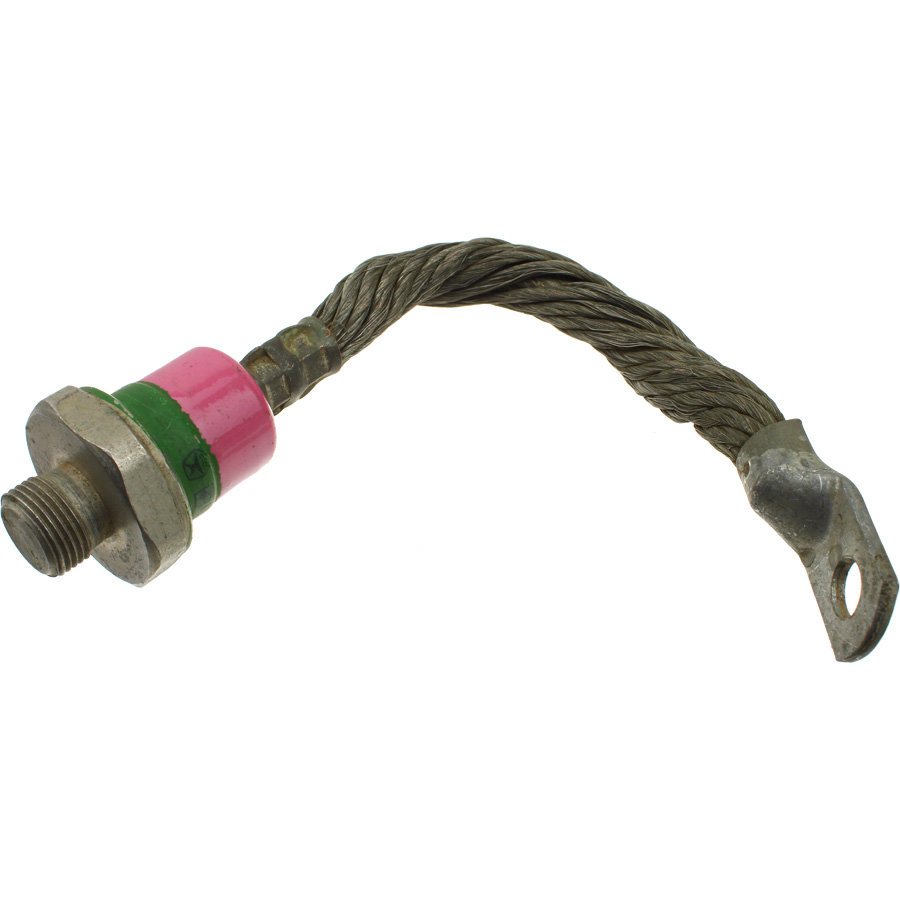

Диод силовой В200-9

Напряжение UDRM/URRM 200-1600 В Средний прямой ток IT(AV) (TС, ºC) 200А (100°C) Класс по напряжению URRM / 100 2 – 16 Цена В200 1973,00 руб. +– Масса 460 г Диоды В200 – силовые выпрямительные диоды штыревой конструкции общего назначения. Преобразовывают постоянный и переменный ток до 200 ампер частотой до 500 Гц в цепях с напряжением 200 В – 1600 В (2-16 кл). Часто запрашиваемые номиналы: В200-4, В200-6, В200-8, В200-9, В200-10, В200-11, В200-12, В200-14, В200-16. Полярность диода следующая - медное основание диода является катодом, гибкий вывод - анодом. Для отвода тепла диоды собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать соответствующее усилие зажатия Md (для В200 усилие зажатия составляет 50 Нм). Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8. Применяются силовые диоды в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электрофизических установок и в преобразователях электроэнергии.
