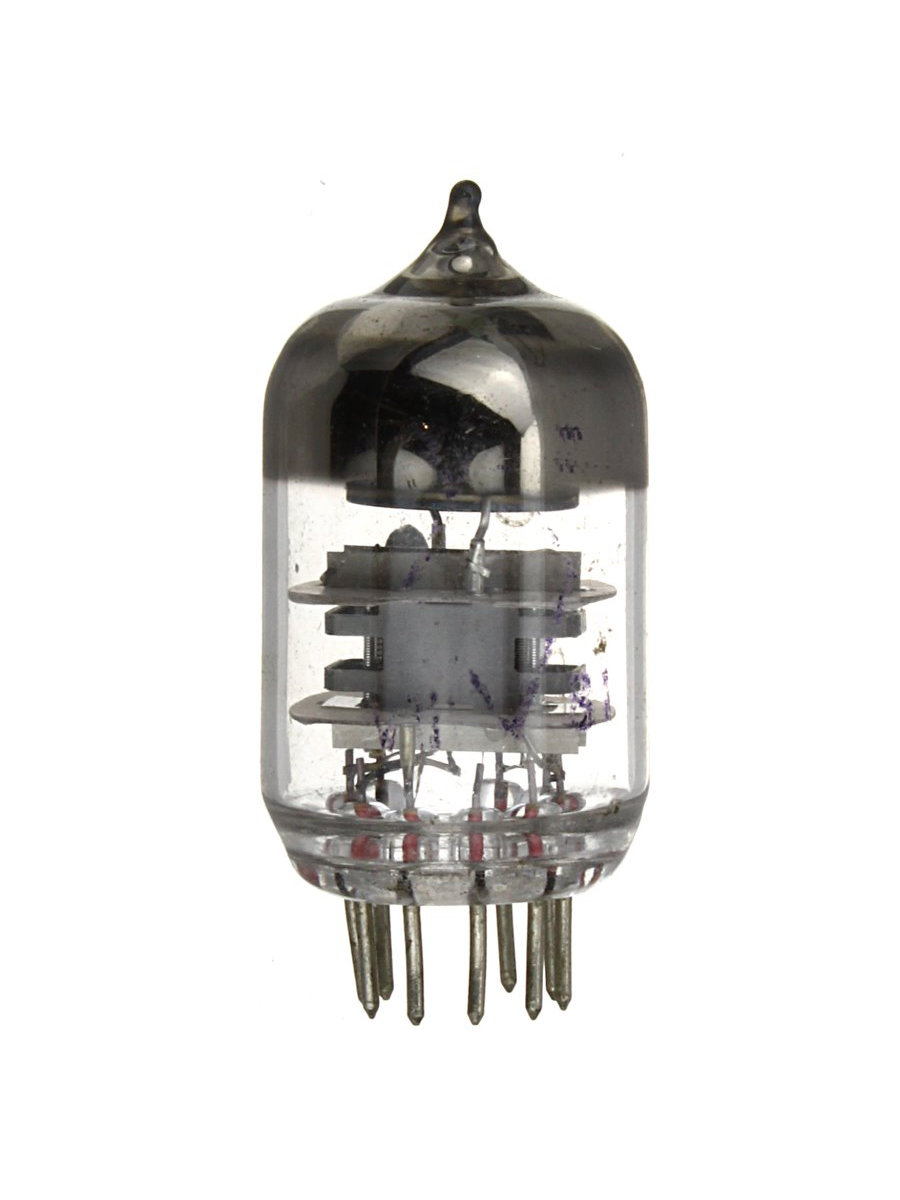

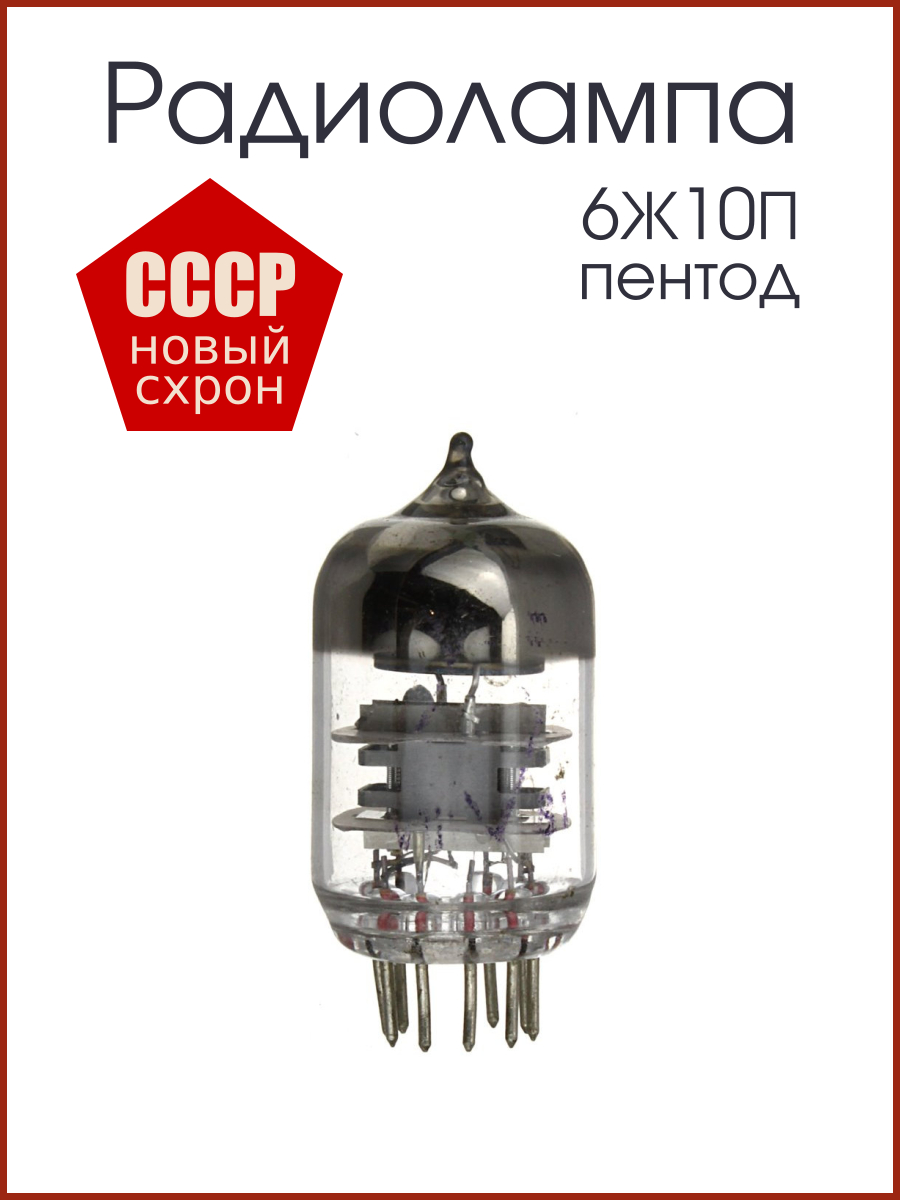

Радиолампа 6Ж10П пентод

Высокочастотный пентод с двухсеточным управлением повышенной долговечности, радиационно-стойкий.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

Технические характеристики и электрические параметры лампы 6Ж10П
Напряжение накала 6,3 ± 0,6 В
Ток накала 300 ± 25 мА
Напряжение анода номинальное (постоянное) 200 В
Напряжение анода предельное (постоянное) 250 В
Ток анода 6,5 ± 2,5 мА
Ток катода предельный 35 мА
Напряжение сетки первой предельное (постоянное) -100 В
Напряжение сетки второй номинальное (постоянное) 100 В
Напряжение сетки второй предельное (постоянное) 120 В
Ток сетки второй не более 5,5 мА
Напряжение сетки третьей (постоянное) 0 В
Мощность, рассеиваемая анодом, предельная 3 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
- при отрицательном потенциале подогревателя 150 В
- при положительном потенциале подогревателя 100 В
Крутизна характеристики по сетке первой 9,5 ± 2,5 мА/В
Крутизна характеристики по сетке третьей не менее 1,5 мА/В
Напряжение отсечки электронного тока сетки первой не более -1,1 В
Внутреннее сопротивление 0,1 МОм
Сопротивление в цепи катода для автоматического смещения 80 Ом
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 8,5 ± 1,0 пФ
Емкость выходная 4,1 ± 0,5 пФ
Емкость проходная не более 0,025 пФ
Емкость катод-подогреватель не более 7 пФ
Оформление стеклянное миниатюрное
