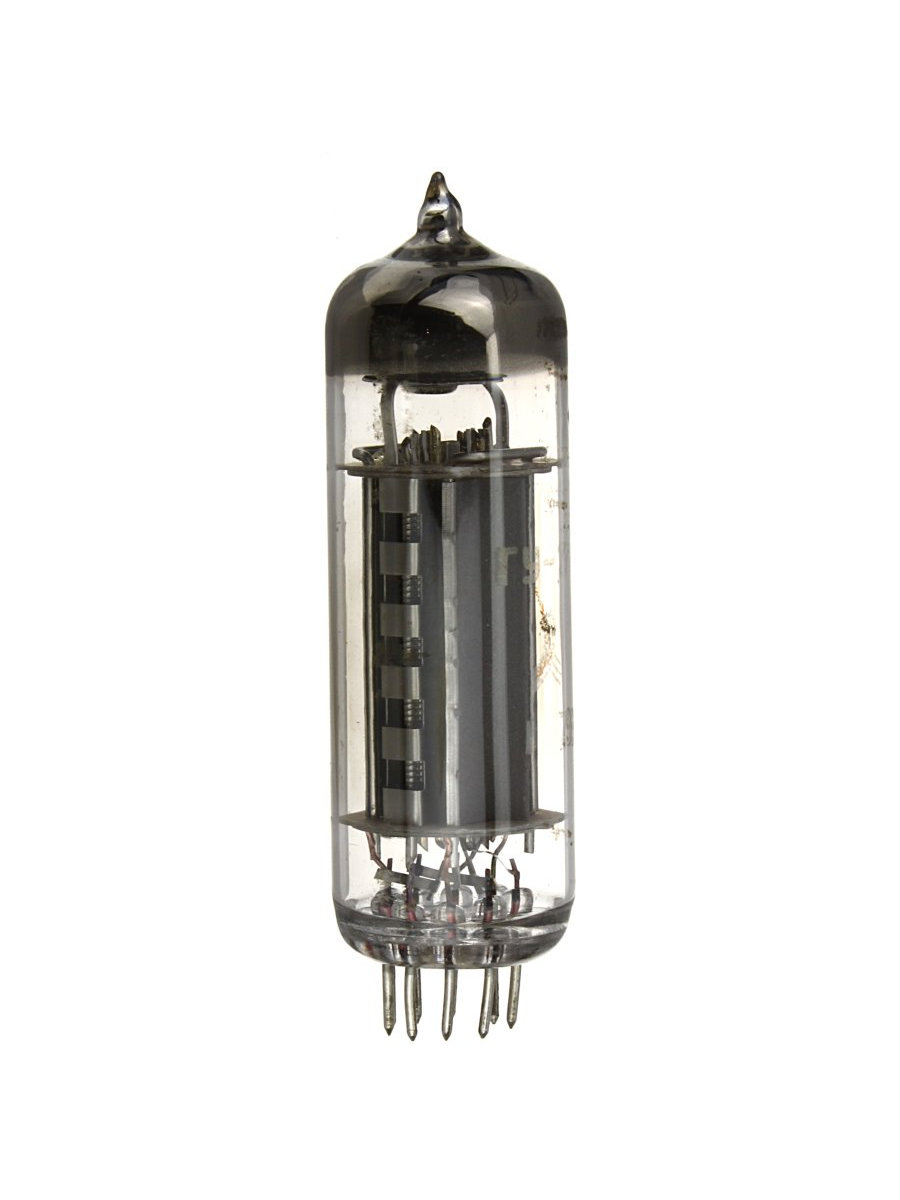

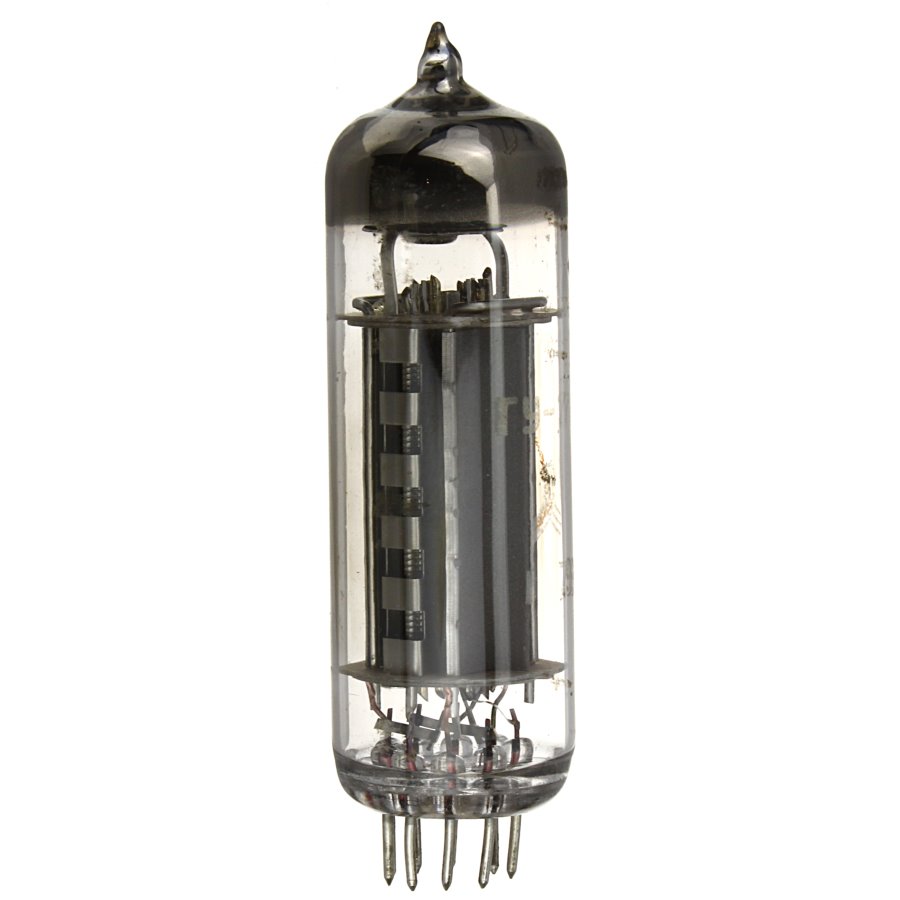

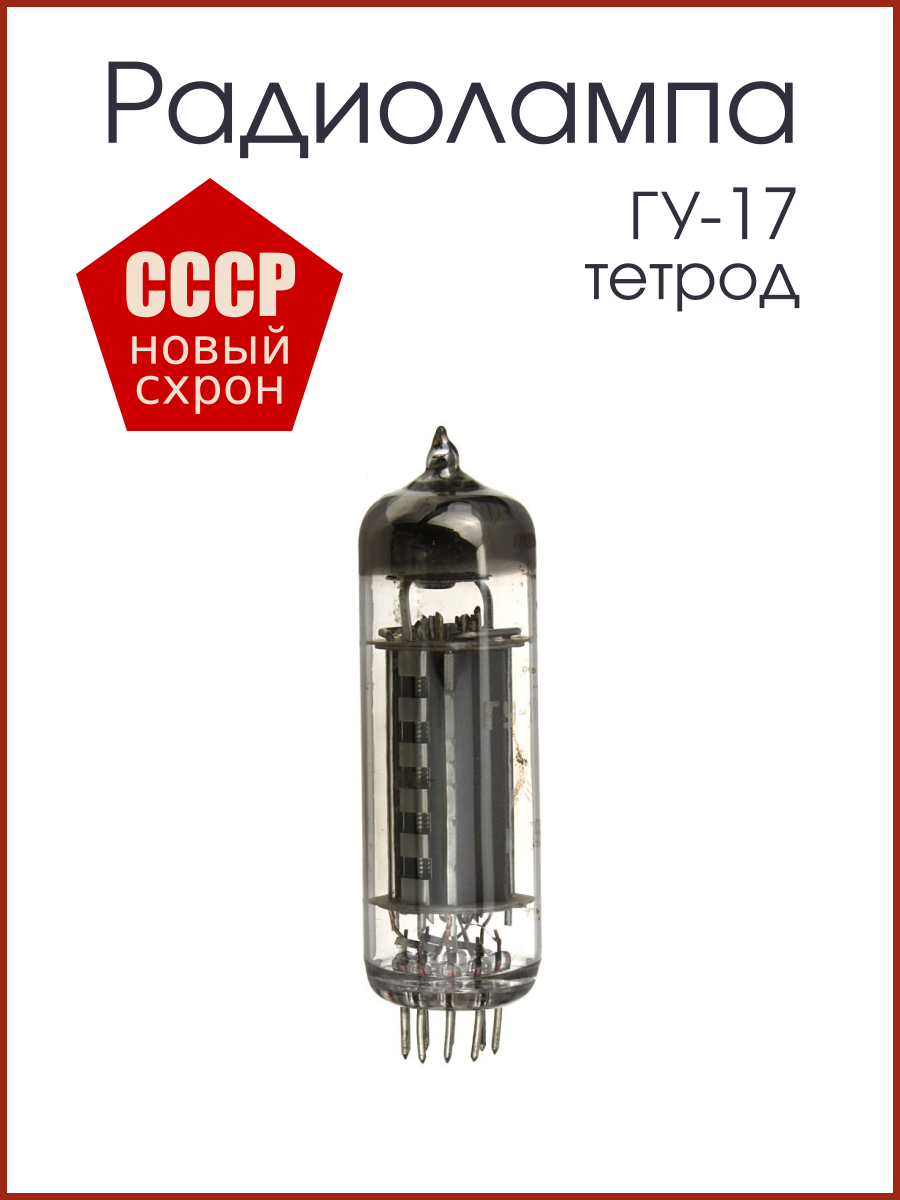

Радиолампа ГУ-17 двойной тетрод

Двойной лучевой тетрод ГУ-17 для работы в качестве генератора или усилителя высокочастотных колебаний в диапазоне частот до 250 МГц.
Оформление - стеклянное, миниатюрное.
Масса 25 г.
Основные технические параметры ГУ-17:
Ток накала
0,8 ±0,08 А
Ток анода
20 ±10 мА
Ток акала 2-й сетки
не более 6 мА
Ток акала 1-й сетки обратный (при Iа=30 мА)
не более 2 мкА
Крутизна характеристики
2,45 ±0,85 мА/В
Колебательная мощность
не менее 11 Вт
Междуэлектродные емкости, пФ:
- входная
6,5 ±3

- выходная
2,7 ±0,5

- проходная
не более 0,1

Долговечность
не менее 400 ч
Предельные эксплуатационные характеристики ГУ-17:
Напряжение накала при последовательном включении
11 - 14 В
Напряжение накала при параллельном включении
5,7 - 7 В
Напряжение анода
400 В
Напряжение 2-й сетки
250 В

Напряжение анода при включении на холодную лампу
450 В

Напряжение 2-й сетки при включении на холодную лампу
450 В

Напряжение между катодом и подогревателем
± 150 В

Ток катода
100 мА

Мощность, рассеиваемая двумя анодами
12 Вт

Мощность, рассеиваемая первыми сетками
0,5 Вт

Мощность, рассеиваемая 2-й сеткой
3 Вт

Рабочая частота
250 МГц

Температура баллона
260 С

Интервал рабочих температур окружающей среды
от -50 до +70 С
