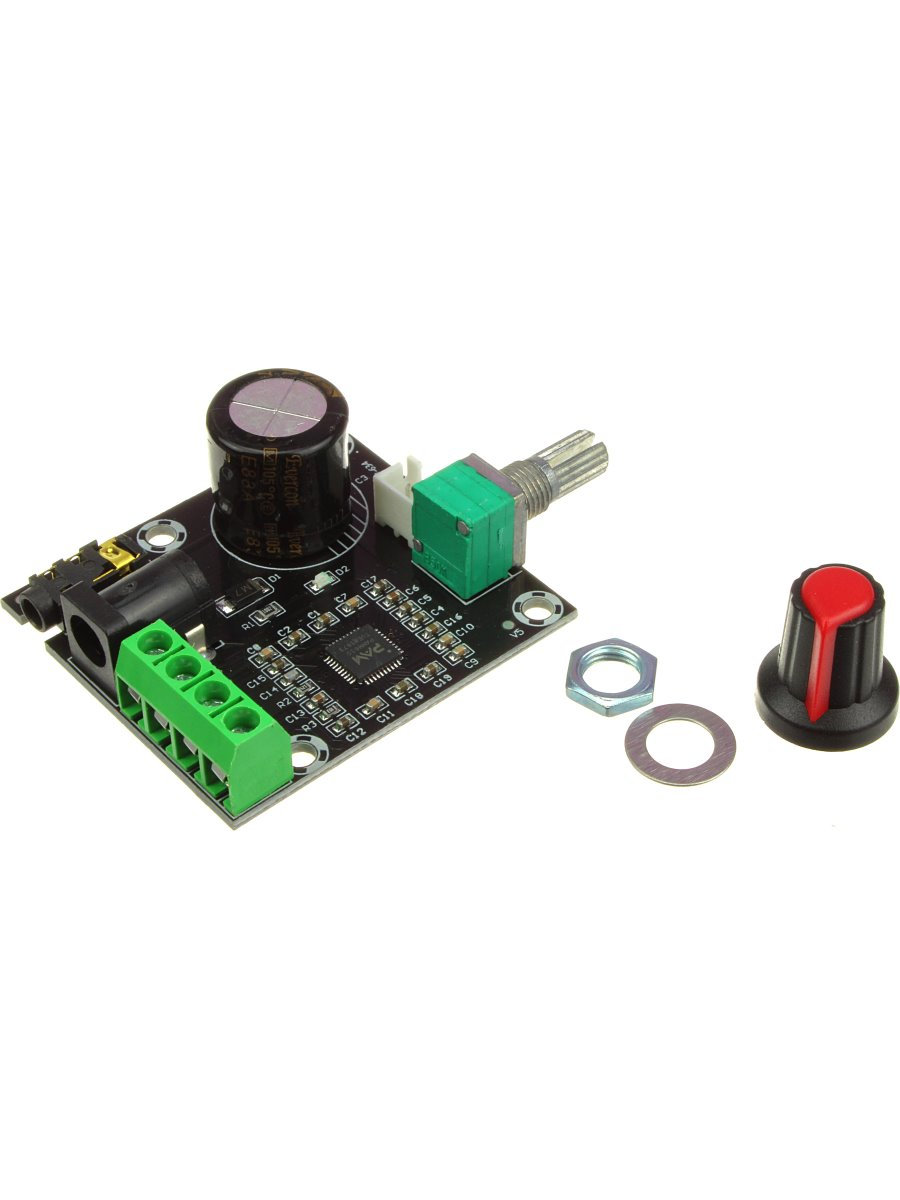

Модуль усилителя класса D 2X15Вт

Стерео аудио усилитель мощности PAM8610 — это небольшой оконечный усилитель сигнала звуковой частоты класса D, с выходной мощностью по 15 Вт на каждый канал и низким уровнем шума. Выход усилителя подключается непосредственно к колонкам для воспроизведения звука. Усилитель построен на базе чипа PAM8610, который отличается высокой производительностью, малыми габаритами, наличием системы подавления шумов и защиты от перегрева, и короткого замыкания. Данные чипы используются в плоских телевизорах, акустических системах, DVD-плеерах, игровых приставках и т.д. На плате выводы чипа VOLUME (вход напряжения регулировки усиления), VREF (максимальное напряжение регулировки усиления) и AVDD (выход 5 В постоянного тока) соединены между собой, следовательно, установлен максимальный коэффициент усиления.
Цифровой аудио усилитель
Режим работы: D Класс
Основа: микросхема PAM8610
Питание: 6-15V DC
Напряжение: 12 В постоянного тока
Размер: 45 * 48 * 18мм
Выходная мощность: 10W * 2 (8Ohm), 15W * 2 (4 Ом)
Частотный диапазон: 20 Гц-15Khz
Стерео
Статический ток: 20 мА
SNR: 90%
Входное сопротивление: 20 мОм
Выходное сопротивление: 4-8Ohm
Гармонические искажения:
