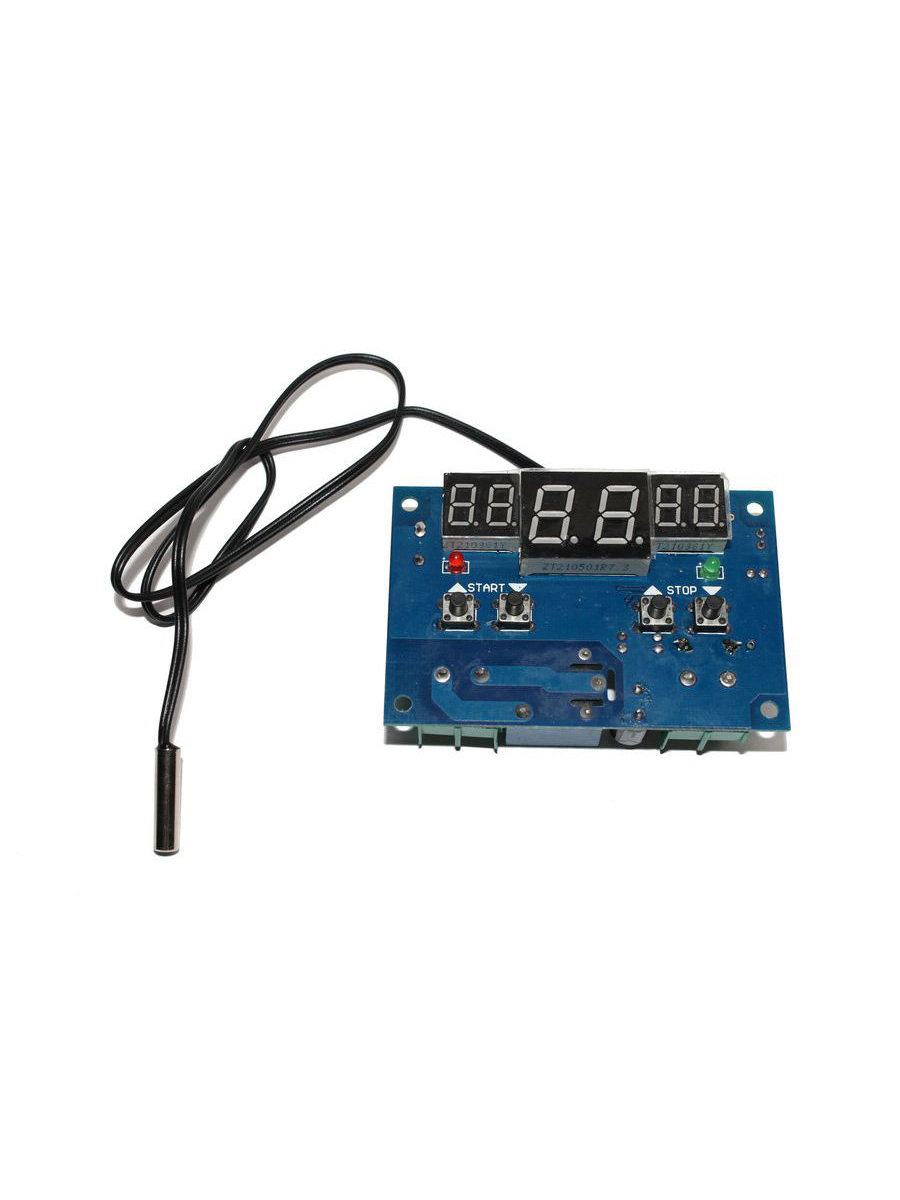

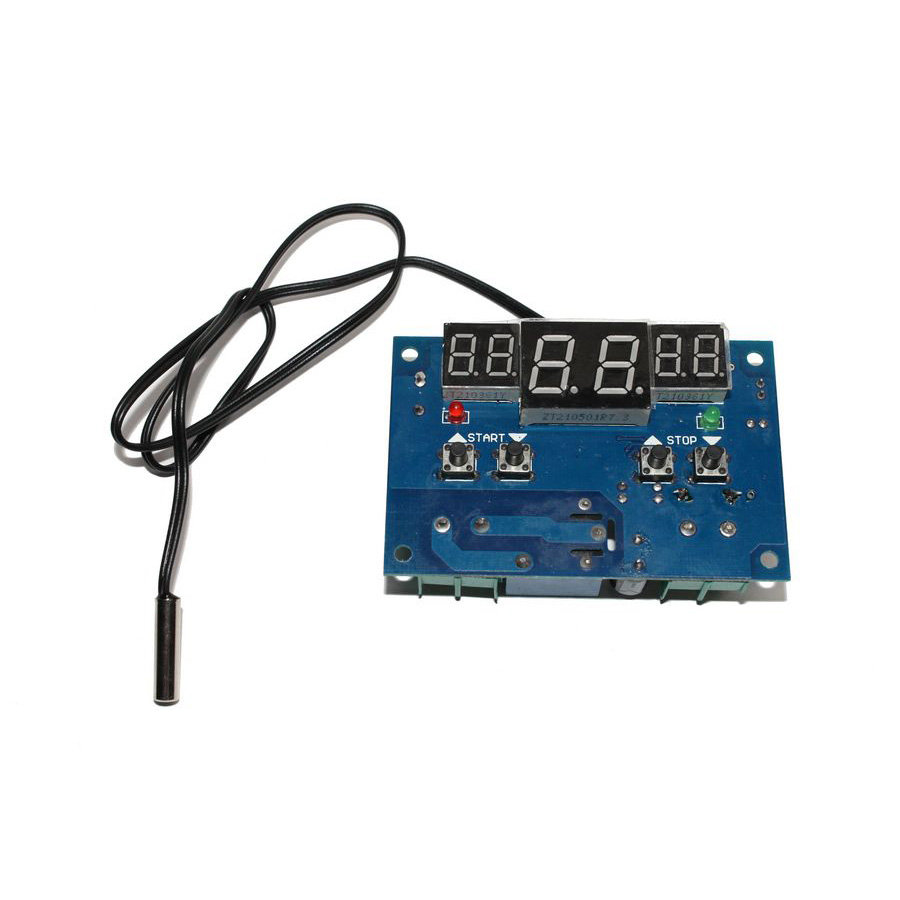

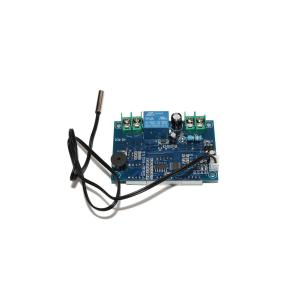

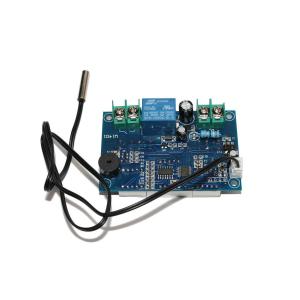

Термостат XH-W1401 3 индикатора

• Диапазон настройки : от -9 до 99°С
• Точность : 1°С. • Частота обновления : 0.5с
• Напряжение питания : DC 12V
• Способ подключения нагрузки: электромагнитное одноканальное реле ((10А/220VAC;10A/220VDC), (при больших нагрузках используйте реле большей мощности))..
• Температура окружающей среды : -10....60°С
• Влажность : 10% - 85%
• Размеры термостата : 78х51mm
• Датчик температуры : NTC
(10k, 0,5%, длина 0,3м, водозащита)
• Применяется для КОНТРОЛЯ ТЕМПЕРАТУРЫ /
/ ТЕМПЕРАТУРЫ ВОДЫ и т.д.

КРАСНЫЙ ИНДИКАТОР(ПУСК):
Пуск горит(красный), означает, что реле замкнуто, устройство начинает работать

ЗЕЛЕНЫЙ ИНДИКАТОР(СТОП):
Стоп горит(зеленый), означает, что реле отключается, устройство перестает работать

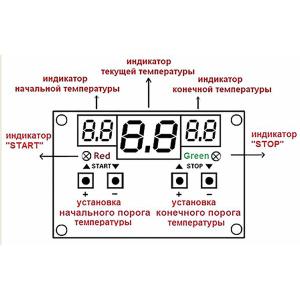

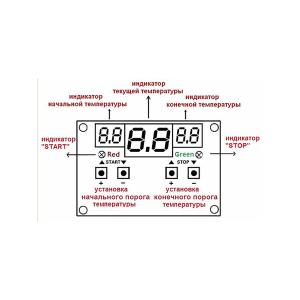

ЦИФРОВОЙ ДИСПЛЕЙ:
1. Средний, красный, цифровой дисплей для текущей температуры
2. Левый, желтый, цифровой дисплей для температуры запуска
3. Правый, желтый, цифровой дисплей для заданной температуры остановки

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:

1 Старт для охлаждения:
1.1 Установить начальное значение температуры > значение температуры остановки:
-когда измеренная температура ≥ начала температуры, реле замкнуто, холодильное оборудование начинает работать
-когда измеренная температура ≤ температуры остановки реле, холодильное оборудование перестает работать

Например: установить температуру пуска 30°С, температуру остановки 20°С:
-когда измеренная температура ≥ 30°С, реле замыкается, индикатор пуск (красный) горит
-когда измеренная температура ≤ 25°С, реле размыкается, индикатор стоп (зеленый) горит

2 Старт для нагрева:
-когда измеренная температура ≤ температуры пуска, реле включено, нагревательное устройство работает
-когда измеренная температура ≥ температуры остановки, реле выключено, нагревательное устройство останавливается

Например: установить температуру пуска 25°С, температуру остановки 30°С:
-когда измеренное значение температуры ≤ 25°С, реле замыкается, индикатор пуск (красный) горит
-когда измеренное значение температуры ≥ 30°С, реле размыкается, индикатор стоп (зеленый) горит

3. Когда значение температуры включения = значению температуры выключения, реле выключено.
